Practica con autómata S7-200 y 2 cilindros neumáticos.
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Conocida habitualmente como práctica de "La carretilla en vaiven".
Al pulsar "Marcha", la carretilla comienza a moverse de un extremo a otro del recorrido. Cuando se pulsa "Paro" no se detiene hasta alcanzar el extremo hacia donde avanzaba en ese momento.
Al pulsar "Marcha", la carretilla comienza a moverse de un extremo a otro del recorrido. Cuando se pulsa "Paro" no se detiene hasta alcanzar el extremo hacia donde avanzaba en ese momento.

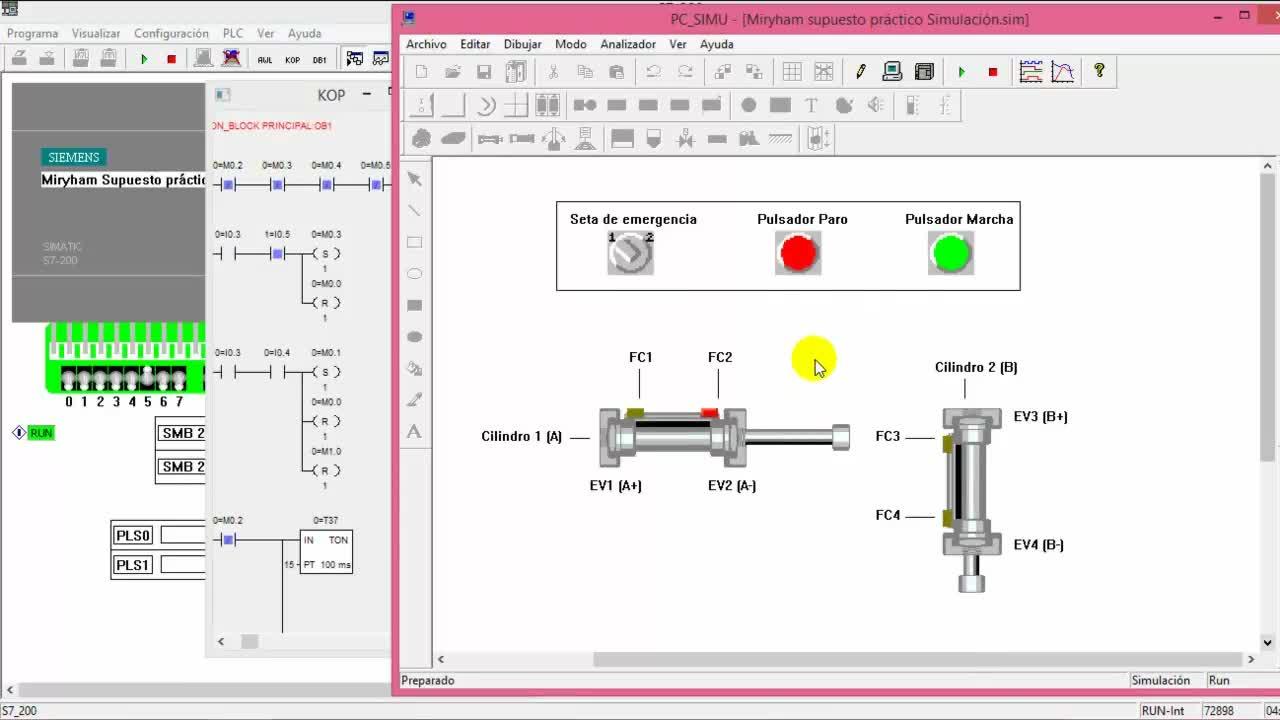

Vamos a iniciar la simulación del supuesto práctico del movimiento vaivén de una vagoneta.
00:00:00
Tenemos la seta de emergencia, un pulsador de paro y un pulsador de marcha.
00:00:18
Aquí tenemos el cilindro 1 y el cilindro 2. Cada uno tiene dos finales de carrera.
00:00:23
El cilindro 1 será la vagoneta y podrá empezar su movimiento tanto si se encuentra en el lado izquierdo como en el lado derecho.
00:00:29
En este caso, en su posición de reposo se encuentra en el lado izquierdo.
00:00:37
Y cuando demos al pulsador de marcha, esperará 5 segundos y comenzará su movimiento hacia el lado derecho.
00:00:41
Cuando toque el final de carrera del lado derecho, el cilindro 2 iniciará su bajada y cuando toque el final de carrera 4, subirá.
00:00:47
Tocará el final de carrera 3 y volverá a iniciar una bajada y una subida.
00:00:55
Cuando vuelva a subir y toque el final de carrera 3, el cilindro 1 iniciará su movimiento hacia el lado izquierdo
00:00:59
Cuando llegue al final de carrera 1, parará, esperará 5 segundos y volverá a iniciar su marcha hacia el lado derecho
00:01:07
Cuando le demos al pulsador de paro, tiene que parar en la siguiente posición, esperando a que le demos al pulsador de marcha
00:01:14
Si ahora le damos a la seta de emergencia, vemos que el cilindro 2 vuelve a su posición de reposo
00:01:43
Cuando le volvamos a dar, el cilindro 1 tiene que recogerse, volver a esperar 5 segundos y continuar su marcha
00:02:03
Si le damos a la seta de emergencia, antes de que el temporizador termine de contar, tiene que pararse
00:02:11
Hasta que volvamos a pulsar la seta de emergencia y volverá a temporizar de nuevo
00:02:29
Se ha parado, comienza a temporizar
00:02:34
Lo mismo ocurre con el pulsador de paro
00:02:42
Ahora cuando esté temporizando, si le damos, se para y hasta que no le demos al marcha no comienza a temporizar.
00:02:47
Se ha parado, le damos al marcha y comienza a temporizar.
00:02:55
Ahora vamos a probar la simulación con el cilindro 1 en su posición de reposo extendido.
00:03:04
Cuando le dé al pulsador de marcha, el cilindro 1 iniciará su movimiento hacia la izquierda.
00:03:16
Cuando toque el final de carrera 1, temporiza 5 segundos e inicia su movimiento hacia la derecha
00:03:21
Entonces el cilindro 2 iniciará su bajada
00:03:28
Vemos que si le doy al paro, sigue funcionando igual
00:03:30
Cuando le demos al cruzador de marcha, se va a iniciar un movimiento continuo entre el cilindro A y B
00:03:48
La secuencia sería A+, B+, B-, B+, B-, A-
00:04:09
Cuando el cilindro A, Jerry, haga menos, que sería el final de carrera 1, esperará 5 segundos antes de iniciar su marcha.
00:04:15
Cuando se accione la seta de emergencia, el cilindro 1 parará inmediatamente en la posición que se encuentre y el cilindro 2 se devuelve a su posición de reposo.
00:04:33
En el momento que desactivemos la seta, el cilindro 1 volverá a su posición de reposo y continuará su ciclo continuo.
00:04:45
