Multiplexores anidados - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 18 de junio de 2023 por Jorge M. B.

29 visualizaciones

Resolución de ejercicios de multiplexores anidados

Más información Transcripción

Descargar la transcripción

Bueno, en este segundo vídeo vamos a ver cómo trabajar cuando el problema se plantea con varios multiplexores. 00:00:00

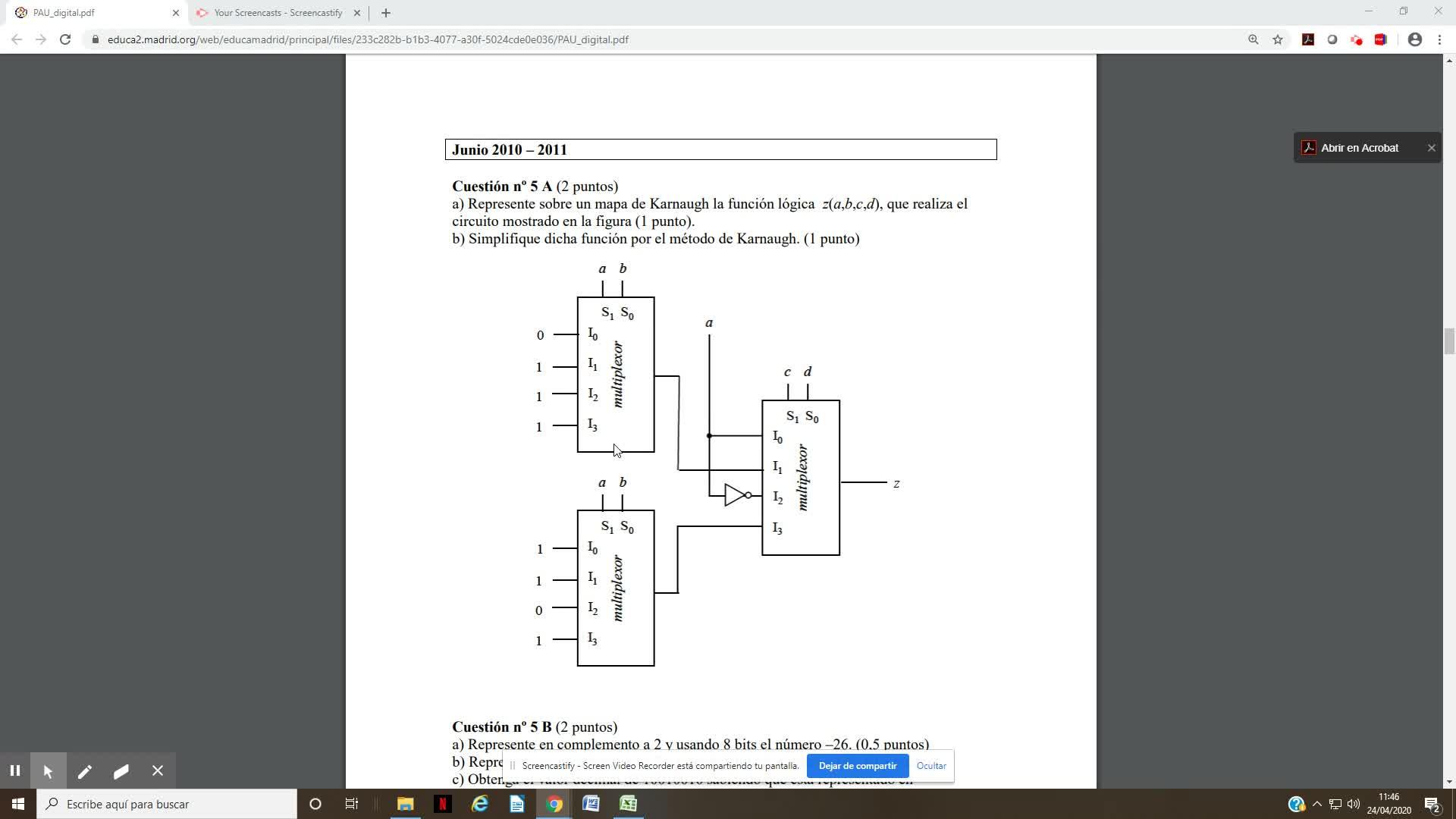

Vamos a coger junio del 2011A y en este caso lo que vemos es un multiplexor final que está gobernado por las señales C y D 00:00:07
y dos multiplexores que dan entrada a I1 y I3 que están gobernados por las señales A y B. 00:00:14
Lo que tenemos que hacer es para las señales I1, I0 y I2 trabajar con A y la negada de A 00:00:22
y para las señales y sub 1 y sub 3 ver que nos estaría llegando para aquí. 00:00:29
Si nos centramos en este multiplexor, vemos que si la señal es 0, 0, lo que hay en la salida es 0, 00:00:34
si es 0, 1, lo que hay en la salida es 1, si es 1, 0, lo que hay en la salida es 1, 00:00:40
y si es 1, 1, lo que hay en la salida es 1. 00:00:46
Esas serían las entradas que llegarían a y sub 1. 00:00:48
Lo mismo con este segundo multiplexor. 00:00:51
Lo vemos sobre una hoja de Excel. 00:00:54
Y en primer lugar lo que nos hemos pasado aquí son, aparte de tener nuestra tabla de entrada, que eso nunca cambia para las cuatro señales ABCD, lo primero que rellenaría es qué hago con las señales S1 y S0. 00:00:56
Las señales que gobiernan el multiplexor definitivo, el que da la salida Z. 00:01:13
Si os fijáis, lo que tengo en el gobierno de este multiplexor son las señales C y D. 00:01:19
Así que yo cojo C y la copio tal cual aquí, 0011001100110011. 00:01:27
Y cojo D y la copio aquí tal cual, 01010101. 00:01:35
0, 1. Vale, ya tengo mis dos señales de control. Por otro lado, la señal y sub 0 e y sub 2, y sub 0 00:01:42
e y sub 2, son en un caso a y en otro caso a negada. Las escribo tal cual es. Y ahora voy con las señales 00:01:50
y sub 1 y sub 3. La señal y sub 1 viene dada por este multiplexor. En este multiplexor, cuando la a 00:01:57
y la b valen 0, lo que tengo es un 0. Cuando la a y la b valen 0, 1 tendría la entrada y sub 1 que 00:02:06
vale 1. Cuando tengo 1, 0 tendría la entrada y sub 2 que vale siempre 1, por eso tengo estos 1 y cuando 00:02:16
tengo 1, 1 tendría la entrada y sub 3 que vale siempre 1. Lo mismo ocurriría con y sub 3, en el 00:02:27
fondo si os fijáis siempre en la salida hay un 1 salvo en el caso y sub 2, esto es cuando a y b 00:02:36
valen 1, 0, la tercera posibilidad, lo que tendría en y sub 3 serían ceros, el resto si os fijáis son 00:02:43
unos vale una vez que tenemos esto ya nos vamos al último multiplexor y es lo que tenéis aquí 00:02:51
marcado con código de colores ante la entrada 0 0 hay que coger la entrada y sub 0 es lo que está 00:02:58
en amarillo 0 0 cojo lo que hay en y sub 0 como veis aquí son los pasos los unos ante la entrada 00:03:04
0 1 lo que está en verde cojo lo que tenga en la entrada y sub 1 pues la entrada y sub 1 la 00:03:11
Tengo aquí marcada en verde y de nuevo solo paso los unos al final. La entrada de control 1, 0 me da la entrada y sub 2, que es lo que tengo marcado en azul. De nuevo, solo paso los unos. 00:03:19
Y por último, la señal de control 1, 1, la que tengo aquí en color rosa, me da, o tengo que coger los valores de y sub 3, los que tengo aquí. 00:03:35
Con ello obtengo estos valores y obtendría la función lógica, la primera forma canónica que tenemos en este lugar de aquí. 00:03:47
