Hola chicos, bienvenidos al blog de Chito de Tecnología
00:00:00

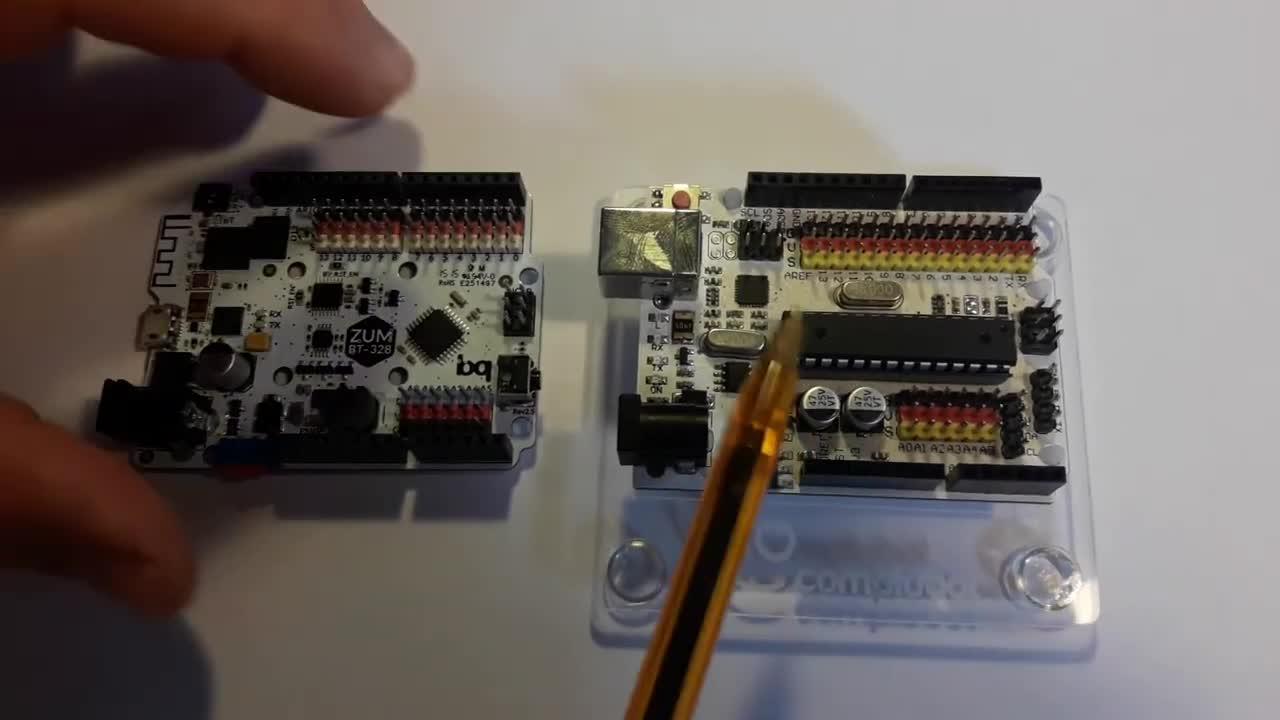

Aquí sobre la mesa tenemos dos placas Arduino Uno
00:00:02
Versión 3, en este caso son dos placas fabricadas por dos empresas españolas
00:00:06
Esta, la empresa Complubot, a esta Arduino le llaman Compluino
00:00:14
Y esta fabricada por la empresa española BQ
00:00:19
Y a esta placa Arduino Uno le llaman Zoom BT328
00:00:22
Nosotros vamos a quedar con esta placa, son bastante similares
00:00:27
Si tú la ves así en apariencia son bastante similares
00:00:31
Esta cuesta la más económica de todas
00:00:34
Esta cuesta un poco más porque tiene un interruptor aquí
00:00:38
La cual esta no tiene
00:00:42
Un interruptor de encendido y apagado
00:00:44
Aparte de eso tiene un Bluetooth incorporado
00:00:46
Mientras que esta placa no tiene Bluetooth
00:00:51
vámonos a explicar esta placa, los pines
00:00:53
esto va a ser que una placa tiene 13 pines aquí arriba
00:00:57
que son de 3, con 3 palitos cada uno
00:01:03
o sea, uno dice 13 pines, en realidad el pin amarillo es equivalente a este agujero de aquí
00:01:08
este pin, el 2 es equivalente al segundo pin
00:01:13
¿cuál es la diferencia? que este ya tiene el rojo y el negro
00:01:17
rojo es 5 voltios y el negro es tierra
00:01:21
entonces el dispositivo, si tú lo vas a conectar aquí
00:01:25
por ejemplo, normalmente estos dos no se conectan nada
00:01:29
porque son de transmisión y recepción, utilizan para un módulo bluetooth que va independiente
00:01:33
se suelen usar, empezamos por 0, 1, 2
00:01:37
del 2 en adelante, y son 13
00:01:41
son de entrada y salida, son pines digitales
00:01:45
Cero y uno.
00:01:49
En la parte inferior tenemos los pines de señal analógica.
00:01:51
Y en este caso son seis.
00:01:56
De la cero a la cinco.
00:02:00
Son seis pines digitales.
00:02:03
Y tiene lo mismo.
00:02:05
Este sería el A0, el A1.
00:02:06
Entonces sería el A0, el A1 y así sucesivamente.
00:02:08
Aparte de esto, aquí también hay otras cositas que son pines.
00:02:12
Hay unos que son tierra.
00:02:16
otros son para darle corriente eléctrica con un cable, uno para resetear, son diferentes tipos de pines.
00:02:17
¿Qué más? Normalmente en este tipo de placas se trabaja con 5 voltios,
00:02:24
pero también tiene un sitio donde se puede entrar con 3 voltios, que es este pin de aquí, 3.3 voltios.
00:02:33
¿Qué más? ¿Dónde podemos alimentar las placas? Esta placa tiene dos conectores, aquí.
00:02:40
Este conector, ¿verdad? Este tipo de conector y este otro tipo.
00:02:45
Este es un cable USB con un terminal diferente.
00:02:51
Vamos a compararla con la otra placa que tengo aquí.
00:02:54
Este tiene un conector USB, micro USB, del tipo B.
00:02:58
Y este tiene otro, este no me acuerdo ahora cómo se llama.
00:03:04
¿Vale? ¿Qué otras cositas tenemos que hablar de la placa?
00:03:07
Bueno, normalmente hay otra serie de cosas que se pueden conectar encima, que se llaman los Shields, que son como, en la traducción de Shields, son cascudos que se colocan arriba, ¿vale?
00:03:12
Por ejemplo, a ver, aquí a mano tengo un Shields, aquí está, estaba buscándolo en la cajita, aquí en la bolsita, podríamos considerar que esto es un Shields.
00:03:26
Sí, este señor es una pantalla LCD y se conectaría arriba, entonces esto actúa, es un, como se dice, son accesorios que se le pueden colocar a las placas Arduino.
00:03:44
Vale, ¿qué más me faltaría? Bueno, este botón de aquí arriba, este botoncito que está aquí, ese pulsador es de un pulsador reset, reinicia la placa, ¿vale?
00:03:58
Que más, hay un LED por aquí
00:04:10
Aquí, una cosita pequeñita que es rojo
00:04:14
Que equivale al conector 13 aquí
00:04:18
Ese es un LED que trae incorporada la placa para poder revisarlos
00:04:21
Se supone que esta placa es mejor que la placa Arduino original
00:04:24
¿Por qué?
00:04:34
Porque tiene algunos accesorios que no traen lo de los pines
00:04:35
La placa original Arduino no trae estos pines de esta manera para conectar
00:04:40
Yo tengo aquí por ejemplo un zumbador
00:04:44
Este es del fabricante BQ
00:04:48
Y trae este tipo de conector que va directamente a estos pines
00:04:51
Lo que sí hay que tener cuidado es el orden de conexión
00:04:55
No conectarlo al revés
00:04:57
Solo lo ve uno con los colores
00:04:59
¿Qué más?
00:05:01
Bueno, básicamente es esto
00:05:05
Las características de los pines digitales y esto
00:05:07
recuerden que hay otros pines
00:05:09
aparte, digitales son estos
00:05:11
0 y 5 voltios
00:05:13
analógicos son estos, que tienen una entrada
00:05:14
que es muchísimo más variable
00:05:17
desde el 0 a
00:05:19
1023, mientras que esto es
00:05:21
0 y 1, digital
00:05:23
2 posibilidades, analógico
00:05:25
1024 posibilidades
00:05:27
bueno, eso es todo
00:05:29
por ahora y gracias por verme
00:05:31
