Perspectiva de una escalera - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 9 de noviembre de 2020 por Jesús M.

17 visualizaciones

escalera en P. Cónica

Más información Transcripción

Descargar la transcripción

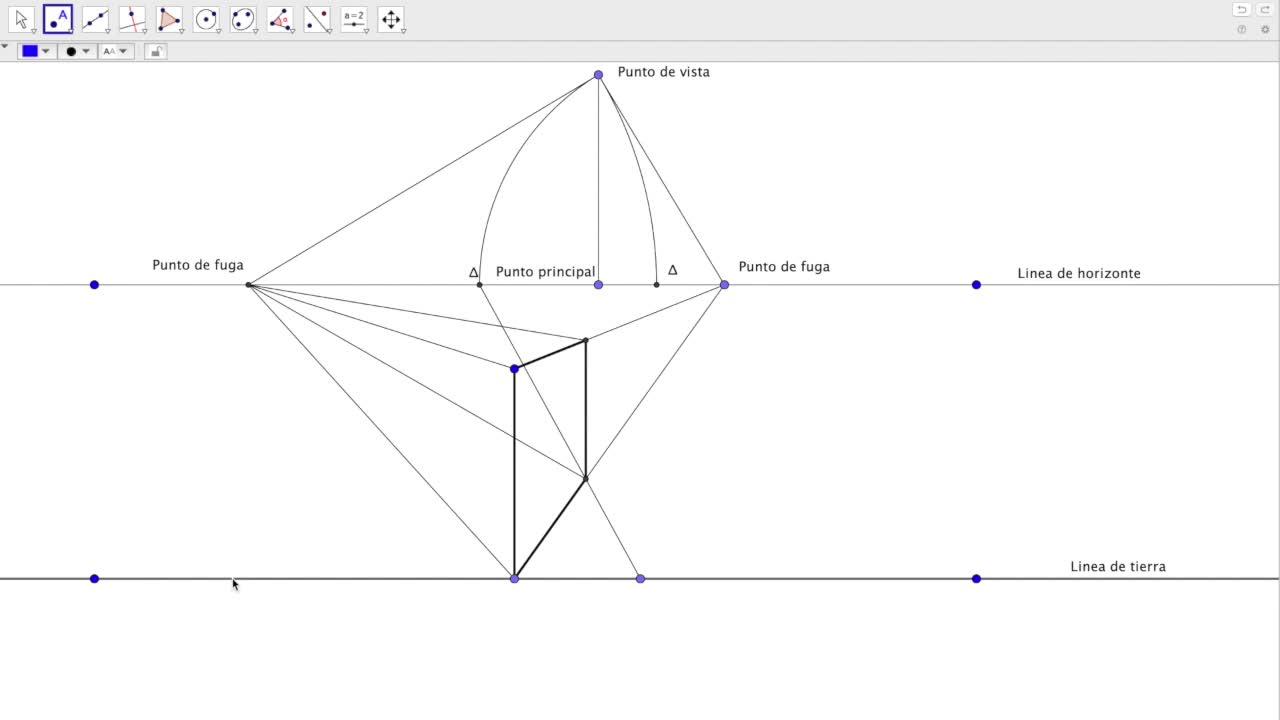

Buenos días hoy vamos a aprender a dibujar una escalera en perspectiva cónica para ello vamos a 00:00:03
aprovechar los elementos que ya tenemos dibujados que son los dos puntos de fuga los dos medidores 00:00:17
el punto pit de vital y el punto principal también tenemos dibujado la línea de horizonte y la línea 00:00:22
de tierra. Como sabemos, el plano que está entre la línea de horizonte y la línea de 00:00:28
tierra se llama plano del cuadro y el plano que se apoya a partir de la línea de horizonte 00:00:36
se llama plano de desvanecimiento. Bien, empecemos. Colocamos una medida sobre la línea de tierra 00:00:47
y dividimos en cuatro, que van a ser los escalones que vamos a hacer con lo que tenemos ya dibujado. 00:00:55
Utilizamos la mediatriz para que estos escalones tengan la misma proporción. 00:01:14
Ya tenemos las medidas, luego las mediatrices ya no nos valen ni las borras. 00:01:28
1, estos puntos con el medidor y me quedan ya estas medidas trasladadas a la perspectiva 00:01:32
en el lateral de la perspectiva escónica, estas líneas también las puedo borrar y 00:01:55
lo llevo a los puntos de fuga de forma que ya tengo hecha la base de la escalera. 00:02:10
dibujar los escalones también vamos a dividir la altura en cuatro como este vértice este a esta 00:02:26
lista y este vértice están en el plano del cuadro podemos medir en verdadera magnitud no hace falta 00:02:56
hacer lo mismo que hemos hecho antes y estos puntos también los trasladamos a su correspondiente punto 00:03:03
de fuga y hacemos paralelas para que nos quede la trama de la escalera aquí en el lateral. 00:03:11
Aquí ya podemos señalar estas líneas un poco más gruesas porque estas líneas ya 00:03:39
nos van a ser parte del resultado final de la escalera. 00:03:47
reducimos el tamaño y fugamos estos puntos que acabamos de hallar, el grosor de la linea, 00:04:11
podemos volver a poner la linea mas gruesa, damos el punto de intersección y ya tenemos 00:04:46
el primer perdaño mas grueso, ahi ya tenemos otro punto, no hace falta, esta linea tiene 00:05:29
ser fina, hacemos otra línea vertical, otra línea que fuge, una línea vertical y ya 00:06:08
está. Ya señalamos las siguientes líneas, ya son marcando para marcar el resultado. 00:06:55
Aquí, aquí, aquí, aquí, aquí, aquí, aquí, aquí, se va construyendo una perspectiva. 00:07:05
Me dejáis unos minutitos para que veáis. 00:07:35
