Arquitectura de radioenlaces en montaje partido, características y configuración de equipos, tomando como ejemplo el TN de Ericsson

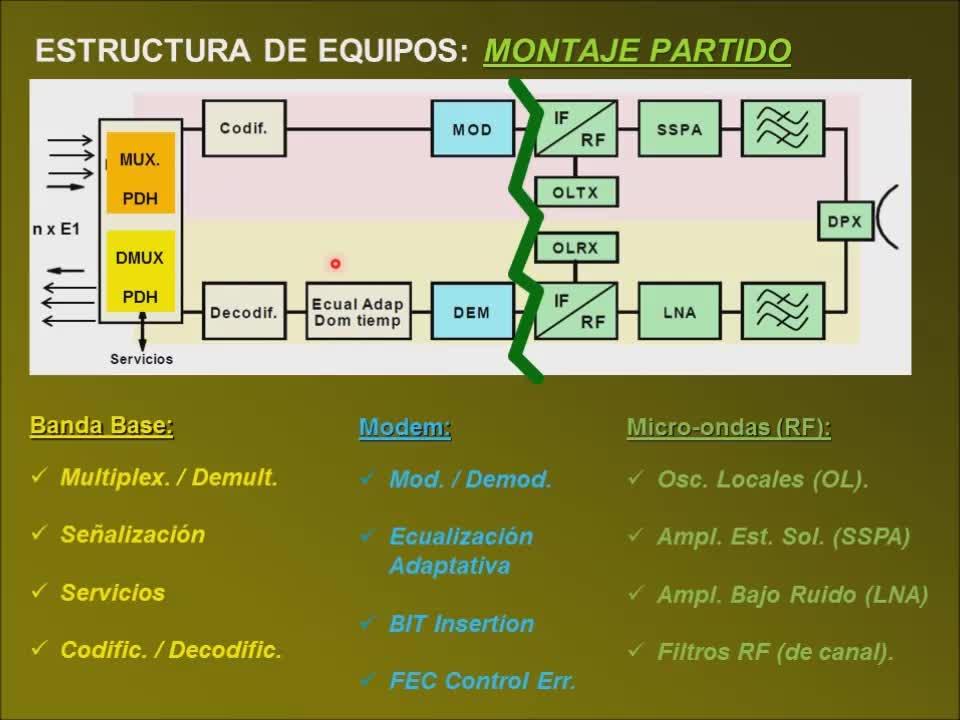

En la primera parte, la principal diferencia en lo que se refiere a la arquitectura de los equipos de los radioenlaces de interior con respecto a los radioenlaces en montaje partido,
00:00:07
era esta separación que íbamos a encontrar entre el modulador de modulador y la unidad de radiofrecuencia.
00:00:18
De tal forma que en los radioenlaces de montaje partido, la unidad de radiofrecuencia siempre se va a situar acoplada directamente a la antena, lo más cerca posible de la antena y con toda seguridad en la propia torre, en lo que es en el exterior.
00:00:28
Mientras que en la caseta solo va a permanecer la unidad de banda base y lo que es el conjunto modulador de modulador.
00:00:49
Así pues, los radios láser de montaje partido se caracterizan porque la unidad de radio está unida a la antena y en la torre.
00:00:58
Lo cual supone que tiene que ser telealimentada desde el propio modulador o el de modulador o en definitiva desde la unidad de arquitectura.
00:01:07
Pues como vemos en la representación, la unidad interior suele ser bastante pequeña en este tipo de equipos
00:01:17
porque ha sido, digamos, liberada de la parte de radiofrecuencia que es la más voluminosa y la que más consume
00:01:27
y en cambio la unidad de radiofrecuencia, que es una unidad interperie, pues está pensada para estar acoplada directamente a la antena, como vemos en estas imágenes.
00:01:35
Estos equipos también se les llama radioslacers de Kirchner
00:01:45
La conexión entre la unidad interior y la unidad exterior siempre se hace a través de un único cable coaxial por el que circula la frecuencia intermedia
00:01:49
que es la frecuencia que va desde el móvil hasta el transmisor de radio y a su vez también circula por el mismo cable
00:02:03
probablemente en otra frecuencia
00:02:11
porque va multiplexado en frecuencia
00:02:14
los datos que se reciben en el receptor
00:02:16
y que tienen que pasar al demodulador
00:02:18
en este mismo cable coaxial
00:02:21
circulan ambos sentidos de la transmisión
00:02:23
en frecuencias diferentes de frecuencia intermedia
00:02:27
estas son las características principales
00:02:32
de este tipo de equipos
00:02:35
que han tenido muchísimo éxito
00:02:37
por su ligereza, fácil instalación y porque tienen unas grandes prestaciones
00:02:39
sobre todo en las redes de móviles, en la última milla de acceso y para las instalaciones de clientes.
00:02:45
Un aspecto importante es que a la unidad exterior, que es la que está directamente acoplada a la antena,
00:02:52
se le suele llamar ODU. ODU que significa Outdoor, fuera de la puerta del recinto.
00:02:58
Mientras que a la unidad interior, que por cierto es donde reside la unidad de control, se la llama IDO, Indoor, Unidad de Puerta para Dentro. Estas Indoor suelen ser bastante ligeras y pueden a veces ser situadas dentro de un armario intemperie y no necesitan una caseta o un recinto grande.
00:03:07
Eso es lo que da mucha facilidad y ha favorecido el éxito de este tipo de radioenlaces.
00:03:33
Aquí vemos en este esquema un poco las partes más importantes. Hay que destacar que el módulo de acceso es donde conectamos el CRAT terminal para controlar lo que es todo el radioenlace. Siempre se hace desde la unidad interior.
00:03:39
entonces aquí es donde tenemos el control de la unidad
00:03:55
mientras que la conexión entre la IDU y la ODU
00:03:59
es una conexión ligera con un cable coaxial que puede circular por cualquier tipo de edificio
00:04:05
y que no está sujeto a las servidumbres que encontrábamos en las guías de onda
00:04:11
que unían los grandes radio enlaces con las grandes antenas que se utilizaban en los equipos de interior
00:04:16
Aquí vemos una imagen de una de las ODU más características, la ODU de los equipos Minigun de Erisor.
00:04:22
Vemos que esta ODU está pensada para ser acoplada a una antena pequeña por la otra cara que no se ve en esta fotografía.
00:04:30
Y las únicas indicaciones que vamos a encontrar en esta ODU cuando subamos a la torre para sustituirla, para repararla o para hacer la instalación propiamente dicho y el apuntamiento de la antena
00:04:39
Van a ser una serie de diodos luminosos que nos darán indicaciones, una conexión de tierra para todos los equipos que están en torre tienen que estar unidos a la conexión de tierra y una toma donde entra el cable de frecuencia intermedia con la comunicación que proviene de la IDU pero que también nos aporta la telealimentación en corriente continua para poder manejar o poder trabajar con esta unidad porque esta es una unidad activa.
00:04:50
Y luego hay un conector que es el que nos va a presentar la tensión de CAG, que es una tensión en voltios que equivale a la potencia que está recibido esta ODU y que es el elemento fundamental para poder hacer el apuntamiento de la sala.
00:05:20
En esta diapositiva lo que vamos a resaltar es un poco una mejora que tienen estos equipos,
00:05:38
también puede ser aplicada en equipos de interior, lógicamente, pero donde más se aplica con cierta asiduidad
00:05:47
es en los equipos de montaje partido en radioenlaces de clientes, y es la configuración 1 más 1 hot standby.
00:05:54
Aunque aparentemente esto parece una diversidad en frecuencia, puesto que tenemos dos transmisores
00:06:02
y tenemos dos receptores y una combinación, este tipo de montaje no es una diversidad ni en frecuencia
00:06:08
ni por supuesto en espacio, sino que es una protección en el caso de avería.
00:06:16
Se le llama hot standby porque al haber dos transmisores, uno de ellos es el que está trabajando
00:06:22
y es el que manda la información que se recibe en dos receptores que están recibiendo la señal
00:06:29
simultáneamente y a través de un combinador se selecciona aquel que está trabajando en buenas
00:06:36
condiciones, el que no produce errores. Si se produjeran errores por uno, pues saltaría al otro
00:06:42
con un conmutador, normalmente con un cierto corte. Este tipo de conmutador no es del tipo
00:06:48
Hildes que habíamos visto en los sistemas de diversidad de frecuencia. En cambio, en los
00:06:55
transmisores solamente trabaja uno mientras que el otro permanece alimentado está listo para actuar
00:07:01
pero no está conectado a la antena solamente podemos transmitir con uno de los dos transmisores
00:07:08
se le llama hot porque el otro transmisor que está pendiente es el que va a entrar y tiene que estar
00:07:15
con un cierto calentamiento o entrenamiento antes de entrar en servicio. Este tipo de montaje no
00:07:22
tiene ninguna mejora por diversidad y lo único que hace es proteger el equipo por si se produce
00:07:29
una avería que no haya un corte o una indisponibilidad y a través del sistema 1 más 1 por el transmisor
00:07:35
digamos de reserva es cuando está funcionando o bien el transmisor o bien el receptor.
00:07:45
La diapositiva nos muestra los módulos o los componentes de un equipo muy conocido, muy implantado en las redes de acceso y sobre todo en las redes de telefonía móvil actuales, que es el equipo Minilink Traffic Node de Erison.
00:07:49
Como ven, aquí vemos los dos elementos fundamentales de una de este tipo de arquitecturas. Tenemos la unidad interior y tenemos la unidad exterior con su antena directamente acoplada.
00:08:11
A la unidad exterior, en este tipo de equipos de Erison, la nomenclatura es llamarla RAU, unidad de radio y antena, mientras que a la unidad interior se suele llamar IDU o también magasén o unidad interior.
00:08:26
la unidad interior está compuesta básicamente por el modem
00:08:44
que son las tarjetas, el modem o varios modem que puede tener esta misma unidad interior
00:08:50
que son las tarjetas que se llaman MMU
00:08:55
y luego las unidades de banda base y de control se caracterizan por llamarse NPU
00:08:59
que es la unidad de control y la LTU que sería la unidad de los interfaces digitales para acceder
00:09:04
Lo que representa este gráfico de aquí es que este equipo es completamente escalable y modulable, es decir, dependiendo de un poco el uso que queramos hacer, de qué cantidad de tráfico queremos transportar,
00:09:11
por ejemplo un 4x2, un 8x2 o un 32 o un 64x2 megabit y sabiendo un poco el ancho de banda disponible tendremos que utilizar distintos tipos de moduladores que son más avanzados
00:09:26
Por ejemplo, el modulador MMU2D puede llegar a modular en 128 QAM o en 16 QAM para poder transportar sobre un ancho de banda de 28 MHz, pues incluso 64 tributarios.
00:09:41
Mientras que si no tenemos esta necesidad de flujos para transportar o bien mucho ancho de banda, porque por ejemplo tenemos una banda reservada, podemos utilizar un modulador mucho más sencillo como un modulador MMU2C que sólo cubre hasta una modulación del tipo 16QAM o incluso solamente modulaciones elementales tipo CQPSK y con el mismo ancho de banda sólo podríamos transportar un 16x2.
00:09:56
Lo que queda claro es que la misma unidad con la misma unidad de control nos puede servir para ir evolucionando el equipo aumentando su capacidad y aumentar la capacidad de modulación.
00:10:25
Con respecto a la unidad de radio, pues también podemos elegir un poco el tipo de banda de frecuencia sin tener que cambiar para nada la unidad interior.
00:10:39
Podemos elegir una unidad de 7 GHz de muy baja frecuencia porque tenemos para un vano con un trayecto muy largo o un vano sobre mar, mientras que si queremos hacer un vano urbano elegiremos las frecuencias de 23 o de 38.
00:10:49
sin que tengamos que hacer ningún cambio en la unidad interior, ya que todas estas unidades de radio son compatibles a través del cable de frecuencia intermedia con la unidad de móvil.
00:11:04
Esta arquitectura que ha tenido notable éxito y que ha sido reproducida por otros fabricantes es la base en la que nosotros vamos a intentar trabajar en una práctica
00:11:18
y vamos a poder hacer algunos trabajos de configuración, de mantenimiento y de localización de radio.
00:11:28
Que trabaja con frecuencias altas y otra unidad de radio que trabaja con frecuencias bajas.
00:11:36
Esta dualidad nos obliga a tener dos códigos diferentes de radio que trabajan en pareja.
00:11:43
Para describir un poco cómo se hace la configuración de estos equipos,
00:11:50
Hay que partir de la idea de que los técnicos que tienen que hacer el alineamiento de un trayecto o la configuración de un radio enlace lo que reciben es un plano de ruta. En el plano de ruta están todos los datos que hay que implementar en los equipos, como son por ejemplo las frecuencias con las que van a trabajar, la frecuencia alta que trabajará este terminal y la frecuencia baja con la que trabajará este otro terminal.
00:11:55
Ven ustedes que está en bandas diferentes. También la hoja de ruta nos indica muy claramente cuáles son las antenas que va a utilizar, la potencia de los transmisores, el tipo de equipo que va a utilizar y cuáles son los tributarios que tienen que ingresar y también nos indica por supuesto el diámetro, la ganancia de las antenas, incluso la polarización y las frecuencias.
00:12:19
En el plano de ruta está toda la información que tenemos que trasladar al equipo.
00:12:46
Ahora bien, ¿cómo hacemos esta configuración del equipo?
00:12:50
Pues el método normalmente para configurar un equipo no puede ser otro que utilizar el Craft Terminal.
00:12:54
El Craft Terminal nos conectamos a la unidad de control, a la unidad interior,
00:13:00
y a través de unos menús nos vamos a ir a un apartado donde nos va a indicar la configuración del Radiolink.
00:13:05
Y ahí ven que se puede configurar la frecuencia de la transmisión. La frecuencia de la recepción no la podemos configurar porque los equipos trabajan en pareja y si yo le pongo a este equipo la frecuencia 14690, pues ya sé que tengo que recibir la 15111 que es su pareja.
00:13:13
Es decir, que los equipos ya tienen grabada dentro de sí mismos la canalización que van a utilizar y nosotros solamente tenemos que elegir la frecuencia de transmisión porque como siempre están desplazadas una cantidad fija en las canalizaciones normalizadas de la I2R, la frecuencia de recepción siempre va a ser la misma.
00:13:32
además de eso tenemos que elegir el tipo de modulación que vamos a utilizar en el equipo
00:13:55
los nombres de los equipos y si hay algún tipo de protección
00:14:00
todos estos datos que están en la hoja de ruta a través del craft terminal
00:14:04
con la opción de configuración Radiolink somos capaces de trasladarlo a los equipos
00:14:11
y los equipos empezarían a dialogar entre ellos
00:14:17
vemos que también con el mismo craft terminal cuando nos conectamos al equipo
00:14:20
nos da bastante información. En primer lugar nos va a dar una información de las alarmas o de los
00:14:26
problemas que pueda tener el equipo, pero a su vez también tiene una representación gráfica bastante
00:14:32
intuitiva de lo que estamos haciendo. Por ejemplo, nosotros vemos nuestro terminal que tiene la unidad
00:14:38
interior aquí con el modem y a su vez vemos aquí la parte de frecuencia intermedia que es la que se
00:14:44
conecta a la ORU, esta sería la unidad de radio de nuestro terminal, este es el terminal distante y este otro de aquí es el terminal, este es el terminal local y este es el terminal distante o el far end terminal, entonces vemos los dos terminales en la medida en que hay una conexión por radio, lógicamente si se cortara el radio enlace dejaríamos de ver a este terminal, pero además estamos viendo bastante más información porque estamos viendo por ejemplo el nivel de recepción
00:14:51
que tiene el receptor. El receptor está recibiendo menos 62,7 dB y está transmitiendo a 0 dBm
00:15:20
y a su vez el terminal distante está recibiendo menos 63 dB y está transmitiendo a 0 dB
00:15:28
que son los que se transforman en los 62,7 dB que tenemos aquí.
00:15:35
Vemos que este tipo de control de los sistemas de radio láser de cliente es bastante amigable,
00:15:39
bastante intuitivo y bastante ágil.
00:15:46
Otra de las opciones que permite el Craft Terminal de este tipo de radio láser para su control, mantenimiento y operación
00:15:51
es la oportunidad de hacer bucles.
00:15:58
Vemos que aquí en esta pantalla nos representa varios tipos de bucles.
00:16:00
Este es nuestro terminal y este es el terminal distante.
00:16:05
Así pues ven que podemos elegir hacer un bucle hacia delante,
00:16:08
podemos hacer bucle para que la información que nos están enviando desde el distante
00:16:12
retorne por el mismo camino y se pueda verificar la calidad del enlace
00:16:17
o bien podemos hacer nosotros mismos un bucle dentro de nuestro equipo
00:16:21
a nivel de frecuencia intermedia e incluso a nivel de radiofrecuencia
00:16:26
que esto sí que es una aportación muy importante
00:16:31
que lo veremos un poco en los ejercicios prácticos
00:16:34
en todo caso lo que quiero resaltar es que para poder hacer un bucle de radiofrecuencia
00:16:37
no es un bucle como el de frecuencia intermedia o un bucle como el de banda base
00:16:43
que es una especie de cruce o de conmutación, no, no
00:16:48
un bucle en radiofrecuencia supone que las frecuencias que transmitimos
00:16:51
que están en la banda alta tienen que regresar a mi equipo en forma de banda baja
00:16:57
y para poder hacer ese bucle tenemos que hacer un traslado en frecuencia
00:17:02
que es lo que equivale a una modulación de amplitud o una multiplicación con una frecuencia aportadora.
00:17:07
Es decir, la idea de hacer un bucle de radiofrecuencia no es algo tan simple como un bucle en frecuencia intermedia o un bucle en banda.
00:17:13
La gráfica que relaciona el control automático de ganancia que encontraremos en cualquier ODU cuando queramos hacer un alineamiento de un radioenlace
00:17:23
y el nivel de recepción que está recibiendo el receptor en ese momento.
00:17:36
¿Qué es esto?
00:17:42
En realidad lo que supone es que el nivel de recepción que está recibiendo el receptor en dBm
00:17:44
se traduce en un voltaje que va entre 0,5 y 2,5 voltios
00:17:51
que podemos medir en esta propia unidad cuando estemos en la torre subidos
00:17:57
intentando mover la antena para apuntar hacia el elemento distante
00:18:02
y podremos hacer esa medida directamente con un voltímetro
00:18:06
midiendo el valor en voltios que tiene en ese momento
00:18:11
el amplificador del control automático de la antena.
00:18:15
De esta manera nos evitamos tener que tener conectado un crash terminal
00:18:19
que recordemos que el crash terminal solo se puede conectar en la unidad interior
00:18:24
y que por lo tanto si estamos subidos en la torre para hacer un apuntamiento de antena y buscar el máximo valor de campo
00:18:28
solamente lo podemos hacer con un instrumento ligero.
00:18:35
Ese instrumento ligero es un voltímetro que conectamos al CAG y cuando consigamos el mayor número de voltios
00:18:39
estaremos seguros de que estamos recibiendo la mayor cantidad de dBm en el receptor
00:18:46
y el objetivo de un apuntamiento de antena es encontrar la dirección de máxima ganancia
00:18:52
y por lo tanto el máximo nivel
00:18:58
a veces hay que superar un cierto lóbulo
00:19:00
para asegurarnos de que estamos en el lóbulo principal
00:19:04
y que no estamos en un lóbulo secundario
00:19:07
y por lo tanto vamos a ver un poco la secuencia en voltios
00:19:09
que va a subir cuando bajamos un poco y volvemos a subir
00:19:12
este sería un lóbulo secundario
00:19:17
mientras que si es el lóbulo principal
00:19:20
siempre encontraremos el valor máximo
00:19:22
el objetivo del apuntamiento de antenas
00:19:24
es conseguir el máximo nivel de recepción que estará asegurado cuando el nivel de voltaje de CAF sea máximo.
00:19:27
En la diapositiva se nos muestra la hoja de especificaciones de un equipo mini-LIN de Erison.
00:19:36
Puede corresponder a un mini-LIN Traffic Node o a un mini-LIN E,
00:19:43
puesto que esta hoja de especificaciones a lo que hace alusión fundamentalmente es a la ODU,
00:19:47
a la unidad de radio y al MODEL.
00:19:52
Y estas unidades trabajan en distintas familias de equipo de la familia Edison tipo Minilink. ¿Qué vamos a encontrar en esta hoja de especificaciones o en estos datos? Algunos de los cuales ya hemos utilizado en la configuración del estudio de Sirio Online en la segunda fase donde utilizamos unas características de un equipo que precisamente era este equipo, el equipo Minilink Traffic Node.
00:19:55
pues entre otras cosas lo que vamos a encontrar es la banda de frecuencias en la que trabajamos
00:20:22
si trabajamos en la banda de 7, la de 8, la de 13 o la de 23
00:20:30
una vez que estemos centrados en la de 23 podemos ver que el nivel de potencia con el que salen los transmisores
00:20:34
nos lo indica aquí en el output power y que ese nivel es para un tipo de modulación lógicamente
00:20:42
Entonces vemos que los equipos de 23 salen a más 20 dBm. Este que pone 23 o este que pone 18 adicional con la barra corresponde a las ODUs de alta potencia, que siempre hay una versión en alta potencia para alguna necesidad particular.
00:20:49
también vemos que nos muestra la hoja de características cuáles son los umbrales de recepción
00:21:05
es decir los valores a partir de los cuales el equipo va a empezar a producir errores
00:21:12
con una tasa de error de 10 elevado a menos 3
00:21:17
y que lógicamente estos umbrales no son lo mismo para una modulación de 2x2
00:21:20
que para una modulación de 4x2 que para una modulación de 34
00:21:25
para 34 megabits me refiero de banda base
00:21:30
Porque la modulación siempre va a ser con CQPSK, pues con 34 más 2 vamos a obtener el umbral de recepción a menos 85. Pero si utilizamos 16QAM para ese 34 más 2, el umbral de recepción va a ser en lugar de menos 85, va a ser menos 83.
00:21:33
luego en esta hoja especifica un poco
00:21:55
cómo son los esquemas de modulación
00:21:57
y vemos que cuando más complejo es un esquema de modulación
00:21:59
antes aparece el umbral de errores
00:22:03
también nos indica el ancho de banda
00:22:05
que aquí lo llama channel spacing
00:22:08
¿por qué? porque el ancho de banda con 16 QAM
00:22:10
siempre va a ser más estrecho que con CQPSK
00:22:14
concretamente aproximadamente la mitad
00:22:17
porque ya sabemos que una modulación de 16 QAM
00:22:20
pues tiene 16 estados, mientras que una modulación CQPSK tiene solamente 4 estados
00:22:24
y por lo tanto el ancho de banda se reduce a la mitad.
00:22:32
Esta hoja de especificaciones será un elemento básico para caracterizar las curvas de recepción
00:22:36
y también cuando queramos hacer un estudio de planificación con alguna herramienta,
00:22:42
como puede ser Siri Online, para meter los parámetros del tipo.
00:22:47
- Idioma/s:
- Autor/es:
- PEDRO LUIS PRIETO ZARDAIN
- Subido por:
- Pedro Luis P.
- Licencia:
- Dominio público
- Visualizaciones:
- 75
- Fecha:
- 25 de mayo de 2021 - 23:40
- Visibilidad:
- Público
- Duración:
- 23′
- Relación de aspecto:
- 4:3 Hasta 2009 fue el estándar utilizado en la televisión PAL; muchas pantallas de ordenador y televisores usan este estándar, erróneamente llamado cuadrado, cuando en la realidad es rectangular o wide.
- Resolución:
- 960x720 píxeles
- Tamaño:
- 102.97 MBytes
