Montaje video de ICT-52 esquema 2

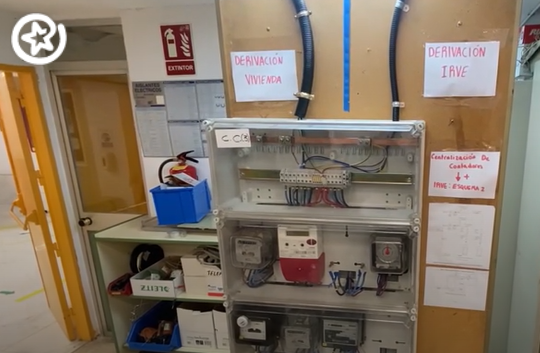

Hola, en el día de hoy vamos a hablaros de nuestra práctica que hemos hecho sobre una centralización de contadores con una doble derivación.
00:00:00
Esta sería la derivación individual que va a vivienda y derivación de una instalación de recarga de vehículo eléctrico.
00:00:15
Ahora vamos a hablar de las conexiones. Aquí se muestran las conexiones de ambas derivaciones, junto a la conexión a tierra.
00:00:25
El esquema utilizado en el IRVE será el tipo 2, centralización de contadores más IRVE.
00:00:37
derivación a vivienda.
00:00:43
Esto sería el cuadro general de protección que cuenta con sus protecciones correspondientes
00:00:50
más un dispositivo de apertura o cierre el cual nos permitirá abrir, cerrar o reiniciar
00:00:55
la caja de protección del IRVE ante una sobrecarga.
00:01:01
Deberá de ser accionado si queremos que la caja de protección del IRVE tenga tensión.
00:01:04
Este esquema se realiza con un solo cable de mando de una centralización de contadores y se acciona con un solo cable según la RBT.
00:01:09
Caja protección del IRVE
00:01:22
Esta caja cuenta con un contactor para la apertura o cierre del circuito, controlado desde el cuadro protección de la vivienda.
00:01:25
El cuadro de protección cuenta con un diferencial de 40 amperios, un interruptor automático junto a una protección ante sobrecargas permanentes y transitorias.
00:01:35
Este sería el cuadro general de protección de la vivienda, el cual una vez accionado, el general, ya tendríamos alimentado el cuadro. Para comprobarlo pulsaríamos el diferencial y se apreciaría como tiene tensión.
00:01:49
El interruptor de mando nos permitirá poner en funcionamiento el cuadro del IRVE
00:02:07
Una vez que lo accionaremos el contactor se pondrá en marcha
00:02:15
Aquí ya estaría puesto en funcionamiento la caja de protección
00:02:20
Este interruptor nos permitirá abrir o cerrar el circuito cuando deseamos
00:02:28
Por ejemplo, si nos queremos ir de vacaciones, solo tendremos que bajar el interruptor y ya no tendrá alimentación el cuadro.
00:02:36
En caso de una sobrecarga en la línea, el interruptor de mando nos permitirá rearmar la línea sin necesidad de tener que bajar al garaje.
00:02:48
Una vez que lo bajemos, la línea ya estará rearmada para puesto en funcionamiento.
00:02:58
Por aquí alimentaríamos a la centralización de contadores que en este caso este sería nuestro que sería el digital y ya está puesto en funcionamiento.
00:03:06
