Arcos arquitectónicos con tangencias

Más información Transcripción

Descargar la transcripción

Vamos a hacer estos ejercicios con circunferencias que consiste en dibujar distintos tipos de arcos arquitectónicos. 00:00:01

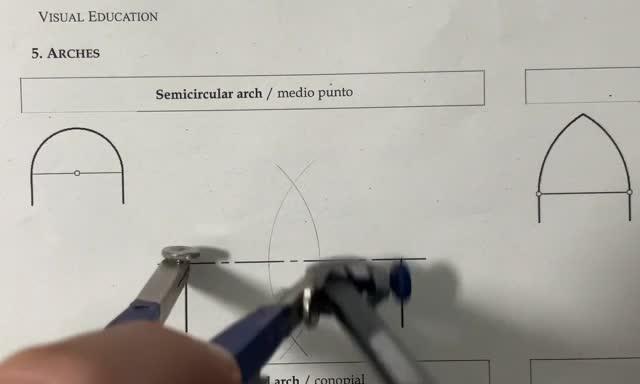

Vamos a empezar por este que es el más sencillo, es el arco de medio punto, en inglés semicírculo arc. 00:00:10
Bueno, pues lo único que tenemos que hacer aquí es hallar el punto medio entre, este sería uno de los muros y este sería el otro muro, ¿vale? 00:00:16
Están marcados aquí con estas líneas. 00:00:24
Entonces, hacemos centro con la aguja del compás en uno de los extremos del arco. 00:00:26
e intentamos, a ojo, que el radio del arco sea mayor que la mitad del segmento que nos queda, ¿vale? 00:00:34
Entonces dibujamos un arco y con la misma medida, ¿vale? Sin abrir ni cerrar el compás, hacemos centro en el otro. 00:00:41
Esto sería trazar, esto es para trazar la mediatriz del segmento, ¿vale? 00:00:50
del segmento AB, que sería este. Sería A, esto sería B. En inglés, bisector line. 00:00:56
Entonces yo ahora cojo la escuadra y uniendo este punto donde los arcos se han unido y 00:01:05
el otro punto donde también se han unido los arcos, donde se cruzan, tengo esto, lo 00:01:12
que es la mediatriz de este segmento. La mediatriz atraviesa el segmento en su punto 00:01:18
medio y eso es lo que me sirve como centro para hacer el arco que yo quiero dibujar. 00:01:23
Y este es el arco de medio punto que utilizaban los romanos y el arte románico se llama así 00:01:33
precisamente porque es de influencia romana. 00:01:43
Seguimos con el Pointed Arc, en español Arco Dogeval, típico de la arquitectura gótica 00:01:51
cuando empezaron a innovar sobre técnicas constructivas para poder hacer iglesias mucho más altas 00:01:59
y liberar el muro, de manera que crearon nuestras iglesias. 00:02:05
Si nos damos cuenta, este arco está formado por dos arcos, dos arcos de, me refiero, de circunferencia. 00:02:10
Por aquí tenemos un arco y por aquí tenemos el otro. 00:02:18
Entonces, simplemente lo que vamos a hacer es identificar el punto A como el centro de una de las circunferencias 00:02:21
y el punto B como el otro centro, el centro de la otra circunferencia, y el radio va a ser la apertura total. 00:02:27
Hay otros tipos de arcos ojivales, que uno siempre coge en esta medida en concreto, 00:02:35
pero para nosotros nos resulta mucho más cómodo hacerlo así. 00:02:40
Y donde se cruzan ahí, punto, es justo la piedra clave de nuestro arco. 00:02:48
Innovando, innovando, los arquitectos góticos, los canteros, 00:02:56
Inventaron este otro arco 00:03:01
Que en castellano se llama 00:03:03
Arco conopial 00:03:05
Y en inglés se llama 00:03:07
Oji Four Center Arc 00:03:09
Four Center 00:03:11
Porque tiene cuatro centros 00:03:12
Entonces 00:03:14
Bueno, en realidad no tiene cuatro 00:03:16
Tiene tres en este caso 00:03:19
Hay distintos tipos de arcos conopiales 00:03:20
Pero nosotros vamos a hacer este 00:03:23
Que también es algo más sencillo 00:03:24
Identificamos aquí un centro 00:03:25
Vamos a llamar este centro 00:03:27
o 1 que nos permite hacer este arco, el arco de medio punto que vamos a repetir como hemos 00:03:30
hecho en la ejercicio anterior y después tenemos aquí otro arco cuyo centro es este, 00:03:37
vamos a llamarlo O2 y hace tangencia con el primero y aquí tenemos el centro O3 del tercer 00:03:43
arco que hace tangencia también con el primero. Vamos a ver un poco cómo lo hacemos y fijaos 00:03:50
que en este dibujo hay también un arco ojival que nos ayuda a entender en qué consiste el ejercicio. 00:03:56
Lo primero que vamos a hacer es dibujar la mediatriz, igual que hicimos en el ejercicio del arco de mediatriz. 00:04:05
La mediatriz para encontrar el centro del primer arco. 00:04:13
un arco y dos arcos. Estos dos puntos que los vamos a llamar A y B, que serían los 00:04:17
extremos del arco. Estos dos arcos de circunferencia no forman parte de lo que viene siendo el 00:04:37
arco con un pier. Simplemente nos sirve para trazar la mediatriz y encontrar el fin del 00:04:48
primer arco. Podemos marcarlo, pero lo dejamos suavizado. Este sí que va a ser nuestro primer 00:04:58
arco. Para hallar los otros dos puntos, como ya he dicho, hay muchas maneras, pero en base 00:05:09
a nuestro dibujo lo que tenemos que hacer es hallar este punto de aquí, que sería 00:05:16
el equivalente al arco ojival, donde se juntan los dos arcos ojivales. 00:05:20
Entonces voy a hacer centro en B y me voy a llevar en la pizarra el radio, 00:05:26
abro toda la abertura de aquí y aquí, ¿vale? 00:05:31
¿Para qué hago esto? Pues este punto de aquí me marca la altura 00:05:38
a la que están los centros O2 y O3, ¿vale? 00:05:42
Y continuando la línea del muro en B y en A, me permite hallar el centro, entonces voy a hacer, ahora voy a hacer con la escuadra y cartabón como un rectángulo, ¿vale? Entonces lo que hacemos es, cojo la escuadra y la alineo con el muro B, ¿vale? Con esta línea que está aquí marcada, así, ¿vale? 00:05:44
sujetando bien la escuadra y poniendo el cartabón debajo 00:06:09
giro la escuadra y ahora cualquier línea que haga va a ser perpendicular a la anterior que he hecho 00:06:12
¿vale? como es este caso de aquí, ¿veis? esta línea es perpendicular 00:06:20
entonces me la voy a llevar hasta ahí, me voy a llevar la escuadra deslizándola hasta este punto de aquí 00:06:23
que no puedo ver bien por la sombra, pero la sombra de la escuadra, voy a colocar el lápiz aquí 00:06:29
¿vale? esto sería así, muy suavecito 00:06:34
y aprovecho que tengo el cartabón puesto para dibujar el muro, ¿vale? 00:06:37
Entonces, esta línea me permite encontrar a O3 y esta línea me permite encontrar a O2, ¿vale? 00:06:43
Estos dos son los centros de las otras circunferencias que van a ser tangentes a esta. 00:06:51
Y para que sean tangentes, los centros tienen que estar alineados. 00:06:57
Si este es el centro de la circunferencia del arco de medio punto, 00:07:01
lo que hago es unir O1 con O3 00:07:04
y O1 con O2 00:07:08
de esta manera en el arco me dan los puntos de tangencia 00:07:12
T2 y T1 00:07:17
ahora con el compás hago centro en O2 00:07:23
llevo el lápiz hasta T1 00:07:27
y me da este arco 00:07:30
En realidad es una circunferencia mucho más grande 00:07:35
Pero yo lo que me voy a quedar es con esta parte de aquí 00:07:39
Solo esta 00:07:42
La marco un poco más 00:07:44
El radio debería ser el mismo 00:07:46
Pero como he podido cometer errores de trazado 00:07:49
En las perpendiculares, por ejemplo 00:07:51
Voy a probar primero 00:07:53
A mirar si me sale 00:07:55
Yo lo llevo a todos, me sale 00:07:56
Uy, pero no se me junta 00:07:58
La idea es que se junte 00:07:59
Esta medida tiene que ser la misma 00:08:01
Voy a mover un poquito el compás 00:08:04
Aquí, ¿vale? Así. Vamos a forzarlo un poco, ¿vale? Vosotros también lo podéis hacer, lo importante es que quede bien. Así, ¿vale? Ahí. La circunferencia es grande, pero sería así. 00:08:06
Y repasamos, aprovechamos para repasar, ¿vale? Los radios deberían ser iguales, aquí y aquí, ¿vale? 00:08:21
Y este es nuestro arco codonopial o OG4 Center Arc. 00:08:34
Y vamos con el último que hemos seleccionado. Hay muchísimos tipos de arcos en la arquitectura, 00:08:44
en la arquitectura musulmana, pues un montón, y en la arquitectura gótica sobre todo. 00:08:50
y vamos a probar este otro arco que se llama en español trebolado y en inglés trifoli, ¿vale? 00:08:55
Como pues eso, un trébol, ¿vale? 00:09:01
Vemos aquí en este dibujo que necesitamos dibujar un triángulo. 00:09:04
Bueno, lo primero que necesitamos es dividir el segmento AB en cuatro partes iguales, ¿vale? 00:09:08
Una, dos, tres y cuatro, ¿vale? 00:09:15
Entonces eso lo vamos a dividir pues con la ayuda de la mediatriz. 00:09:18
mire, vamos a hacer una mediatriz 00:09:22
en inglés bisector line 00:09:24
como ya hemos hecho varias veces 00:09:25
este sería A 00:09:30
ya nos lo sabemos 00:09:38
y este sería B 00:09:39
y al unir A con B 00:09:41
bueno, perdón, al unir 00:09:43
donde se cortan los dos arcos 00:09:44
tenemos la mediatriz del segmento AB 00:09:46
de bisector line of the segment A 00:09:48
vale, a este punto lo voy a llamar C 00:09:52
porque no lo llamo 00:09:54
O como hago siempre 00:09:56
cuando dibujo una circunferencia 00:09:58
los centros de circunferencia también se pueden llamarse 00:09:59
pero 00:10:02
en realidad lo hago porque esto no va a ser 00:10:03
el centro de ninguna circunferencia del arco 00:10:05
¿vale? ahora lo que tengo que hacer es 00:10:07
dividir por la mitad 00:10:09
y lo hago pues con otra mediatriz 00:10:10
¿vale? un poquito más 00:10:14
pequeño, por aquí 00:10:15
así, que no se me resbale el compás 00:10:19
así 00:10:25
uniéndolo 00:10:33
¿vale? tenemos este punto 00:10:36
que sí, que le voy a llamar O1, porque es el centro de la primera circunferencia. 00:10:43
Aquí podemos dibujar otra mediatriz, y aquí tenemos O2. 00:10:48
Si lo hemos hecho bien, al usar el compás, tenemos que ver que esta medida, 00:11:11
la distancia que hay de O2 a B, es la misma que hay de O2 a C, 00:11:17
que es la misma que hay de C a 1, que es la misma que hay de 1 a A. 00:11:22
bueno, más o menos, porque el objetivo era dividir el segmento AB en cuatro partes iguales, 00:11:26
1, 2, 3 y 4, vale, una vez que ya lo tenemos dividido en cuatro partes iguales, 00:11:33
siendo este el centro O1 y este O2, tenemos que dibujar un triángulo equilátero del lado O1, O2, 00:11:38
vale, entonces yo cojo, concentro en O2 y me lo llevo a O1, vale, y trazo un arco, 00:11:46
Fijaos que no tiene por qué tener nada que ver con los arcos en los que utilice la mediatriz 00:11:56
Pero, dado que estoy utilizando la misma medida 00:12:02
O sea, concentro en O2, hago un radio 00:12:05
Y concentro en O1, perdón, hago una circunferencia 00:12:08
Hago otra circunferencia con el mismo radio 00:12:12
Pues las dos se tienen que cruzar en la mediatriz 00:12:15
Y este punto de aquí ya me da O3 00:12:21
teniendo ya los centros de las tres circunferencias 00:12:30
ahora solamente me queda dibujar 00:12:33
los arcos 00:12:35
entonces voy a dibujar este y este arco 00:12:37
con centro en el 1 y en el 2 00:12:39
me llevo o 1 hasta A 00:12:41
bueno, vamos a empezar por aquí mejor 00:12:43
me llevo 00:12:46
hago centro en el 2 00:12:47
y radio a B 00:12:49
primero, antes, disculpadme 00:12:57
antes tengo que dibujar el triángulo 00:13:00
porque si no, no voy a saber dónde parar 00:13:01
quizá no es tan importante 00:13:03
pero vamos a hacer las cosas 00:13:07
vale, este sería el triangulito 00:13:08
el triángulo equilátero 00:13:10
pues lo que hago es 00:13:11
concentro en O2 00:13:14
y radio hasta B 00:13:16
trazo un arco 00:13:19
que llegue hasta el triángulo 00:13:21
digamos que esto es una circunferencia completa 00:13:24
pero yo con lo que me quedo 00:13:27
es con este trozo de aquí 00:13:29
así 00:13:31
y lo mismo con centro en O2 00:13:33
hago centro en O2 00:13:35
y dibujo una circunferencia 00:13:37
que se para 00:13:39
en el lado del creador 00:13:43
estas dos circunferencias 00:13:48
son de radio 00:13:50
un cuarto de A a B 00:13:51
así que es lógico que las dos se junten en C 00:13:53
tengan además como punto de tangencia 00:13:55
y ahora viene 00:13:57
con centro 1-3 00:13:58
en este caso, aunque lo parezca en el dibujo 00:14:00
como nosotros hemos hecho 00:14:03
en realidad nos hemos saltado un poquito 00:14:04
yo he hecho una 00:14:07
interpretación 00:14:10
esta circunferencia va a ser un poco más grande 00:14:10
veis que no llega 00:14:14
desde O3 00:14:15
no llega 00:14:16
exactamente al punto 00:14:20
vamos a poder variar un poquito 00:14:23
en este caso no es más grande 00:14:25
es más pequeño 00:14:27
hacemos así 00:14:28
y desde O3 hacemos centro 00:14:29
y cogemos el radio para que llegue 00:14:33
al lado del triángulo 00:14:35
donde terminaba mi otro círculo, mi otra circunferencia. 00:14:37
Por aquí está bien, por aquí se nos queda un poquito más grande. 00:14:40
Vamos a mover un poquito el compás para alejarnos un pelín. 00:14:45
Estas circunferencias ya son un poco más difíciles porque son pequeñas. 00:14:50
Probamos. 00:14:55
Y antes de marcar, eso es, hacemos una circunferencia suavecita 00:14:56
para ver que sí, que nos sale. 00:15:00
La circunferencia podría ser completa. 00:15:05
Y con lo que nos quedamos es con esto, ¿vale? 00:15:07
Ahí tenemos el arco. 00:15:10
Vamos a marcarlo un poquito más. 00:15:12
Aquí tenemos nuestro arco regolado y nuestros cuatro arcos arquitectónicos hechos con tangencias. 00:15:16
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Autor/es:
Lucía S.
Subido por:
Lucia S.
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
20
Fecha:
21 de septiembre de 2024 - 21:32
Visibilidad:
Público
Centro:
IES AVENIDA DE LOS TOREROS
Duración:
15′ 31″
Relación de aspecto:
1.67:1
Resolución:
640x384 píxeles
Tamaño:
297.78 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
