2º Ejercicio de la Prueba de acceso a Ciclos Formativos de Grado Superior de 2021 resuelto
En este videotutorial vamos a resolver el segundo problema de la prueba de acceso a ciclos formativos de grado superior de mayo del 2021 de dibujo técnico.
00:00:00
El enunciado nos dice que el punto O es el centro de un círculo contenido en el plano vertical de proyección de radio 35 mm
00:00:10
y que dicho círculo es la base de un cono recto tumbado.
00:00:17
La altura del cono, la distancia entre O y el vértice V, es de 53 mm.
00:00:21
Las vistas diédricas del cono nos piden también las vistas diédricas de la sección dada por el plano proyectante horizontal pi que pasa por el vértice v y el punto p y la verdadera magnitud de la sección dada.
00:00:27

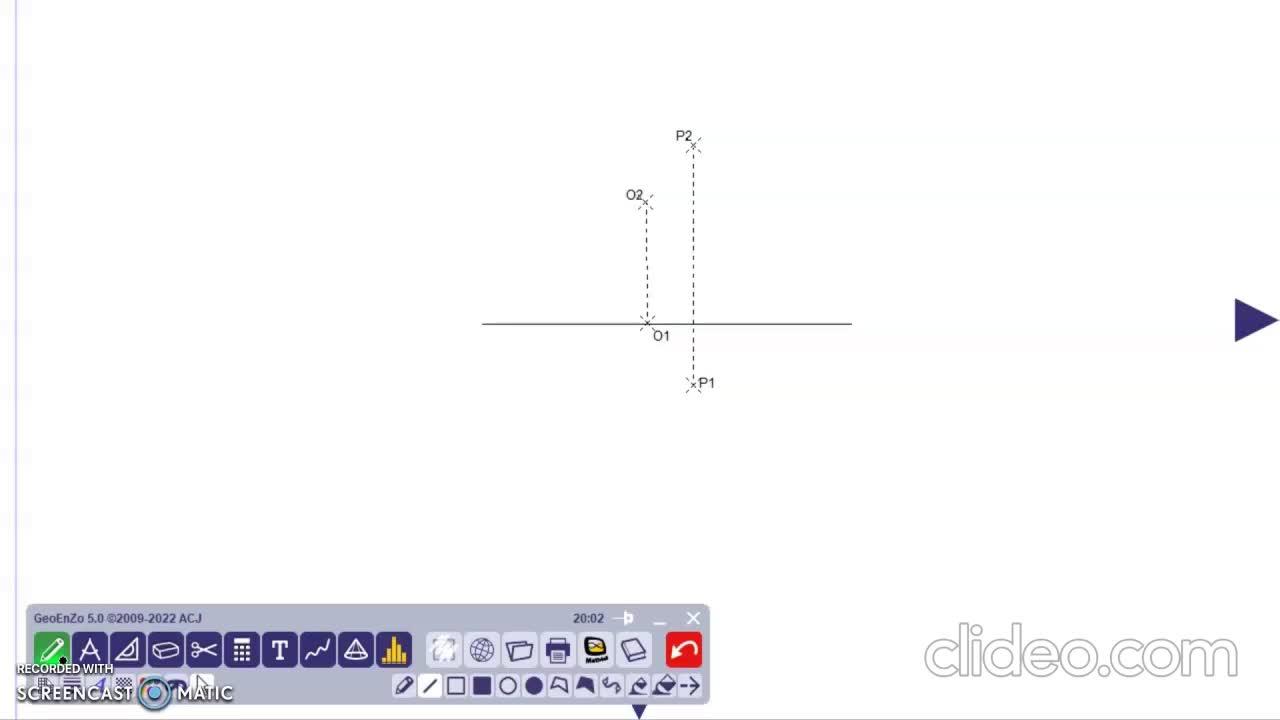

Vamos a empezar el problema dibujando la circunferencia que definiría la base del cono que está contenida en el plano vertical y también vamos a dibujar el punto v que es el vértice.
00:00:42
Que estaría en una recta de punta contenida en este mismo punto O y a 53 centímetros de altura.
00:00:57
Empezamos por ahí.
00:01:13
Dibujamos la circunferencia.
00:01:21
Dibujamos una recta de punta donde su proyección vertical estará contenida en O2
00:01:24
y estará desde 1 a 53 centímetros
00:01:31
una vez que tenemos el vértice
00:01:36
lo que tendríamos que definir
00:01:39
que es lo que se ve abajo
00:01:44
en el plano proyectante horizontal
00:01:49
serían las dos generatrices
00:01:51
como en los dos bordes del cono
00:01:53
que se vería en forma de triángulo aquí
00:01:58
entonces lo que tendríamos que trazar quizás sería
00:02:01
una perpendicular
00:02:04
o una paralela
00:02:07
a la línea de tierra
00:02:10
que pase por el centro
00:02:12
y nos definiría tanto un punto como el otro
00:02:13
para ponerlos
00:02:16
en la misma línea de tierra
00:02:18
y de ahí trazar hasta el
00:02:19
vértice
00:02:22
trazamos esta paralela a la línea de tierra
00:02:22
tendríamos
00:02:27
este punto
00:02:33
A y el punto B
00:02:36
y todos estarían contenidos
00:02:38
en la línea de tierra. Y a partir de este punto, pues ya nos marcaría como esa generatriz,
00:02:40
ese contorno, hasta el vértice. Por lo tanto, si unimos desde A hasta el vértice, pues
00:02:48
esa sería, estas serían las vistas diédricas del rombo. La segunda parte del ejercicio
00:02:56
nos pregunta las vistas diédricas de la sección dada por el plano proyectante horizontal
00:03:05
pi. El plano proyectante horizontal pi es lo que hemos estado viendo en clase como un
00:03:12
plano vertical. Y este plano vertical pasa por el vértice B y el punto P. Si unimos
00:03:18
el punto P con el punto V, tendríamos una recta y esa recta pertenecería a ese plano
00:03:27
vertical. Entonces empezaríamos a trazar esa recta y luego dibujamos el plano vertical
00:03:38
que contiene esa recta.
00:03:45
Tenemos la recta R que pasa por el punto V y el punto P y lo que vamos a hacer es sacar
00:03:49
sus trazas. Sacar tanto la V2 de la recta como la H1.
00:03:56
tendríamos el punto H2 y aquí el H1
00:04:03
y aquí el punto V1 y el punto V2
00:04:08
las trazas del plano vertical pasarán por
00:04:12
V2 y también por H1
00:04:16
por lo tanto ya podríamos dibujar directamente
00:04:20
esas trazas del plano, este sería el plano
00:04:28
bueno, se llamaría el plano pi
00:04:31
yo lo he llamado vocab, pero vamos, sería este
00:04:35
este es el plano proyectante horizontal
00:04:39
que pasa por el vértice V y el punto T
00:04:41
y entonces pues que corta a este rumbo
00:04:45
lo corta y genera
00:04:49
genera una sección
00:04:52
que sería pues que lo corta en este punto de aquí y en este punto de aquí
00:04:56
y bueno, pasa por el punto V
00:05:00
es decir, que pasa por aquí, este plano generaría este triángulo
00:05:04
y entonces ese triángulo luego hay que abatirlo y verlo en verdadera magnitud.
00:05:11
Ahora lo que vamos a hacer es este triángulo, que es esta sección
00:05:25
dada por este plano proyectante pi, que yo lo he llamado K.
00:05:29
Esta sección la vamos a abatir.
00:05:35
La podríamos abatir en el plano horizontal o la podemos abatir en el plano vertical.
00:05:38
Yo la voy a batir en el plano vertical.
00:05:42
Entonces lo primero que voy a hacer es este punto V que pertenece al plano, que lo tengo aquí, pues lo voy a batir.
00:05:45
Bueno, tendríamos que trazar una perpendicular por esta traza, la traza vertical del plano
00:06:00
y en este caso la perpendicular ya es la misma línea de tierra, o sea que la puedo tomar como referencia
00:06:12
y luego pues cojo esta medida desde este punto hasta aquí
00:06:19
y me llevo esta medida hasta que corto con esa perpendicular
00:06:28
y bueno pues una vez que tenemos este punto
00:06:40
lo abatimos
00:06:45
y trazamos una perpendicular y otra perpendicular
00:06:47
tanto a la traza vertical como a la traza horizontal abatida
00:06:57
Y aquí tendríamos este punto abatido, en este caso sería el punto V1 abatido.
00:07:03
Los puntos C1 y C2 estarían aquí, estarían los dos aquí contenidos,
00:07:27
de manera que el único punto que abatimos es este,
00:07:39
porque estos dos estarían contenidos en esta charnela como línea de tierra
00:07:42
y la sección resultante en verdadera magnitud sería la siguiente.
00:07:47
Esta sería y aquí que terminaría el telejercicio.
00:07:56
