CONEXIÓN DE CABLE DE RED HEMBRA

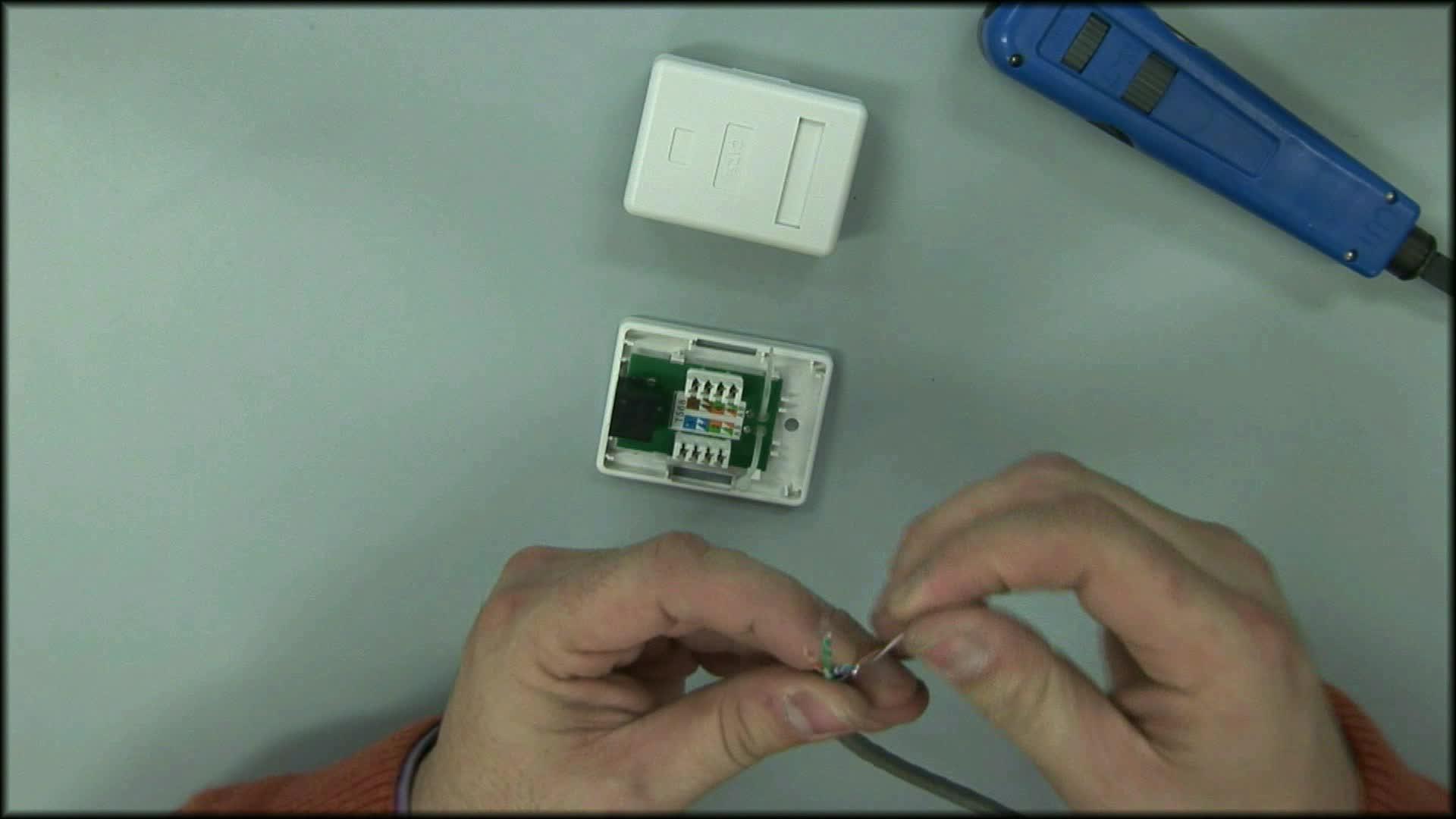

Vamos a proceder a conectar un cable en una base hembra RJ45.
00:00:00
Lo primero que hacemos es abrir la base.
00:00:08
Vemos que tenemos aquí una abrida para luego sujetar el cable una vez que hayamos terminado
00:00:13
y tenemos que nos indicará cuál es la posición A y la posición B.
00:00:17
Vamos a necesitar nuestro conector hembra, nuestro cable y la remachadora.
00:00:22
Comprobamos que la remachadora tiene una parte más larga que es por donde corta
00:00:32
Y una parte más cortita que es la que tiene que ir a la parte donde está el cable
00:00:38
Bien, como hemos hecho antes, el cable lo pegamos
00:00:43
Evitando que no se haya roto por ningún lado
00:00:51
Lo peinamos igualmente
00:00:54
Un cable bien peinado nos facilita mucho su manejo
00:00:58
siempre lo peinamos hasta la base
00:01:09
nosotros vamos a escoger en este caso la posición B
00:01:24
con lo cual escogeremos en el punto 4 el azul
00:01:33
y en el 5 el blanco azul
00:01:37
vamos a proceder con los que están más largos
00:01:40
que son azul y blanco azul
00:01:42
dejando más o menos la altura de la camisa
00:01:44
aquí en el principio donde está la brida
00:01:52
de hecho en principio podríamos embridar ya
00:01:56
para que no se nos esté moviendo el cable
00:01:59
El resto lo cortamos. Hemos escogido, como hemos dicho antes, azul y blanco-azul. Azul y blanco-azul son estos dos de aquí y los llevaríamos hasta sus puntos.
00:02:04
cogemos la remachadora con la parte que corta, la parte larga, hacia afuera
00:02:28
el siguiente sería, para la posición B, sería naranja, blanco, naranja
00:02:42
naranja, igualmente, la parte que corta, hacia afuera
00:03:07
vamos ahora al otro lado, para la posición B, sería marrón, blanco, marrón
00:03:24
Ahora la parte hacia afuera sería para el otro lado justo
00:03:40
Y verde, blanco, verde
00:03:49
Normalmente se han quedado cortados
00:04:10
Pero si no, o bien podemos intentar remachar otra vez
00:04:31
O bien podemos intentar cortar los cablecillos que nos sobren con una tijera
00:04:35
Comprobamos, podemos cerrar
00:04:39
Y comprobamos si la conexión está correctamente
00:04:51
Para ello utilizaremos nuestro analizador de redes. El cable viene hasta este punto y aquí conectaremos el otro extremo a otro cable que conectaremos a nuestra hembra.
00:04:56
Comprobamos. Igualmente, 1,1, 2,2, 3,3, 6,6 porque hemos cambiado el cable anteriormente, 4,4, 5,5, 7,7 y 8,8. Está correcto.
00:05:13
