Montaje en arduino uno de sensor de temperatura y ventilador

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 10 de abril de 2018 por Fernando M.

76 visualizaciones

Montaje en arduino uno de sensor de temperatura (entrada) y diodos LED indicadores y ventilador (salida)

Más información Transcripción

Descargar la transcripción

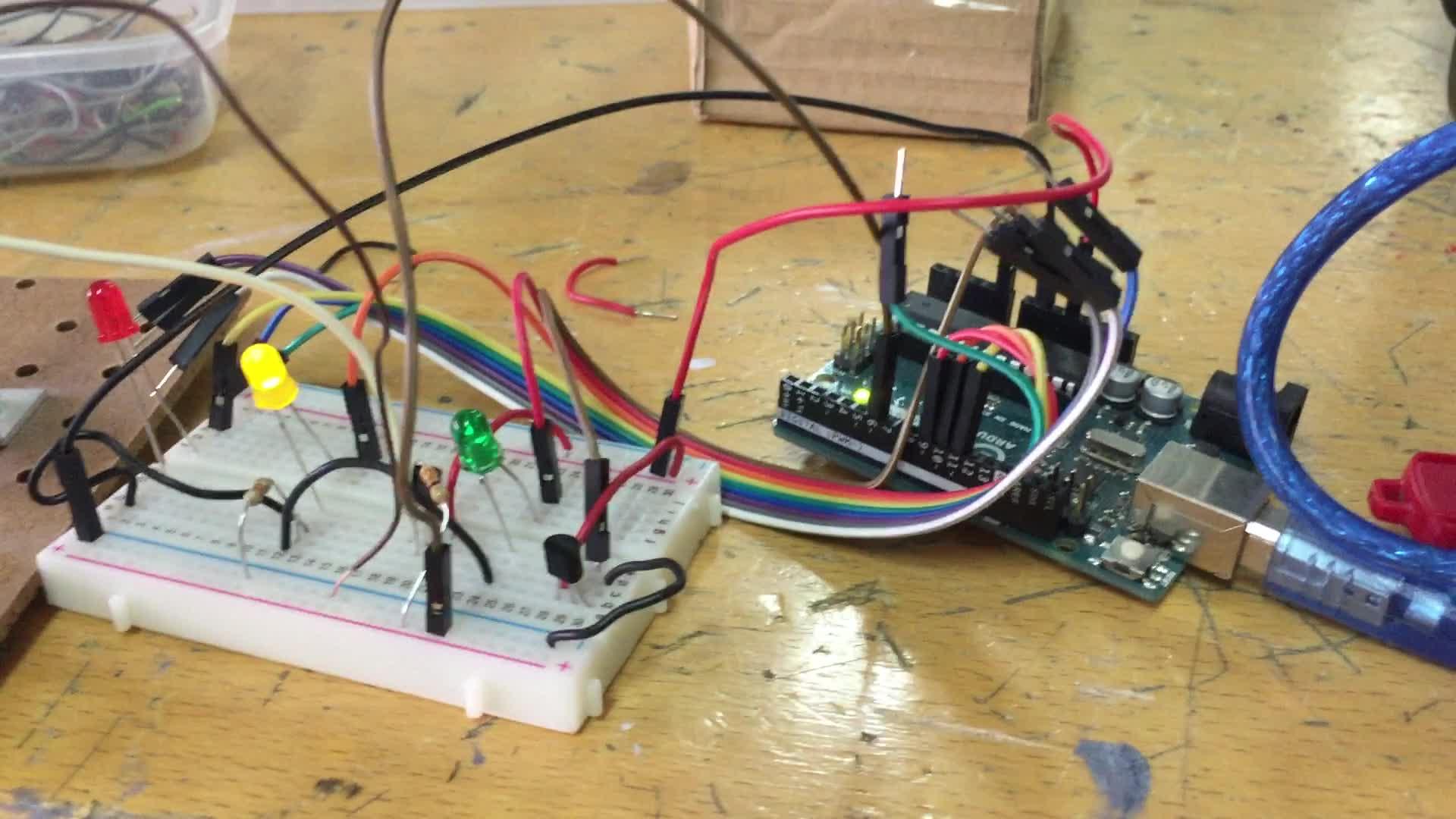

Hemos hecho una mejora a nuestro circuito. El circuito básicamente es el mismo, es decir, tiene la placa Arduino Uno, el sensor de temperatura LC35 y como entrada y como salida los tres diodos. 00:00:00
Pero ahora hemos añadido un motor ventilador como salida, con la idea de que el circuito funcione de la siguiente manera. 00:00:17
Si la temperatura es inferior a la necesaria, es decir, inferior a 18 grados, se encendería el LED verde. 00:00:27
Si la temperatura está en la temperatura de confort, entre 18 y 20 grados, se enciende el LED amarillo, como vemos. 00:00:35
nos indica que es correcta la temperatura. Y por último, si la temperatura es superior 00:00:42
a 20 grados, entonces se enciende el LED rojo, pero aparte de encenderse el LED rojo, se 00:00:47
pone en funcionamiento el ventilador para bajar algo o al menos mejorar la sensación 00:00:52
del clima. Pues bien, en estos momentos ahora está funcionando ya nuestro circuito, hemos 00:00:59
modificado ligeramente el código, luego esto os lo envío también en una imagen. Ahora 00:01:06
Ahora mismo estamos a una temperatura de 18,55 grados y por eso está encendido el LED amarillo, como podéis comprobar. 00:01:11
Lo que vamos a hacer es calentar el sensor de temperatura, que es este de aquí, y en el momento en que lo calentemos se pondrá en funcionamiento también nuestro motor. 00:01:19
Lo comprobamos. 00:01:29
A ver, faltaría por mejorar la caja donde metemos todo esto. 00:01:30
Se supone que la placa Arduino, la placa protopoar y la placa protopoar con los diodos y con el sensor de temperatura irían aquí, aquí sobre eso irían los tres diodos, en estos tres puntos los tres diodos y el sensor de temperatura estaría ahí. 00:01:36
Habría que hacerla en madera. 00:01:52
Ahora está conectada la fuente de energía, la da el ordenador, tendríamos que conectar la placa a una pequeña batería. 00:01:56
Por otra parte, el ventilador sí que iría fuera. 00:02:05
Bueno, voy a hacer la prueba como os he dicho. 00:02:09
Caliento el sensor y como veis ha alcanzado 20 grados ahora mismo. 00:02:12
Y como ha alcanzado 20 grados, se pone en funcionamiento el ventilador. 00:02:18
Proyecto concluido. 00:02:25
