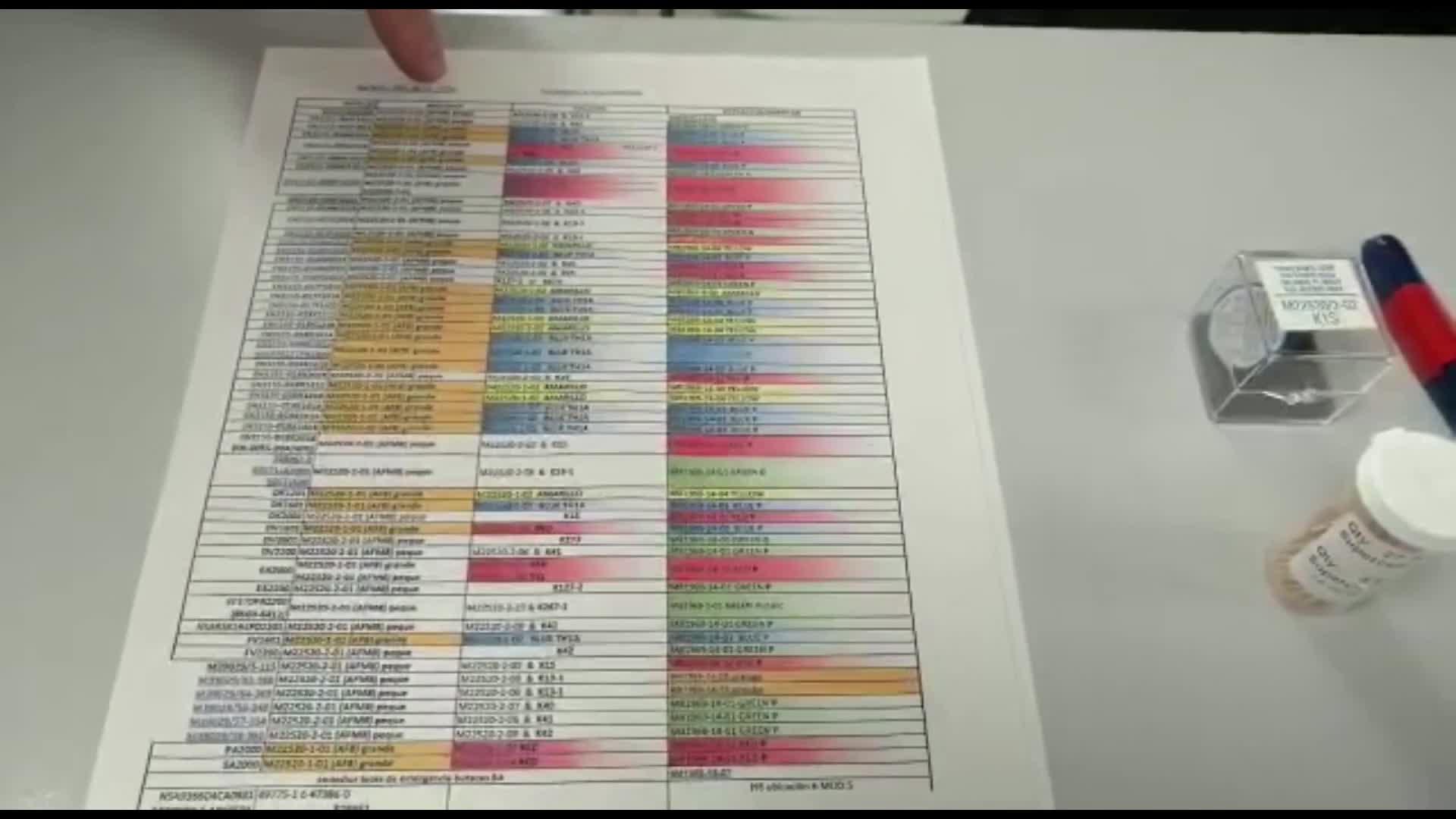

Esta hoja es un cuadro resumen que utilizan los técnicos de mantenimiento para la inserción de pines. 00:00:01
Podemos observar cuatro columnas que hacen referencia a todos los elementos necesarios para poner correctamente un cableado y un pin dentro de un conector. 00:00:08
La primera columna indica el tipo de pin que necesitamos. 00:00:20
La segunda columna indica el tipo de crimpadora o machaca para unir el pin al cable. 00:00:23
La tercera columna indica el locator para centrar el pin dentro de la crimpadora. 00:00:36
Y la última columna indica el elemento extractor-insertor que hay que usar. 00:00:45
Vamos a hacer un ejemplo, para un pin por ejemplo M39029 que es como el que tenemos 00:00:52
en pantalla necesitamos una crimpadora de tamaño pequeña de este tipo, necesitamos 00:01:07
un centrador o locator 1K1S que sería como este que tenemos y por último necesitamos 00:01:20
el insertor que sería el de color rojo pequeño. 00:01:36
Esto es un resumen que obtienen los técnicos de mantenimiento a partir de los manuales 00:01:43
de mantenimiento del apartado herramientas del avión. 00:01:50
