Introducción al simulador de circuitos de Tinkercad

Más información Transcripción

Descargar la transcripción

En esta segunda parte del curso vamos a utilizar también el programa de Tinkercad, pero en lugar de utilizarlo en la parte de diseño y 3D, vamos a utilizar la parte de circuitos. 00:00:00
Nos va a servir para hacer las simulaciones de los circuitos, primero de electricidad, luego de electrónica y por último de programación con Arduino. 00:00:12
Entonces, para utilizar la parte de circuitos, lo primero que tenemos que hacer es pasar a la parte de circuitos y crear un nuevo circuito. 00:00:21
Cuando creamos un nuevo circuito nos aparece una página similar a la del diseño 3D 00:00:27
con un título que se inventan que luego habrá que cambiar 00:00:37
y una lista de componentes a la derecha que podremos ir arrastrando a nuestro panel 00:00:39
En principio nos salen los componentes básicos y dentro de esos componentes básicos hay muchos que vamos a utilizar 00:00:44
pero también podemos desplegar y ver todos los componentes organizados por categorías 00:00:50
Dispositivos de entrada, dispositivos de salida 00:00:55
Vale, también se puede usar este buscador escribiendo aquí lo que queramos buscar 00:01:01
Entonces vamos a empezar montando un circuito en serie de dos bombillas 00:01:06
Entonces por ejemplo voy a poner aquí, con que ponga las tres primeras letras ya me encuentra una bombilla 00:01:11
Voy a coger dos bombillas para que podamos montar un circuito de dos bombillas en serie 00:01:18
Cuando tengo la bombilla seleccionada me aparece aquí el nombre de la bombilla, que esta sería la bombilla 2, esto lo puedo cambiar si hace falta, y esta sería la bombilla 1. 00:01:24
Voy a buscar ahora dentro de los componentes básicos, voy a poner un generador y en este caso voy a coger un conjunto de pilas, que está aquí, 00:01:33
Y puedo elegir, en vez de una sola pila de un voltio y medio, voy a poner que sean tres y así voy a tener como si tuviera una pila de petaca, que son las que vamos a utilizar en clase. 00:01:45
Este conjunto de pilas lo voy a girar utilizando este botoncito de aquí para que me queden los terminales más accesibles. 00:01:57
Vale, os recuerdo cómo era para montar un circuito en serie. 00:02:06
Aquí tenemos el esquema del circuito en serie. 00:02:10
Tenemos que poner un cable que vaya, bueno ahora pongo un interruptor que me falta, de la pila al interruptor, del interruptor a la primera bombilla, de la salida de la primera bombilla a la entrada de la segunda y de la salida de la segunda, y en un circuito volviendo a la pila. 00:02:12
Después luego vamos a colocar un voltímetro para ver cuántos voltios utilizaría la bombilla, una de las bombillas. 00:02:27

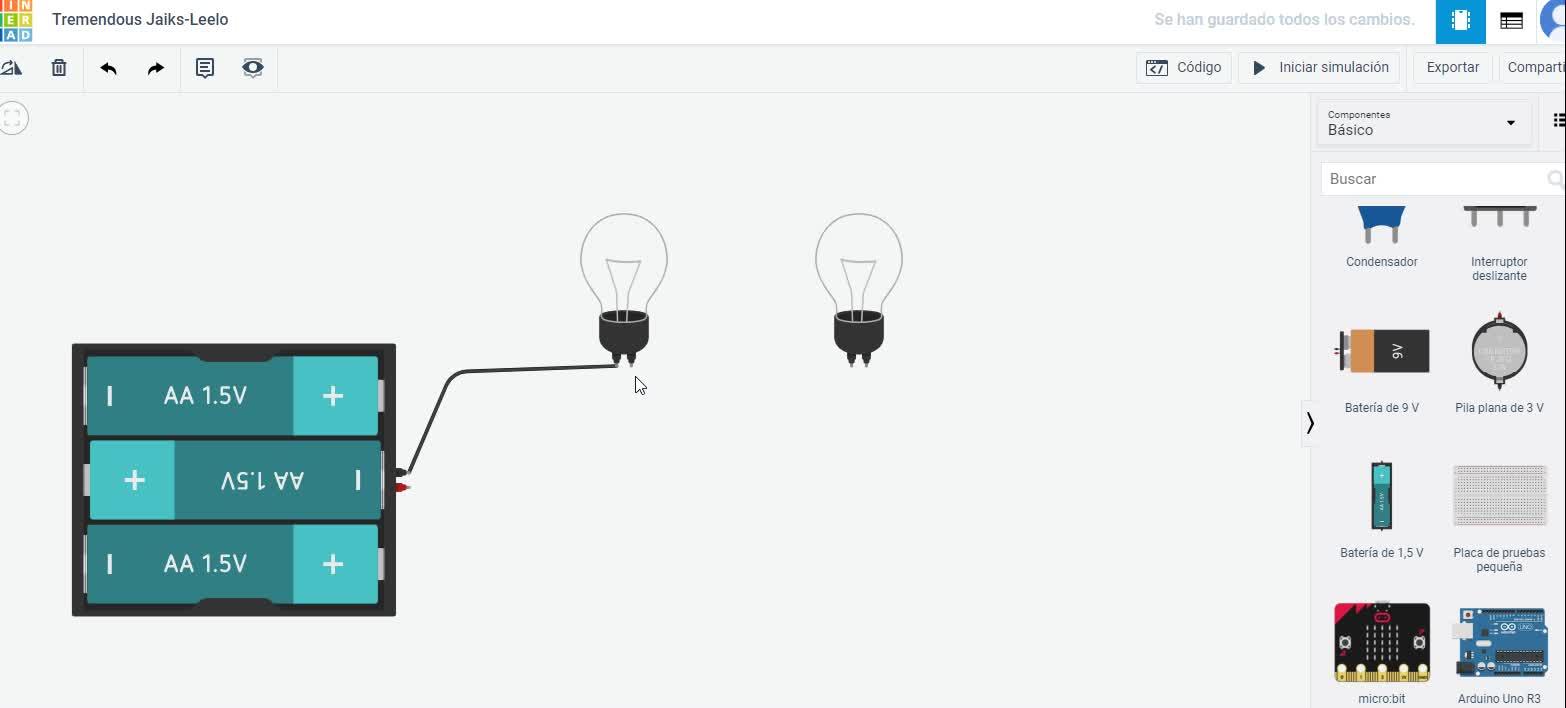

Vale, en Tinkercad circuitos para dibujar los cables simplemente hay que arrastrar desde uno de los terminales al siguiente terminal 00:02:33
O si hago clic para que vaya cogiendo una forma un poco más rectangular hasta el siguiente terminal 00:02:42
Este cable como sale del terminal negativo es el cable negativo y por convenio normalmente se utiliza el color negro para marcarlo 00:02:48
Después voy a poner el cable que una el terminal 2 con el terminal 1 de la segunda bombilla 00:02:56
me he olvidado, voy a coger el interruptor 00:03:03
este por ejemplo es un interruptor 00:03:06
que me va a servir 00:03:09
lo voy a girar para que me pille los contactos 00:03:09
el interruptor da igual en que punto 00:03:13
del circuito lo ponga 00:03:14
lo que sí que voy a poner es 00:03:16
voy a conectar 00:03:18
el contacto de en medio 00:03:19
ya que si no estaría cerrado 00:03:22
con uno de los extremos 00:03:24
si hubiera conectado en el otro 00:03:28
estaría inicialmente 00:03:30
cerrado 00:03:33
el interruptor y quiero que esté inicialmente abierto. 00:03:33
Vale, cierro y este último cable como va conectado al positivo lo voy a poner de color rojo. 00:03:37
Vale, una vez que tengo montado el circuito para ver cómo funciona simplemente le tengo 00:03:43
que dar aquí a iniciar simulación y el circuito está funcionando. 00:03:46
Lo que ocurre es que el circuito está abierto porque el interruptor está abierto. 00:03:51
Entonces si hago clic sobre el interruptor, cierro el circuito y las bombillas funcionan. 00:03:54
Vale, tan simple como esto. 00:04:00
Vale, ahora voy a colocar lo que hemos dicho antes de un aparato de medida 00:04:01
Para ver cuántos voltios está utilizando una de las bombillas 00:04:07
Lo voy a utilizar este mismo aparato, esto es un multímetro como pone aquí 00:04:11
O sea que sirve para medir amperios o sirve para mover voltios o para medir resistencia 00:04:15
Esto se cambia aquí, si elijo amperaje será un amperímetro, si elijo voltaje será un voltímetro 00:04:19
Y si elijo resistencia será un aparato, un ohmetro que es el que mide resistencia 00:04:24
Voy a medir voltios, así que pongo voltaje 00:04:28
Y ahora mismo es un voltímetro y por tanto se conecta en paralelo. Tengo que conectar uno de los contactos, el negativo, con el negativo de la bombilla y el positivo con el positivo de la bombilla. 00:04:31
Simplemente saco un cable, hago clic para que coja forma y conecto en uno de los terminales y el otro cable al otro terminal. 00:04:42
Es conveniente utilizar los colores de los cables, así que negro para negativo, rojo para positivo. 00:04:53
Los que no son ni positivos ni negativos los he dejado en verde. 00:05:00
Vale, ahora mismo no está marcando nada porque el circuito está desconectado. 00:05:03
Si le doy a iniciar simulación marcaría 0 voltios porque el interruptor está abierto 00:05:08
y al cerrar el circuito marcaría los 2,22 voltios que está utilizando ahora mismo esa bombilla. 00:05:12
Si quiero eliminar o quitar algún componente simplemente tengo que hacer clic encima de él 00:05:20
y eliminarlo, me lo elimina con los cables unidos ahí. 00:05:29
Voy a volver a conectar esta bombilla con su cable rojo 00:05:36
porque lo que voy a hacer es cambiar y poner el interruptor 00:05:39
incluido en el propio generador, que es más cómodo. 00:05:42
Entonces una vez que se me inicia la simulación 00:05:47
yo podría controlar el circuito desde el propio generador. 00:05:48
No me hace falta poner otro interruptor. 00:05:54
Vale, solo me falta ya cambiar este nombre 00:05:56
Y sería dos bombillas en serie y ya tendría el primero de los circuitos. 00:05:59
