Importación de Fichero DXF a FreeCAD - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 11 de marzo de 2026 por Jose G.

3 visualizaciones

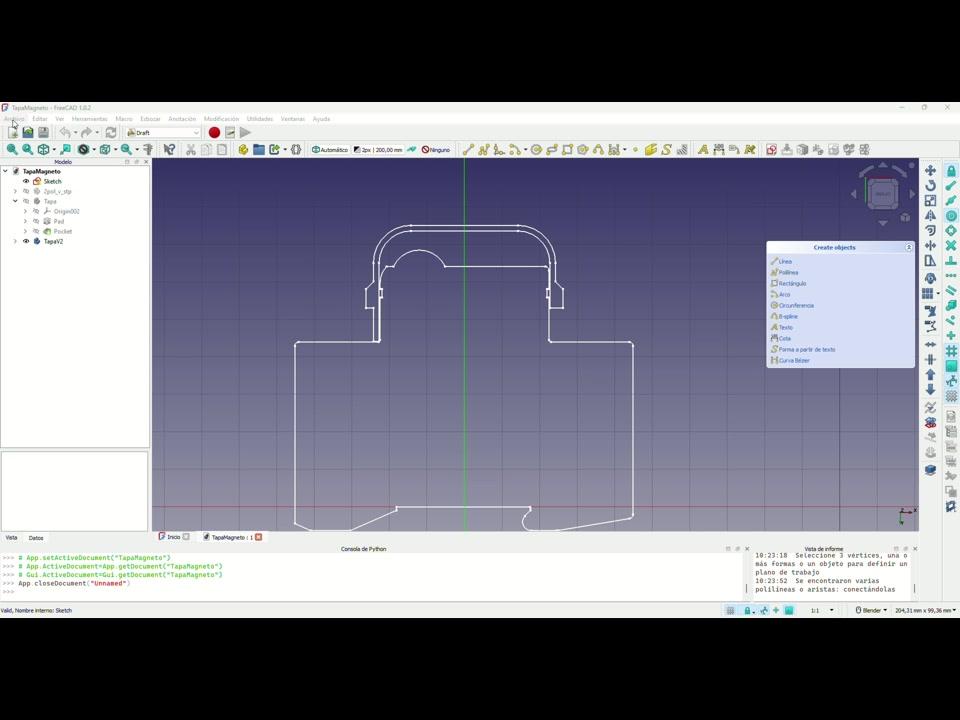

Importación de Fichero DXF a FreeCAD para generar un croquis o sketch

Más información Transcripción

Descargar la transcripción

Los pasos que voy a dar son, primero, crear un nuevo archivo, que le voy a llamar Contorno Exterior PIA. 00:00:01
Segundo, voy a importar el DXF que se llama de igual forma. 00:00:16
Tercero, voy a cambiar el plano de trabajo. 00:00:27
Cuarto, selecciono todos los elementos individuales que me ha generado la importación 00:00:31
Y los puedo llegar a actualizar dos veces 00:00:43
Mientras que en la primera actualización me genera unos wires o cables 00:00:49
En la segunda actualización me generaría un solo bloque 00:00:54
Ya sea a través de los cables o a través de los bloques 00:01:00
Puedo generar un croquis 00:01:04
o boceto. Una vez generado el sketch o boceto, entro dentro y voy a realizar unas mediciones 00:01:07
o unas acotaciones para verificar que me lo ha hecho con la escala adecuada. La primera 00:01:20
cota que intento realizar me da problemas porque me acerco a la línea de simetría, 00:01:31
cosa que no me sucede en el resto de cotas que le aplico al sketch o croquis. 00:01:37
