tico1bac_u4: programas y algoritmos

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 20 de abril de 2020 por Maximino R.

220 visualizaciones

Más información Transcripción

Descargar la transcripción

Hola, en el primer apartado de este bloque de programación hemos preguntado 00:00:00
¿Qué es un programa? 00:00:07
Pues, esta es una imagen que muestra lo que es un programa 00:00:10
Y el programa es lo que vemos aquí 00:00:16
Es decir, es un conjunto, una secuencia de comandos, de órdenes, de código 00:00:18
que le dicen a un ordenador que es lo que debe hacer 00:00:27
le avisa cuando empieza el programa, cuando empiezan las instrucciones 00:00:31
se van realizando las distintas instrucciones, los distintos pasos 00:00:37
y finalmente se le dice al ordenador detente 00:00:44
es decir, hasta aquí ha llegado el programa 00:00:48

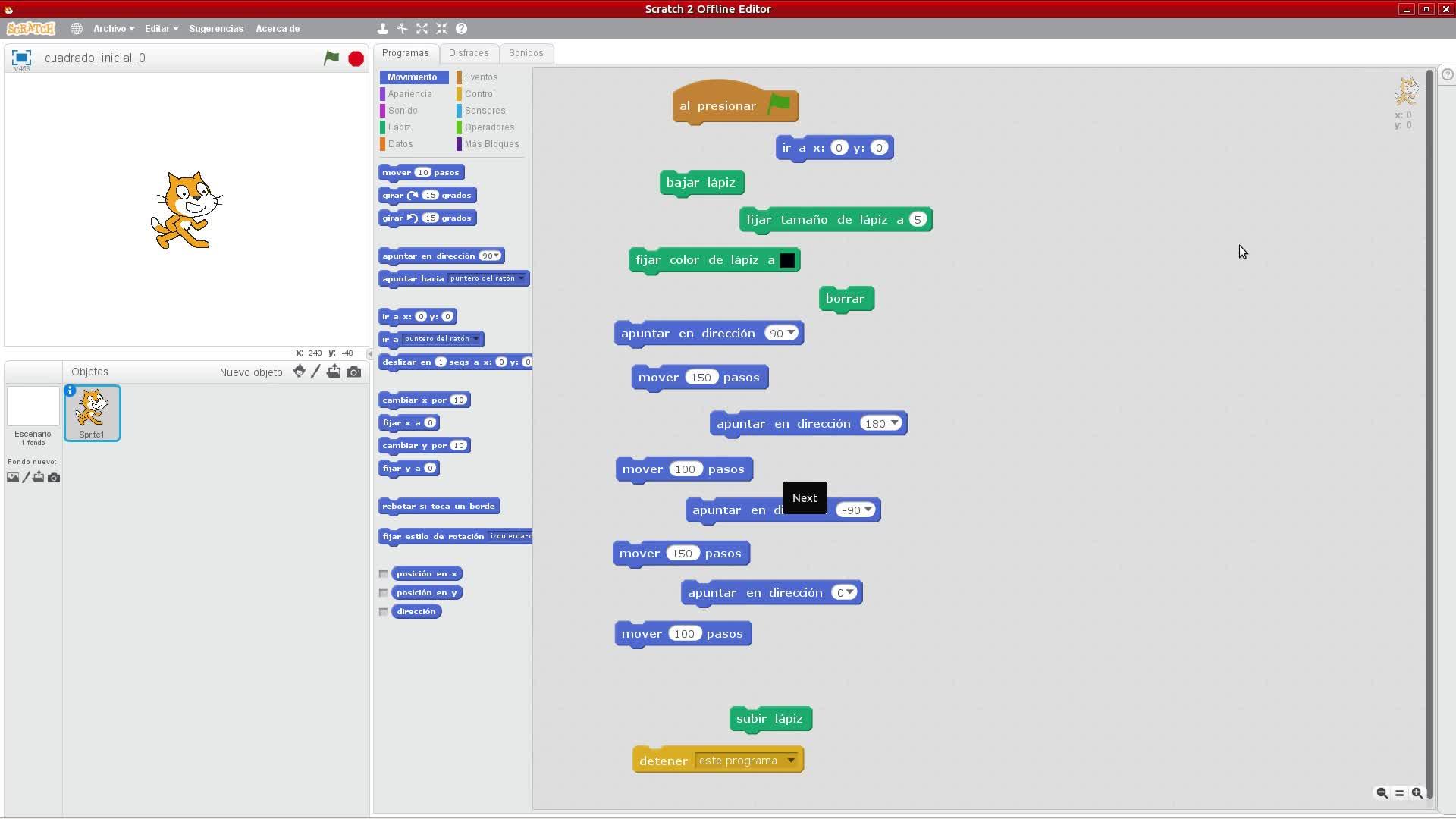

aquí tenemos ese mismo programa 00:00:50
para que veamos como funciona instrucción a instrucción, comando a comando 00:00:56
normalmente los ordenadores ejecutan los programas de una sola pasada 00:01:03
y normalmente vemos el resultado de esa secuencia de instrucciones 00:01:10
aquí vamos a verla paso a paso 00:01:17
bien, voy a darle aquí primero a presionar para decirle 00:01:19
A partir de ahora empieza el programa. 00:01:24
Modo gato, porque tengo aquí una instrucción que me dice que va a tener que ir al punto central de la pantalla de Scratch. 00:01:28
Hago clic, se ha ido ahí. 00:01:36
Aquí estaríamos bajando el lápiz. 00:01:38
No vemos el lápiz. 00:01:41
Y en esta y en la siguiente estaríamos dándole un tamaño al lápiz y un color a ese lápiz. 00:01:42
además como estoy probando que es lo que hace el programa 00:01:48
como lo hace, me viene bien una instrucción 00:01:53
un comando que diga borrar la pantalla 00:01:57
ahora mismo no hay nada que borrar pero voy a darle 00:02:00
a continuación la siguiente instrucción ya es algo que vamos a poder 00:02:04
ir viendo, apuntar en esta dirección 00:02:10
hago clic, se queda en la dirección que estaba por defecto 00:02:13
Y nos movemos 150 pasos, cambiamos de dirección, nos movemos 100 pasos, volvemos a cambiar de dirección, nos movemos otros 150 pasos, volvemos a cambiar por último de dirección y nos movemos los 100 pasos que nos faltan para completar ese rectángulo que es lo que hace. 00:02:18
A continuación subiríamos el lápiz por si se mueve el cato y sigue dibujando 00:02:44
Ahora ya no dibujaría nada y nos detenemos 00:02:52
Aquí para el programa 00:02:56
Bien, voy a juntar ahora todas las instrucciones estas que forman el programa propiamente dicho 00:02:58
Para verlo en su estado más natural 00:03:05
Que es una instrucción a continuación de la otra 00:03:08
y que el ordenador ejecutará en una sola pasada 00:03:12
es decir, no nos vamos a dar cuenta de cada uno de esos pasos 00:03:17
que ha hecho antes para dibujar el rectángulo 00:03:21
aquí estamos, voy a seleccionar del lápiz 00:03:24
otra vez lo de borrar, para que veáis 00:03:36
para que empecemos desde cero, borrar 00:03:39
lo dejo ahí, si ahora hago clic aquí en presionar 00:03:43
o en esta bandera, todas estas instrucciones 00:03:47
se ejecutarán como que inicie instantáneamente a la velocidad 00:03:51
a la que funciona el microprocesador de este ordenador 00:03:55
con lo cual no voy a ver más que el resultado, voy a hacerle clic 00:03:59
así es, veis que ha hecho 00:04:04
el rectángulo pero no hemos visto los pasos 00:04:08
vamos a detenernos un segundo, bueno después 00:04:10
de habernos preguntado qué es un programa, ahora nos preguntamos 00:04:15
qué es un algoritmo. En esta 00:04:20
presentación que tenéis en la web 00:04:23
aquí tengo apuntado que un programa es un algoritmo escrito en el lenguaje de los 00:04:27
ordenadores. Es decir, lo que hemos visto antes también es un 00:04:32
algoritmo, lo que pasa es que ese algoritmo está escrito en un 00:04:36
lenguaje distinto. El lenguaje de los ordenadores se refiere 00:04:39
a las instrucciones, comandos, órdenes 00:04:43
que un ordenador es capaz de interpretar y de ejecutar 00:04:47
las dos cosas, saber que es lo que tiene que hacer y poder 00:04:51
hacerlo, tengo aquí que los algoritmos pueden 00:04:55
representarse gráficamente mediante diagramas de flujo 00:04:59
esquemas o diagramas de flujo 00:05:03
y esos algoritmos a continuación se pueden programar para que los pueda 00:05:06
ejecutar un ordenador y para ello tenemos que usar un lenguaje de programación como es scratch 00:05:11
por ejemplo esto de aquí es un algoritmo este algoritmo es una secuencia de pasos que resuelven 00:05:18
un determinado problema este simplemente es un ejemplo de un por decirlo así de un problema 00:05:28
matemático, simplón, tiene como los programas 00:05:34
un inicio y un final, y en este caso 00:05:38
parece ser que hay como dos números 00:05:42
porque se pueden multiplicar, A y B, nos preguntamos 00:05:45
si A es menor que B, si lo es 00:05:50
y es verdadero, pues resulta que ese número A que es menor que B 00:05:54
lo multiplicamos por 5, lo guardamos en esta variable 00:05:58
y la mostramos como resultado de la operación 00:06:02
si A no es menor que B porque es igual o mayor 00:06:06
saldríamos de alguna manera por esta opción 00:06:12
y haríamos lo mismo, multiplicaríamos en lugar de A 00:06:16
multiplicaríamos B por 5 00:06:19
lo almacenamos en una variable y mostramos esa variable 00:06:22
Los algoritmos, para poder representarlos, hemos de utilizar una determinada nomenclatura, unos determinados símbolos. 00:06:27
Estos son los símbolos que forzosamente debemos utilizar en los algoritmos que diseñamos para resolver un determinado problema. 00:06:43
son sencillos y es, este símbolo de aquí representa el inicio o el final del propio algoritmo 00:06:53
nos servirá para indicar aquí empezamos o aquí acabamos 00:07:03
es una especie de elipse 00:07:06
este rectángulo lo utilizaremos para representar operaciones internas que hará el programa 00:07:09
después cuando se convierte ese algoritmo en un programa son operaciones que nosotros no vemos 00:07:19
es decir, no vemos el resultado de esas operaciones pero que el ordenador las está ejecutando 00:07:26
luego tenemos este paralelogramo para representar operaciones de entrada y salida 00:07:32
De entrada y salida significa que nosotros somos los que introducimos información, datos al programa, este los ejecuta, los interpreta, hace el proceso interno que corresponda y puede que nos dé el resultado de esa operación. 00:07:42
Si nos da el resultado lo hace a través de una operación de salida 00:08:01
Cuando nosotros introducimos los datos al programa sería una operación de entrada para el programa 00:08:04
Y cuando el programa nos muestra vía pantalla, por ejemplo, vía audio, vía una impresora 00:08:11
El resultado de la operación que esté realizando, esa sería una operación de salida 00:08:19
Además tenemos este rombo de aquí 00:08:26
Que nos permite presentar operaciones de sí, del tipo, si no, verdadero o falso 00:08:33
En un programa 00:08:43
En general se llaman de decisiones 00:08:45
En el sentido tenemos que decir es A mayor que B 00:08:48
O lo es o no lo es 00:08:50
entonces este tipo de cuestiones cuyas respuestas solo pueden ser del tipo lógico 00:08:52
del tipo 0 o 1, verdadero o falso, sí o no 00:09:01
ese tipo de operaciones son operaciones de decisión 00:09:06
y para ello hay que utilizar este símbolo 00:09:11
Además de estos cuatro símbolos, tendremos las líneas que unen cada una de las operaciones que tenemos aquí. 00:09:14
Cada una de las operaciones internas, operaciones de entrada y salida, de decisión, y para ello usamos las líneas de flujo. 00:09:26
Os voy a mostrar, por ejemplo, este diagrama de flujo. 00:09:36
Este diagrama del flujo representa un algoritmo 00:09:42
Un algoritmo matemático 00:09:46
¿Qué es lo que hace este algoritmo matemático? 00:09:48
En este ejemplo lo que hace es simplemente decir 00:09:53
Si el número que nosotros le damos al programa 00:09:55
Se trata de un número par 00:09:57
En inglés es even 00:09:59
O de un número impar 00:10:02
En inglés es odd 00:10:04
Vamos a ver si lo entendemos 00:10:05
Tengo los dos símbolos que hemos dicho antes de inicio 00:10:08
y finalización, siempre hay que decirle a los 00:10:12
ordenadores, al ordenador hay que decirle este programa empieza ahora y detente 00:10:16
cuando llegas a este punto, a continuación tenemos un paralelograma 00:10:20
que hemos dicho que podría ser de entrada o de salida 00:10:26
hay de hecho tres, este inicial sería de 00:10:29
entrada, es decir, si este programa lo que hace es 00:10:33
determinar si un número es par o impar, somos nosotros 00:10:37
los que le damos el número al programa 00:10:41
introducimos el número en el programa 00:10:44
sería una operación de entrada 00:10:48
para almacenar internamente el programa 00:10:50
para almacenar el número que nosotros 00:10:55
le escribamos a través del teclado 00:10:57
por ejemplo, lo almacena en una variable matemática 00:11:02
una variable como las que usáis exactamente en matemáticas 00:11:05
A, B, C, D, X, Y, Z, N 00:11:09
Aquí hay un poco más de libertad 00:11:13
Pueden ser palabras que podemos utilizar también como variables 00:11:15
En este caso la letra N de número 00:11:18
Bien, estos símbolos, estos rombos 00:11:21
Representan la toma de decisiones 00:11:26
Y las respuestas, como he dicho antes 00:11:30
Para esa pregunta de sí o no 00:11:33
Las respuestas son verdadero o falso 00:11:35
Sí o no, yes, no 00:11:37
Y entonces, si nosotros hemos empezado el programa, le hemos dado un número 00:11:39
Imaginad que le hemos dado el número 5 00:11:44
El programa se pregunta, ¿es el número n el almacenado número 5? 00:11:46
¿Es el número 2? 00:11:52
Y el mismo se responde porque así está establecido aquí 00:11:54
Pues no, no es el número 2 00:11:59
Si no es el número 2, se vuelve a hacer otra pregunta 00:12:01
¿Es el número 1? 00:12:04
si es no, vuelve a ir por aquí 00:12:06
si en lugar de haberle introducido el número 5 00:12:10
lo hubiésemos introducido directamente en el número 2 00:12:14
aquí se pregunta, ¿ese número que he almacenado en n es el 2? 00:12:16
él diría, pues sí, y directamente nos indicaría 00:12:21
a través de una operación de salida 00:12:24
por ejemplo, a través del monitor 00:12:26
pues n, el número 2 que hemos introducido 00:12:28
es un número par 00:12:31
Y de aquí iríamos al final y no diría más nada, se acabaría el programa 00:12:32
Acabaría diciendo n es un número par 00:12:37
Hemos dicho que hemos introducido el número 5 00:12:40
Hemos visto que el 5 no es el 2, el 5 no es el 1 00:12:44
Con lo cual aquí nos vamos y hace lo siguiente 00:12:48
En la variable n donde hemos almacenado el número 00:12:51
Ahora almacena el valor previo que tenía, 5 00:12:55
Y a ese valor previo le ha restado 2 y lo almacena en n 00:13:00
Cuando pasemos por aquí por primera vez 00:13:04
5 menos 2 son 3 00:13:07
Ahora n vale 3 00:13:09
El valor actual de n es 3 00:13:11
Volveríamos aquí y se pregunta 00:13:13
¿Ese número n que ahora mismo es 3 es el número 2? 00:13:16
Pues no 00:13:21
¿Ese número n es el número 1? 00:13:21
Pues no 00:13:24
Vale, pues entonces vuelve a hacerse esta operación 00:13:25
No lo he dicho 00:13:29
esto es una operación interna, veis que es un rectángulo, con lo cual es una operación interna 00:13:30
que nosotros no vemos que la hace, pero que internamente el microprocesador la está haciendo 00:13:34
porque el programa se lo está diciendo 00:13:40
teníamos n que era 3, 3 menos 2 es 1 y ahora n vale 1 00:13:42
bien, pues ahora vuelve por aquí y se pregunta, ¿ese n que ahora mismo vale 1 es el número 2? 00:13:48
pues no, entonces ahora aquí 00:13:56
ese n es 1, si, y ya nos dice n 00:14:00
aquí tendríamos que haber almacenado o guardado previamente el número 00:14:04
original, el 5, vale, nos dirá pues 00:14:09
n, el 5, es un número impar, y acaba el programa 00:14:12
esto mismo lo tenemos aquí 00:14:17
en Scratch, este mismo algoritmo 00:14:20
se ha pasado a un programa 00:14:24
el algoritmo es genérico 00:14:27
en principio vale para cualquier tipo de programa 00:14:30
vale para cualquier programa que escribamos 00:14:36
con cualquier lenguaje de programación 00:14:39
y en función de ese lenguaje de programación 00:14:42
nos saldrán unas instrucciones u otras 00:14:46
pero respetando a lo que dice el propio algoritmo 00:14:49
que básicamente lo que hace es ir restando dos 00:14:52
hasta llegar a dos o a uno 00:14:54
aquí lo tenemos 00:14:56
el programa 00:14:59
aquí por comentar un poquitín por encima 00:15:01
veis que primero nos 00:15:04
para que el usuario se entere 00:15:06
que es lo que hace el programa 00:15:09
tiene que haber algún tipo de 00:15:11
interacción entre ambos 00:15:12
el programa y el usuario 00:15:14
con lo cual aquí nos va a preguntar 00:15:16
el propio programa 00:15:18
es decir, nos va a mostrar por pantalla 00:15:19
introduce un número entero 00:15:21
vale, y espera, esto ya es una instrucción propia de este lenguaje de programación 00:15:23
de Scratch, el gato nos va a preguntar eso 00:15:28
bien, almacena ese número que nosotros 00:15:32
introduzcamos por teclado, por ejemplo 00:15:35
lo almacena la variable n, esa respuesta que nosotros damos 00:15:39
en la variable n, muy bien 00:15:44
a continuación guarda ese número 00:15:46
original, como decía anteriormente, lo guarda en otra variable 00:15:52
distinta, num, podría ser la variable 00:15:56
h, eso lo de menos, aquí el programa está usando 00:16:00
dos variables, una que va a ir actualizando y otra donde 00:16:04
almacenamos el número original 00:16:08
muy bien, ¿qué hacía el algoritmo? 00:16:11
ir restándole 2 al número que nosotros le damos, pues hasta llegar 00:16:16
a 2 o llegar a 1, si llega a 2 sabrá que es un número par 00:16:20
si llega a 1 sabrá que es un número impar 00:16:24
esto es lo que hace esta secuencia 00:16:27
de aquí, este bucle de aquí, cuando se repiten varias 00:16:33
órdenes hasta que se cumple una determinada condición 00:16:36
a ese conjunto de órdenes que se van a repetir un número de veces 00:16:40
le llamamos un bucle, de momento voy a pasar 00:16:44
de comentar esto, vamos a ver que entonces 00:16:48
hemos seguido las instrucciones del propio algoritmo 00:16:52
si n es 2, le vamos a decir 00:16:56
di, es decir, el número original 00:16:59
es un número par, si no es 2 00:17:03
se pregunta, es un entonces, pues si lo fuese 00:17:08
el número original que tenemos en esta variable 00:17:12
número es número impar 00:17:16
si se acaba el programa, veis que esto se acaba 00:17:18
por aquí, cuando acabe esto ya se detiene el programa 00:17:23
vale, si el número no es 00:17:28
inicialmente ni 2 ni 1, pues entonces entraremos 00:17:32
en el bucle que hemos dicho antes y lo que vamos, no ha sido 2 00:17:36
no ha sido 1, lo que vamos a hacer es ir restándole, fijaros que aquí 00:17:40
al valor inicial de n, el que tengamos, le vamos a ir 00:17:44
restando 2 y lo almacenamos en n, n se va a ir actualizando 00:17:48
cada vez, con el número de antes, con el número 5 00:17:52
podría ser que dijésemos aquí, vale 00:17:56
fija, dime, introduce un número n, 5 00:17:59
n vale 5 y num también vale 5 ahora mismo inicialmente 00:18:03
y vamos a repetir este 00:18:09
bucle hasta que n o sea 0 o sea menos 1, eso hace referencia a que tenemos que salirnos 00:18:12
cuando ya hayamos pasado por 2 o hayamos pasado por 1, vale pues n es 2, si n es 2, 00:18:19
n hemos dicho que es 5, hacemos esto, no lo es, si no, si nos preguntamos es n entonces 00:18:29
es 1, no, y entonces acabamos aquí, n ni es 2, ni es 1 y acabamos aquí, ¿cuánto vale 00:18:36
n?, pues 5 menos 2, n vale 3, como esta bucle se repite hasta que n valga 0 o menos 1 y 00:18:45
ahora mismo n vale 3, ese bucle se repite, vale, pues n vale 3, n no es 2, n no es 1 00:18:54
Y ahora n-2, 3-2 es 1 00:19:05
Como no hemos llegado a ninguno de estos dos valores todavía 00:19:09
Se repite el proceso 00:19:15
¿Es n2? No 00:19:16
¿Es n1? Sí 00:19:18
Entonces va a decir el programa que el original, este num que estaba aquí 00:19:21
El número original 5 es un número impar 00:19:26
Durante dos segundos 00:19:30
Se acaba aquí el programa, se acaba aquí 00:19:32
Y como ya he repetido, como vamos a restarle 00:19:35
1 menos 2 es menos 1 00:19:39
Hemos llegado a una de las dos condiciones, nos salimos del programa 00:19:44
Si en vez de 5 hubiese sido 6, hubiésemos llegado al 0 00:19:48
6 menos 2 es 4, 4 menos 2 es 2 00:19:53
2 menos 2 es 0, y entonces saldría por 0 00:19:57
De ahí estos dos valores de 0 y menos 1 simplemente para poder salirnos cuando alcanzamos justamente los números 2 para pares o 1 para impares 00:20:01
Vamos a ejecutarlo 00:20:12
Hago clic e introduzco un número entero 00:20:14
Esta frase que está aquí es la que dice 00:20:18
Para el sistema esto sería una operación de salida 00:20:21
Ahora yo voy a introducir el número 13 00:20:24
Para el sistema esta es una operación de entrada 00:20:27
Yo introduzco usando el teclado el número 13 00:20:31
Y le doy a intro 00:20:34
Como esto va a la velocidad del microprocesador 00:20:37
Nos saca durante dos segundos 00:20:41
Que voy a repetirlo 00:20:45
Que ese número es un número impar 00:20:47
Voy con un número 00:20:49
76 para que sea par 00:20:51
76 es un número par 00:20:54
Y esto es la unión de lo que es un algoritmo y de lo que es un programa 00:20:59
Es todo 00:21:05
Subido por:
Maximino R.
Licencia:
Reconocimiento - Compartir igual
Visualizaciones:
220
Fecha:
20 de abril de 2020 - 22:36
Visibilidad:
Público
Centro:
IES ALFREDO KRAUS
Duración:
21′ 08″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
28.14 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
