Hola, en este tutorial os voy a enseñar cómo simular circuitos muy sencillos con Tinkercad. 00:00:00
Los primeros elementos que vamos a necesitar son generadores de energía. 00:00:09
Si recorremos aquí la librería de componentes, lo he puesto antes en todos, componentes todos, 00:00:14
vamos a utilizar dos de ellos. 00:00:21

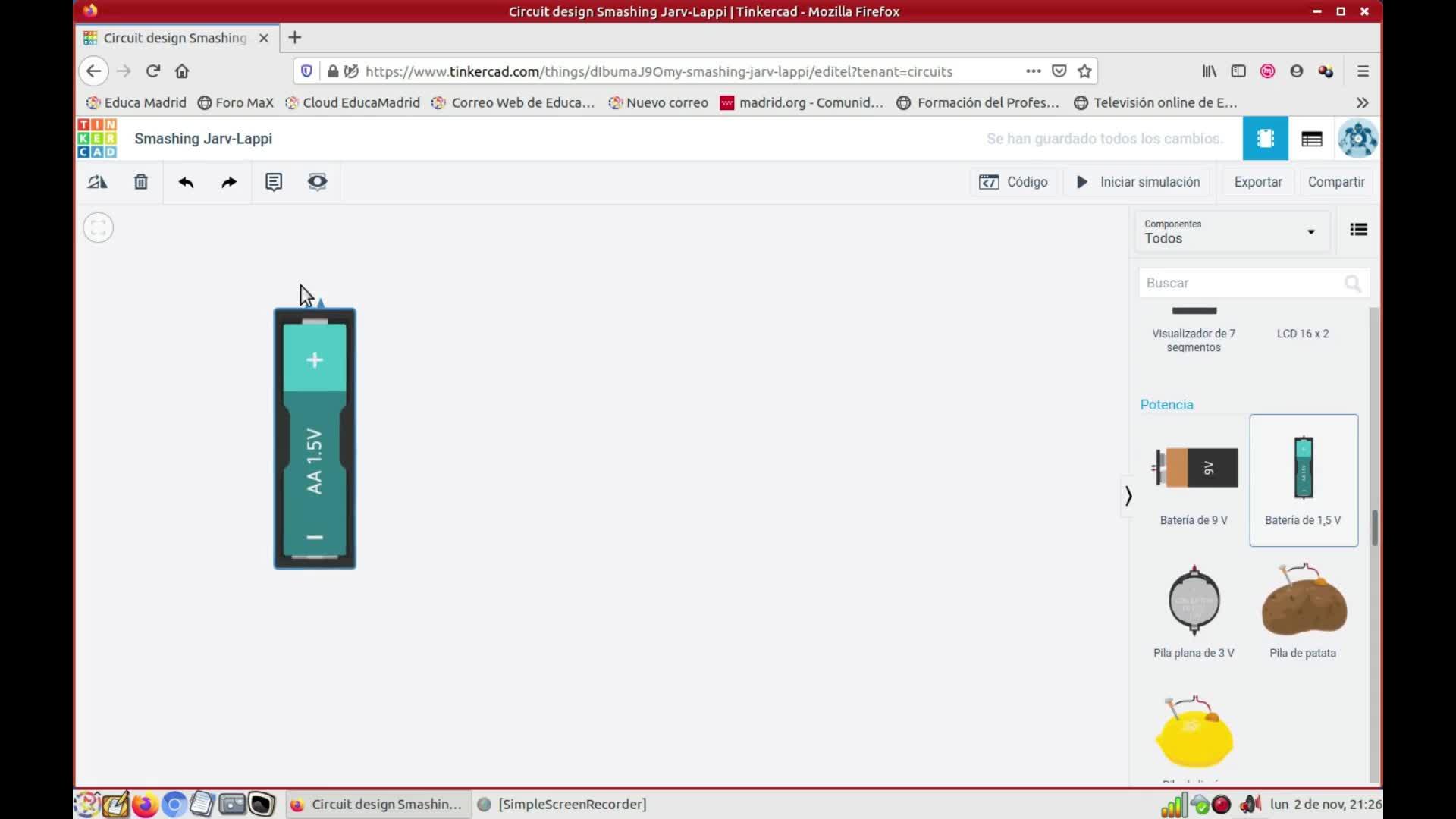

Tenemos las pilas que están por aquí 00:00:22
Podemos tener una de 9 voltios 00:00:28
O estas cajitas en las que podemos poner 00:00:29
Son de tipo AA 00:00:32
En las que podemos ir poniendo 00:00:34
1, 2, 3 hasta 4 baterías 00:00:35
Vamos a poner dos de ellas 00:00:37
Entonces tendríamos 1,5 más 1,5, 3 00:00:39
Es una posibilidad 00:00:41
Otra que a mí me gusta más 00:00:42
Porque da más juego 00:00:43
Es esto que pone suministro de energía 00:00:45
Voy a quitar esta pila 00:00:47
Y vamos a utilizar suministro de energía 00:00:49
Que me gusta más 00:00:51
¿Por qué me gusta más? Porque si clico sobre ella puedo poner qué voltaje quiero usar, puedo poner 4.25 por ejemplo, cosa que con las pilas pues solo puedo poner múltiplos de 1.5. 00:00:51
Fijaros que aquí también aparece la corriente, esta corriente no es la corriente que va a suministrar sino la corriente máxima que va a suministrar, si yo pongo 5 quiere decir que mi fuente de alimentación suministrará como mucho 5 amperios. 00:01:02
y a partir de ahí pues empezará a funcionar, bueno es que directamente no puede suministrar más de 5 00:01:14
y lo que haría es que caer el voltaje, pero bueno, con 5 amperios está bien porque es un varón bastante alto 00:01:20
vamos a dejarlo por ejemplo en 4,25, bueno pues eso serían las fuentes de energía, ya os digo 00:01:26
las cajitas estas con las pilas o bien la caja esta que pone, la fuente esta que pone suministro de energía 00:01:32
¿Vale? Entre los receptores, pues vamos a utilizar, por ejemplo, están por aquí la resistencia, que es lo que hace transformar energía eléctrica en calor, vamos a coger una bombilla, luego cogeremos, bueno, voy a coger, sí, una bombilla de momento, y vamos a coger aquí un motor de continua, ¿vale? 00:01:39
entonces si yo conecto estos elementos a la a la pila a la fuente de energía en este caso pues 00:02:01
iremos y funcionarán el motor no da ningún juego es un monto de continuo de punto la bombilla no 00:02:07
da ningún juego es una bombilla de punto la resistencia si clicamos en ella nos permite 00:02:12
introducir distintos valores por ejemplo aquí vamos a poner 220 y en lugar de kilómetros vamos 00:02:18
a poner hombres fijaros que el valor de las franjas de colores cambia coincide con el 00:02:24
valor que le corresponde a una resistencia de 220 ohmios bueno pues si yo por ejemplo pongo 00:02:29
este motor aquí hago una rotación y lo conecto directamente a la batería de esta manera tirando 00:02:35
los cables clico y arrastro y le doy a iniciar simulación pues el motor está girando vale vamos 00:02:44
a hacer un poco de zoom para que se vea mejor a ver cómo se puede hacer zoom con el scroll 00:02:50
del ratón fijaos pone 8.395 si subo el voltaje aquí en la ruedita pues veis que gira más rápido 00:02:56
lo cual es bastante realista un motor de continua pues gira en función de la velocidad pero vamos a 00:03:03
hacer algo un poco más realista para una simulación o algo un poco más interesante quiero decir pongo 00:03:09
el motor en otra posición por ejemplo aquí vuelvo hacia atrás y bueno pues igual que puesto el motor 00:03:14
podía poner la bombilla o la resistencia pero voy a poner además elementos de control voy a 00:03:20
poner un pulsador que estaba por aquí el pulsador que está aquí y voy a utilizar también un 00:03:27
interruptor deslizante lo que llama que en realidad es un conmutador voy a empezar a hacer un montaje 00:03:32
bien sencillo voy a este conmutador lo voy a rotar lo voy a poner así boca abajo y voy a poner del 00:03:39
el terminal este positivo que salga aquí este terminal iría al motor y este otro del otro 00:03:48
lado iría a la bombilla he visto con meter a los cables y ahora lo que vamos a hacer es vamos a 00:04:01
cerrar los circuitos vamos a hacer que éste venga aquí a la terminal de 0 al negativo voy a poner 00:04:09
este cable en negro y voy a hacer lo mismo con el motor así lo que consigo conecto 00:04:18
ahora lo pongo en negro entonces tengo dos circuitos uno voy a ponerlo esto en rojo para 00:04:35
que sea claro rojo rojo y rojo rojo son la alimentación y el negro va a tierra entonces 00:04:41
tengo dos posibilidades que la fuente que la voy a poner a 340 está bien va a venir por aquí una 00:04:49
posibilidad es que el circuito vaya al motor y se cierre por aquí y otra posibilidad es que vaya a 00:04:55
la bombilla y se cierre por aquí entonces esto es un conmutador fijar vamos a realizar simulación 00:05:01
está rotando el motor porque porque voy a hacer un poco de scroll de tengo que la corriente pasa 00:05:06
por aquí viene a este punto común y pasa por aquí está el motor si yo clico aquí que ocurre 00:05:12
la corriente ya no pasa por el motor, el motor no gira 00:05:19
y el que gira, el que se enciende 00:05:21
perdón, es la bombilla, esto es un conmutador 00:05:23
decides por qué lado 00:05:25
por qué camino quieres que circule 00:05:27
la corriente 00:05:29
también puedes, el mismo conmutador lo puedes usar 00:05:30
como un interruptor 00:05:33
vamos a suponer que quito el motor 00:05:34
voy a quitar el motor 00:05:37
y ya está, fijaros 00:05:38
tengo el mismo circuito 00:05:41
lo que pasa es que 00:05:43
esto funciona como un interruptor 00:05:45
aquí estaría on y aquí estaría off 00:05:46
todo conmutador puede usarse como un interruptor 00:05:49
¿lo veis? 00:05:51
la posición esta del 00:05:52
terminal aquí en el centro 00:05:53
de la pestaña esta 00:05:56
que no me sale la palabra, te dice que dos terminales 00:05:58
están en conexión, ahora mismo 00:06:00
el común y el T2, con lo cual pasa la corriente 00:06:02
si están en contacto 00:06:04
el común y el T1, no pasa la corriente 00:06:07
es como tenerlo en OFF 00:06:09
y ya solo me faltaría el pulsador 00:06:10
voy a coger el pulsador 00:06:12
esperamos que como vosotros 00:06:14
sabéis perfectamente como se usa 00:06:16
Quito este cable, tiro el cable aquí, lo conecto aquí y voy a tirar otro cable aquí. 00:06:18
Entonces, si yo ahora le doy a iniciar simulación, la bombilla ya no luce. 00:06:27
En principio la energía está corriendo por aquí, pero al llegar al pulsador se detiene. 00:06:31
Si yo ahora pulso aquí, la bombilla debería encenderse, pues no, está mal conectado. 00:06:35
Vamos a tirarlo de aquí, que lo hubiera conectado mal. 00:06:44
Le doy a iniciar simulación y si pulso, pues tampoco, algo estoy haciendo mal. 00:06:46
Ah, ¿qué estaba haciendo mal? Esto que no estaba puesto. 00:06:52
Ahora sí, ahora sí, ahora sí. 00:06:55
No es aquí donde tenía que tirar el cable, sino aquí. 00:06:59
¿Por qué? Porque este punto y este son los mismos, es el mismo punto. 00:07:03
Entonces, ahora si yo doy a iniciar simulación, cierro el interruptor, ¿veis? 00:07:07
Cierro, la corriente debería pasar por aquí, pero no pasa porque es el interruptor, 00:07:12
el pulsador que se lo impide, perdón. 00:07:16
Si pulso el pulsador, valga la redundancia, la bombilla se enciende. Cuando dejo de pulsarlo, se apaga. Pulso, enciende. Levanto, se apaga. Si el switch está en off, da igual que pulse o no pulse, que es lo que me ha pasado al principio. La bombilla está apagada. 00:07:17
Hay otro elemento muy interesante que se me había olvidado que es el multímetro. Vamos a la biblioteca y por aquí tiene que estar el multímetro. Aquí está. El multímetro tiene dos o tres modos de trabajo. Puedes medir voltaje, puedes medir amperaje o intensidad y puedes medir la resistencia. 00:07:31
Voy a utilizar este instrumento para medir la intensidad que está circulando por la bombilla. 00:07:52
Entonces voy a quitar este cable, le doy, giro el amperímetro así, el multímetro, perdón, así, 00:08:05
lo pongo en modo amperaje y lo conecto en serie a la bombilla. 00:08:15
Y cierro el circuito como lo tenía cerrado antes. 00:08:22
Entonces este cable lo pongo en negro. 00:08:26
El color de los cables da igual. 00:08:28
Es simplemente para que yo me entere mejor de cómo van las cosas. 00:08:31
Entonces esto lo tengo en amperaje. 00:08:33
Muy bien. 00:08:35
Y le doy a iniciar simulación. 00:08:35
¿Y qué ocurre? 00:08:37
Bueno, pues que el switch este al mismo está en off. 00:08:38
Le doy y está en on. 00:08:41
Pero tengo que pulsar el pulsador. 00:08:43
Si pulso, la bombilla se enciende y abajo aparece la intensidad. 00:08:45
me dice que por la bobilla por la bombilla están pasando 70 con 8 miliamperios efectivamente la 00:08:50
estoy midiendo y qué casualidad fijaros que coincide con el número que había aquí pulso 00:08:55
atrás para que lo veáis al parecer 70 con 8 entre los dos eso es porque en la fuente está esto es 00:09:00
te da la intensidad que está cruzando por la por la bombilla vale si conectamos alguna bombilla en 00:09:05
paralelo pues me diría vamos a contar una bombilla en paralelo venga quito este cable vamos a buscar 00:09:12
una bombilla para poner en paralelo donde la tengo bombilla si a veces no lo encontramos 00:09:18
podemos escribir aquí bombilla justo veis en el buscador este voy a ponerlo aquí y la voy 00:09:32
a poner en paralelo esta lo voy a conectar aquí para cerrar el circuito el negro y esta lo voy a 00:09:38
cerrar en negro por aquí hoy que consiga pinchar no ha conseguido pinchar a se tiene que poner 00:09:47
rojo eso es ahora sí lo pongo en negro y ahora esto para que esté en paralelo lo que tengo que 00:10:00
hacer es tirar un cable aquí a esto también vale si nos cuesta ver las cosas lo que puedes hacer es 00:10:06
dibujarlo en un papel va a resultar mucho más fácil para vosotros entonces ahí me ha parecido 00:10:11
pues te lo pongo en rojo entonces fijaros que esta fuente está alimentando dos bombillas una 00:10:21
que la lima alimentar siempre lo que está directamente conectada aunque estará en 00:10:25
peligro puesto aquí y luego la otra que depende del interruptor y del pulsador entonces le damos 00:10:29
a iniciar simulación esta va a estar siempre encendida y la otra depende de que pulsemos 00:10:33
fijaros cuando ésta no está encendida marcan 70 con 8 y 70 con 8 eso tiene sentido porque toda 00:10:39
la intensidad que sale de aquí viene a esta bombilla por la otra no pasa ninguna pero cuando 00:10:45
pulso la intensidad se multiplica por dos en número redondo son 142 miliamperios que es claro 00:10:50
son 71 de la izquierda y 71 de la derecha si le dejo de pulsar o cierro aquí que viene a ser lo 00:10:57
mismo pues sólo vemos los 71 que pasan por una de las bombillas luego efectivamente estos esto 00:11:02
aquí es la intensidad que está suministrando el voltímetro y esto tal como lo he puesto es la 00:11:09
intensidad que pasa por esta bombilla vale bueno el objetivo de esto es que veáis los principales 00:11:13
componentes que podemos utilizar para diseñar circuitos circuitos muy sencillitos en 00:11:18
el tinker cabal no hemos hablado de la resistencia que estaba por aquí pero bueno resistencia se 00:11:26
podría conectar igual igual retirar cables conectarlo y ya está y lo bueno una resistencia 00:11:30
Pues que puedes calcular la ley de Ohm porque conoces perfectamente el valor de ese valor, ¿vale? 00:11:36
Bueno, pues nada, hasta aquí el tutorial de hoy. 00:11:41
