Circunferencia Goniométrica y Funciones Trigonométricas con Geogebra
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Vamos a hacer una construcción en la que vamos a hacer la circunferencia goniométrica
00:00:03
y vamos a ver cómo se relaciona esa circunferencia con las funciones trigonométricas.
00:00:08

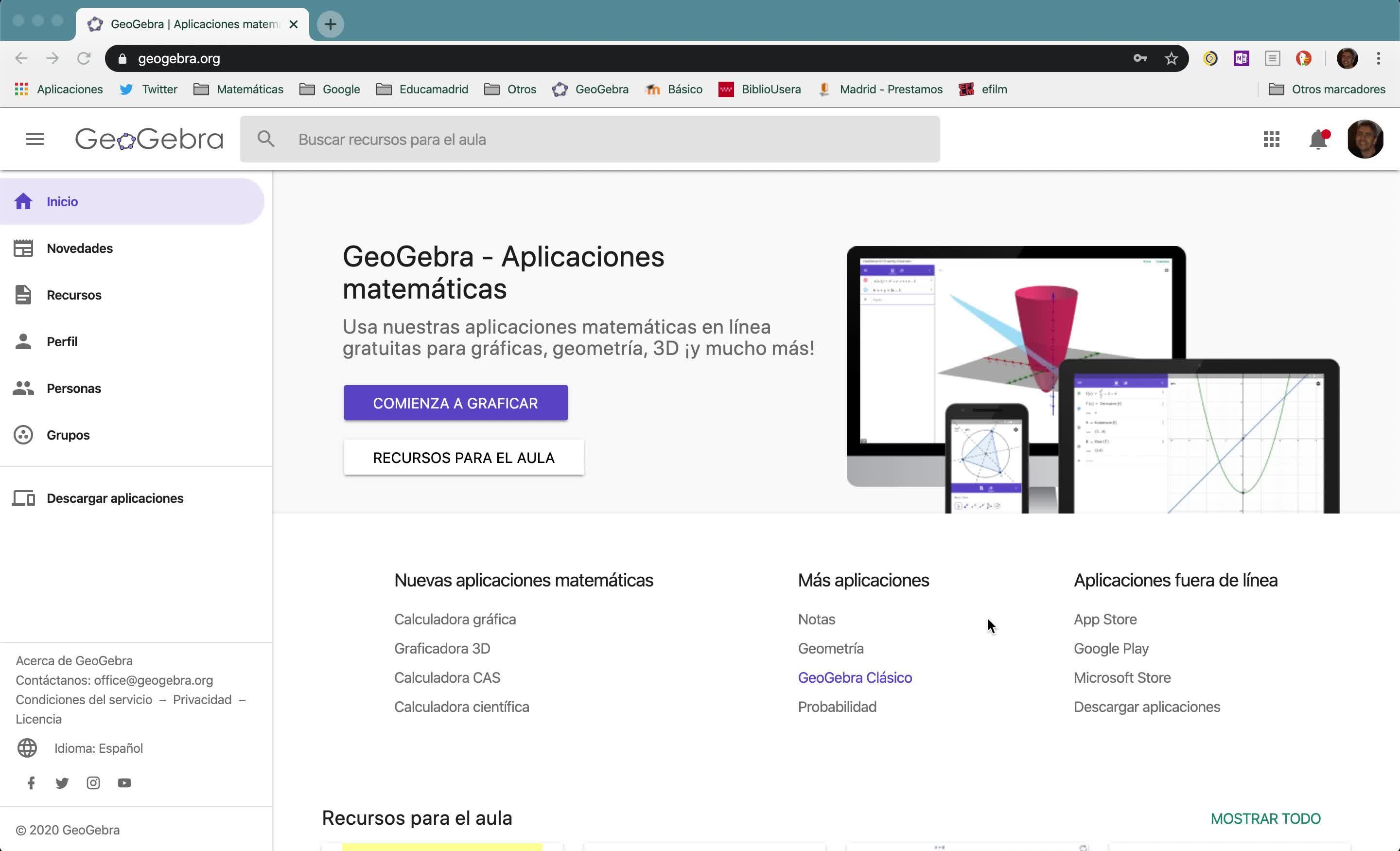

Pues lo vamos a hacer en GeoGebra clásico y lo que sí que queremos es...
00:00:13
A ver si carga... ¡Ahí!
00:00:24
Queremos que se vean los ejes y queremos que la circunferencia tenga centro en el punto O,
00:00:27
que el geógrafo reconoce como el 0,0
00:00:37
y queremos que esa circunferencia tenga radio 1
00:00:40
vale, ya tenemos dibujada la circunferencia
00:00:44
vamos a escribir el punto 1,0
00:00:50
que es de donde parte el ángulo
00:00:55
y vamos a definir un deslizador
00:00:58
que sea de tipo ángulo
00:01:02
entre 0 y 360
00:01:05
y ahora para que aparezca ese ángulo aquí queremos rotar el punto B respecto al origen con este ángulo, que sería el ángulo aquí, ángulo alfa.
00:01:08
Vamos a visualizar el ángulo con la herramienta ángulo, aquí, aquí y ahí, y ya estamos viendo el ángulo.
00:01:30
bueno pues veis que funciona
00:01:37
el deslizador mueve ese ángulo
00:01:41
vamos a poner el segmento
00:01:43
que va desde aquí hasta aquí
00:01:46
y este segmento como es el radio de la circunferencia
00:01:49
pues vemos que tiene valor 1
00:01:54
vamos a hacer que sean visibles
00:01:56
las coordenadas de este punto
00:02:01
que se vea el valor
00:02:03
Y en vez de que se llame B', lo vamos a llamar C, porque así es más fácil referirnos a él.
00:02:09
Bueno, pues de lo que nosotros sabemos de las circunferencias goniométricas es que la primera coordenada sería el coseno y la segunda sería el seno.
00:02:16
Y eso viene dado por la definición que hacemos de cateto opuesto partido por hipotenusa, cateto contiguo partido por hipotenusa.
00:02:24
Bueno, vamos a ver cómo se comportan las coordenadas de ese punto cuando las relacionamos con el ángulo.
00:02:31
pero como lo que queremos es que se vean las funciones trigonométricas, vamos a cambiar las propiedades de los ejes.
00:02:39
Aquí en la configuración de la vista gráfica, en el eje de las X, en vez de que vaya de 1 en 1, vamos a hacer que vaya de pi medios en pi medios.
00:02:46
Y así vamos a ver mejor cómo funcionan las funciones trigonométricas.
00:03:03
A ver, hemos dicho que la primera coordenada de ese punto, este punto se llama C ahora mismo, ¿verdad?
00:03:09
Pues sería el coseno.
00:03:14
Pues vamos a relacionar el ángulo.
00:03:16
¿Veis? Voy a escribir el punto que sea alfa y primera coordenada del punto C.
00:03:20
Ya tenemos ese punto ahí.
00:03:29
Vamos a ponerlo, por ejemplo, de color rojo.
00:03:32
Bueno, vamos a ver qué pasa con ese punto.
00:03:37
Si muevo el ángulo, ¿cómo se mueve el punto?
00:03:39
¿Veis? Está describiendo una curva.
00:03:44
Y esa curva va entre 0 y 2pi.
00:03:47
Y debe ser que nos está dando la función coseno de alfa.
00:03:52
Vamos a hacer lo mismo pero con el seno.
00:03:57
A ver, para el seno lo que queremos es la segunda coordenada de ese punto.
00:04:00
entonces vamos a poner el punto que sea el alfa
00:04:04
y la segunda coordenada pues escribe I del punto C
00:04:08
I del punto C es la segunda coordenada
00:04:13
y nos ha aparecido el punto E
00:04:15
vamos a ver cómo se mueve
00:04:18
tengo el ordenador un poquito pillado
00:04:20
a ver cómo se mueve
00:04:24
está tomando seno de 0 vale 0
00:04:28
seno en pi medio vale 1
00:04:32
en pi vuelo vale 0, etc, etc
00:04:36
vamos a cambiarle el color también
00:04:39
y lo vamos a poner en seno, por ejemplo
00:04:42
pues azul
00:04:45
y vamos a hacer lo mismo con la tangente
00:04:49
la tangente en este caso sería el cateto opuesto
00:04:52
partido por el cateto contiguo
00:04:55
y el cateto opuesto y la coordenada ahí
00:04:58
entonces sería, a ver, primera coordenada siempre el ángulo
00:05:00
y en la segunda vamos a poner el cateto opuesto que sería la coordenada y
00:05:05
y ahora decimos partido por la primera coordenada que es la coordenada x
00:05:10
vale, y yo ahora mismo no veo el punto pero así está el 0,0 y veis empieza a moverse
00:05:15
y fijaos que se va al infinito
00:05:23
y ahora ha vuelto del infinito por abajo
00:05:29
se va por arriba y vuelve por abajo
00:05:31
ese es el comportamiento de la función tangente
00:05:33
vale, pues vamos a ponerle un color
00:05:35
pues que sea por ejemplo
00:05:39
pues por ejemplo verde
00:05:42
bueno, pues lo que vamos a hacer es
00:05:44
que este deslizador
00:05:47
aquí en la configuración
00:05:49
pues que no sea oscilante sino que sea creciente
00:05:53
que el incremento, vamos a hacer para que se vea más bonito
00:05:57
que sea 0.1 grados
00:06:02
ponemos esto con el circulito chiquitito
00:06:05
y vamos a hacer que esos puntos
00:06:07
los selecciono con la tecla control
00:06:14
selecciono los tres puntos a la vez
00:06:17
1, 2 y 3
00:06:20
Y a la selección le decimos que muestre rastro.
00:06:23
Bueno, ahora vamos a animar. A ver qué pasa.
00:06:28
Animamos.
00:06:33
El ángulo alfa, veis el verde es la tangente, el rojo era el coseno y el azul era el seno.
00:06:35
Y vemos que se van describiendo perfectamente las tres funciones trigonométricas.
00:06:44
bueno, os dejo a vosotros que lo pongáis más bonito
00:06:50
pero la idea es esta, hemos relacionado la circunferencia goniométrica
00:06:54
con las tres funciones trigonométricas
00:06:59
esta vez de que es la tangente, la azul que es el seno
00:07:02
y la roja que es el coseno
00:07:05
