Vídeo 7. Seminario ajuste codificación y reparación de centralitas (A_0218)

Más información Transcripción

Descargar la transcripción

A continuación se va a realizar la lectura con el software CATAG y a través de puerto BDM 00:00:00
la lectura de los mapas y los archivos, tanto de la EEPROM, FLASH y MICRO. 00:00:06

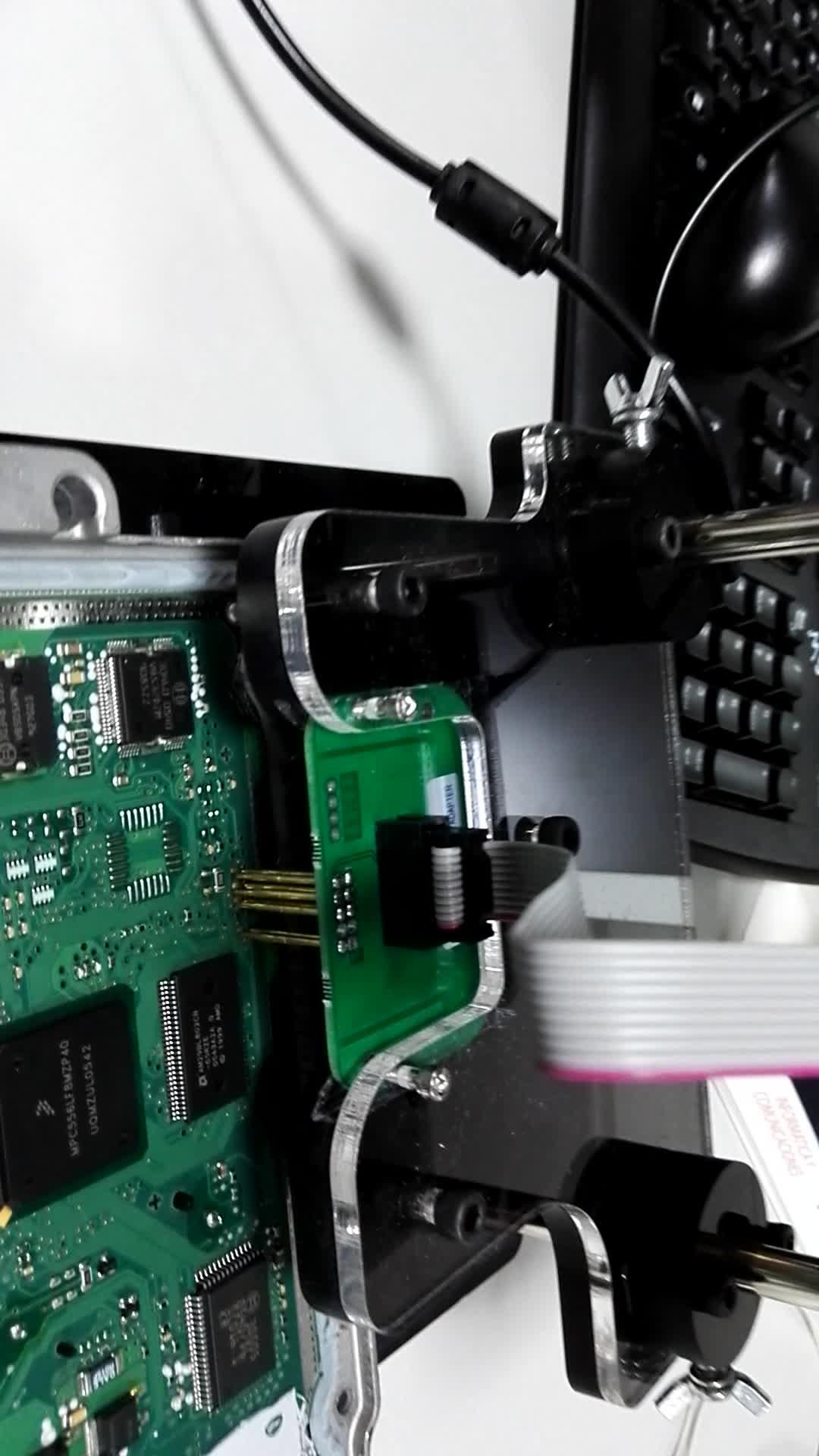

En este caso tenemos la mesa que nos sirve de soporte para la unidad de control, 00:00:13
el adaptador con el cual pinchamos directamente en el puerto BDM 00:00:19
y el cable para la interfaz CATAG. 00:00:24
Aquí, ahora en nuestro ordenador, lo primero que tenemos que hacer es identificar la unidad de control. 00:00:30
Vamos a ello y aquí la tenemos 00:00:41
En este caso es una Bosch EDC16C36 de una Renault Lecene 00:00:46
Lo seleccionamos y aquí según bajamos en las recomendaciones 00:00:52
Vamos a ver una serie de instrucciones para ver el adaptador que necesitamos para el puerto BDM 00:00:58
Así como los puntos en los que tenemos que conectarlo 00:01:04
pinchamos aquí en la conexión de la centralita y tenemos que coger la nuestra, hay tres tipos disponibles 00:01:07
la nuestra es la hardware 2 y aquí nos aparece la imagen que sería la parte inferior de la centralita 00:01:16
y seguidamente la parte superior en la que nos indica donde tenemos el puerto BDM 00:01:25
así como seguidamente el posicionamiento de los útiles 00:01:31
En este apartado vemos el puerto BDM sobre el cual tenemos que pinear con nuestro adaptador y seguimos mirando la conexión, soporte y el posicionamiento. 00:01:36
Nos dice los útiles que necesitaremos, como es en este caso el adaptador, en este caso el adaptador 14AM00T01M, muy importante tener en cuenta que ese es el pin de referencia número 1, ya que a continuación tenemos un hueco, 00:01:55
porque cabe la posibilidad de que podamos montarlo al revés y con lo cual no tendríamos la lectura deseada. 00:02:20
Y por último tenemos ya el cable cinta y ya seguiríamos con la lectura de los archivos. 00:02:30
