CÁLCULO DEL CUADRO GENERAL DE MANDO Y PROTECCIÓN DE UNA VIVIENDA
Buenas tardes, en esta sesión vamos a realizar nuestro primer cálculo del cuadro general de mayor protección de una vivienda unifamiliar.
00:00:00

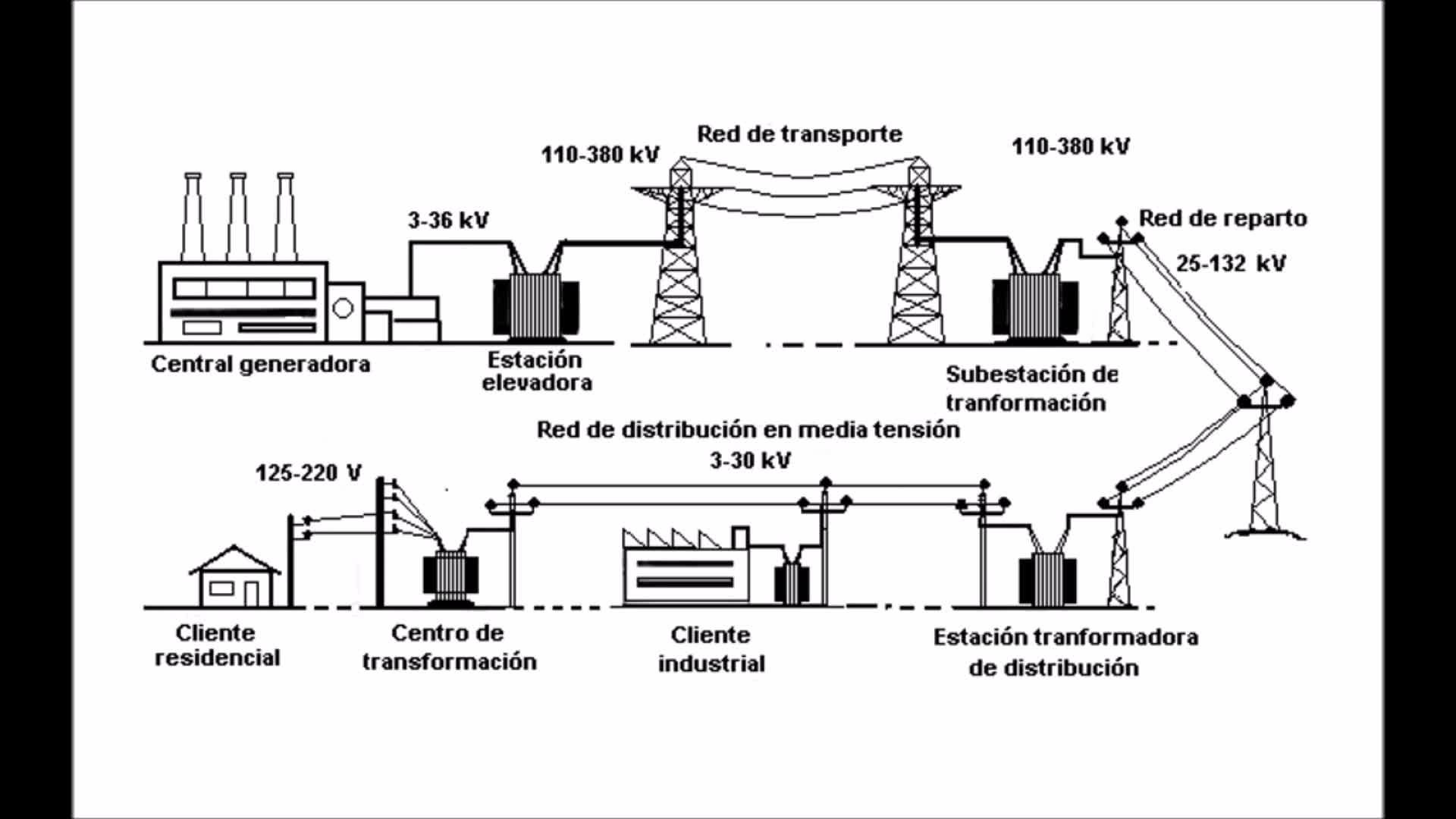

Conocemos que la electricidad se produce en grandes centrales que suelen estar en lugares muy retirados de los lugares de consumo.
00:00:08
Después, a través de las líneas de alta tensión, se transporta esa electricidad a los centros consumidores.
00:00:17
De ahí, después de hacer una pequeña transformación de tensión, la llamamos a las viviendas.
00:00:25
Lo introducimos en el cuarto de contadores y de aquí le subimos a cada vivienda,
00:00:31
cuadro general de demanda y protección de cada vivienda.
00:00:34
A partir de aquí tendremos que calcular nuestro cuadro general de demanda y protección.
00:00:36
Bien, comencemos con el cuadro general de demanda y protección de una vivienda, una familiar.
00:00:41
Vamos a ver cómo lo calculamos.
00:00:47
Conocemos como datos la tensión de trabajo de una vivienda, que son 230 voltios.
00:00:49
El segundo dato importante que tenemos que conocer es qué grado de electrificación queremos en nuestra vivienda.
00:00:53
Hemos elegido un grado de electrificación bajo porque queremos una vivienda pequeña para poder hacer mi primer cálculo.
00:01:00
Apoyamos en la ley de Ohm, voltios igual a R por I y potencia igual a V por I.
00:01:10
A partir de aquí vamos a ver los dispositivos que necesitamos y que tendremos que calcular.
00:01:15
Primero necesitamos el cuadro general de demanda y protección, tendremos el ICP, dispositivo fundamental que es propiedad de la empresa distribuidora y que nos recoloca la cuerda a nuestra potencia contratada.
00:01:20
Vamos a calcular cuál es esa potencia contratada.
00:01:32
El primer cálculo que hacemos es si la potencia que queremos es 4400, como los voltios son 230, un sencillo cálculo nos da que 19,2 amperios.
00:01:34
Es decir, en nuestro ICP elegimos siempre el valor mayor, será de 20 amperios.
00:01:44
El emprendedor suministrador nos va a poner un ICP de 20 amperios, el que va a determinar el valor de otros dispositivos.
00:01:48
El segundo dispositivo que tendremos en nuestro cuadro va a ser IGA.
00:01:55
El IGA que va a tener el mismo valor que el ICP y que nos va a proteger sobre intensidades en nuestra vivienda.
00:01:59
¿De acuerdo? Será nuestro y si salta es porque hay un problema en la vivienda.
00:02:07
Tercer dispositivo, interruptor diferencial, cuyo valor está caracterizado por dos valores.
00:02:11
por alto nos protege sobre intensidades
00:02:16
con un valor igual a ICP, en nuestro caso 20 amperios
00:02:19
y por otro valor mínimo de derivaciones a tierra
00:02:22
de algún dispositivo, de algún aparato de nuestra vivienda
00:02:25
como puede ser fundamentalmente la lavadora
00:02:28
o otros dispositivos con motor
00:02:31
tiene un botón de arranque
00:02:33
un botón de autotest
00:02:37
entonces nuestro ID va a tener valores 20 amperios por alto
00:02:38
y 30 miliamperios derivaciones a tierra
00:02:43
y después de estos valores tendremos los pequeños interruptores automáticos o PIAs
00:02:45
que tendremos en nuestro cuadro tantos como circuitos independientes hayamos hecho en nuestra instalación.
00:02:51
Lo mínimo imprescindible serán tres, C1 que va a protegernos en el alumbrado de un valor 15 amperios,
00:02:57
C2 podemos poner también con 15 amperios y nos protegerá los pequeños enchufes
00:03:07
o para conectar dispositivos o aparatos que no tengan toma de tierra y un C3 que tendrá el valor alto igual que dice P y GA que nos protegerá los enchufes con toma de tierra.
00:03:13
Este sería nuestro cuadro general de mando de protección de una vivienda básica de nuestra instalación. Gracias.
00:03:26
