Plano definido por tres puntos

Más información Transcripción

Descargar la transcripción

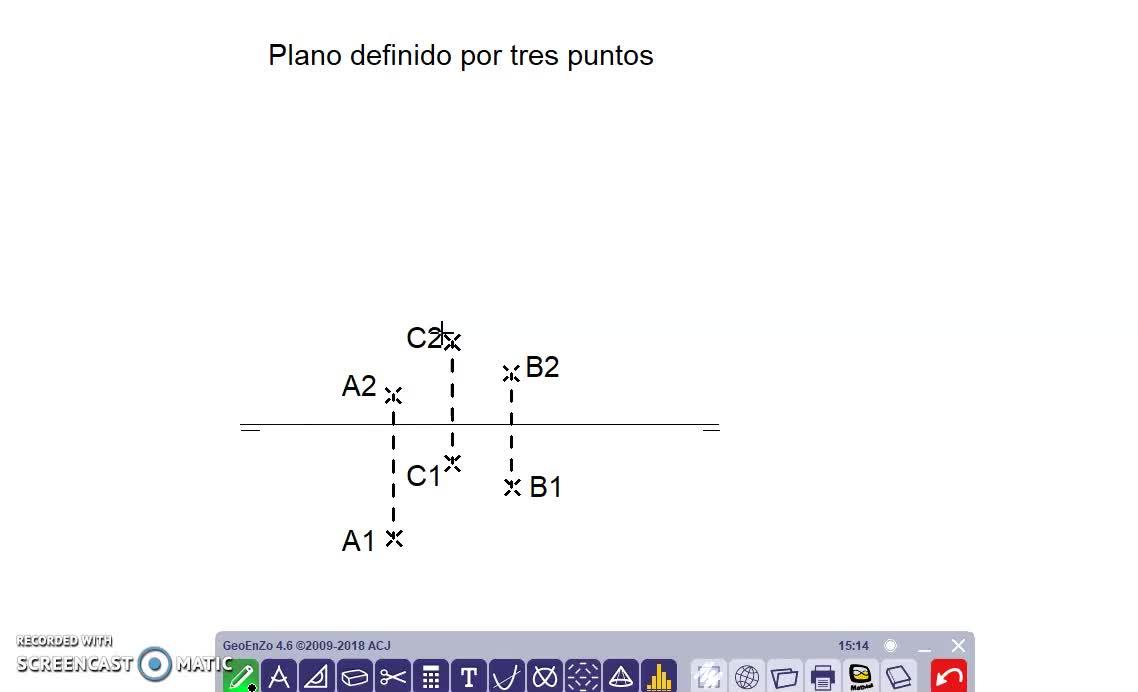

En este vídeo veremos cómo hallar las trazas de un plano que está definido por tres puntos. 00:00:00
En este caso, bueno, tres puntos no alineados definen un plano. 00:00:06
Y para poder dibujarlo tenemos que unir los puntos dos a dos para obtener dos rectas que se cortan. 00:00:11
Y una vez que tenemos las dos rectas que se cortan, pues ya sabemos cómo se realiza porque lo hemos visto en otros vídeos. 00:00:22
Vamos a ello. 00:00:27
Uniendo los puntos tendríamos, por un lado, la recta S2, uniendo A2 con C2, y la recta R2, uniendo C2 con B2. 00:00:31
Estas serían las proyecciones verticales y las proyecciones horizontales serían uniendo A con C, S, y C con B, R. 00:00:42
Ahora tendríamos que hallar los puntos de intersección con la línea de tierra, tanto los V como los H. 00:00:52
En los puntos de intersección de las proyecciones verticales con la línea de tierra tendríamos un punto que sería el punto H. 00:01:00
Por un lado tendríamos aquí H2, aquí H1 de la recta S y por otro lado tendríamos aquí H1 y H2 de la recta R. 00:01:16
Ahora tendríamos que hallar los puntos V, que son los puntos de intersección con el plano vertical de proyección. 00:01:43
Aquí donde intersecciona la R1 con la línea de tierra tendríamos el punto V, en este caso es V1, y aquí arriba V2. 00:01:49
Y donde intersecciona la recta S con la línea de tierra, pues lo mismo. 00:02:13
Uniríamos por un lado aquí arriba V2 y aquí abajo V1. 00:02:22
Y ahora para sacar las trazas de la recta tenemos que unir los puntos V2 y los H1. 00:02:32
Si nos damos cuenta al unirlo tendría que salir un punto común de intersección que coincide con la línea de tierra. 00:02:39
Estas serían las trazas del plano. 00:03:03
Las nombramos. Por un lado estaría la traza vertical del plano, en este caso, por ejemplo, el plano alfa, y la traza horizontal del plano alfa. 00:03:04
Ya lo tendríamos. 00:03:23
