2.1.1. Estructura básica Máquina de Von Neumann I

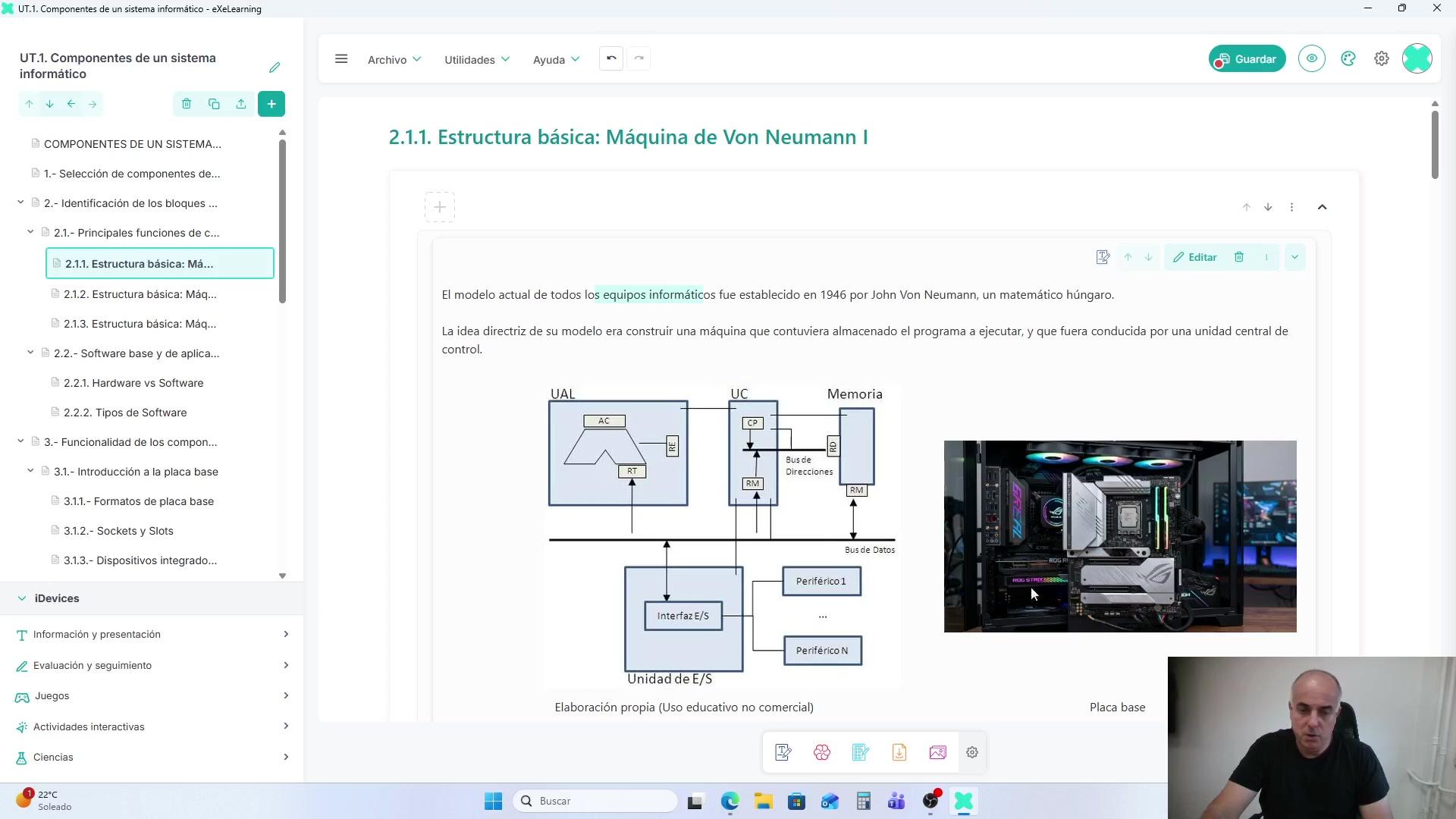

Estructura básica de un ordenador. ¿Cuál es la estructura básica de un ordenador? La máquina de Von Neumann, es decir, este modelo. 00:00:00

Modelo actual de todos los equipos informáticos, ¿de acuerdo? Tenemos aquí un equipo informático, todos pues tienen este modelo, que es el modelo de Von Neumann. 00:00:07

Vemos las partidas, unidad ferrometicológica, unidad de control, es decir, este es el procesador, la memoria, tenemos aquí la memoria RAM, 00:00:18

y aquí las interfaces de salida 00:00:26

los distintos periféricos, vamos a dar 00:00:28

el teclado, el monitor, de acuerdo 00:00:30

la idea era construir 00:00:32

una máquina, es decir, un ordenador 00:00:34

almacenar programas 00:00:36

ejecutar, es un programa, lo estamos 00:00:38

hablando, lo metes aquí en memoria 00:00:40

el programa tiene direcciones 00:00:42

y cada una de las instrucciones que tiene 00:00:43

es decir, un programa es un conjunto de instrucciones 00:00:45

dan las direcciones y los datos 00:00:47

va a la unidad aritmético-lógica 00:00:49

para estar calculando con esos datos 00:00:52

y ejecutas el programa 00:00:54

Va a la interfaz y bueno, ahora se ejecuta un programa y te va a salir por la pantalla del ordenador, ¿de acuerdo? Por la impresora, dependiendo del programa que vas a crear. Bueno, esto es conducido por la unidad central de control, se refiere al procesador, la CPU. 00:00:56

vamos a ver, según el modelo 00:01:12

los componentes de la computadora son 00:01:14

los siguientes, los que vemos aquí 00:01:16

tenemos aquí la CPU 00:01:18

la CPU consta de la ALU 00:01:21

la unidad de control y registros 00:01:22

vamos a ver 00:01:25

qué es la ALU, realiza operaciones 00:01:26

elementales, bueno, tenemos un procesador 00:01:29

lo estamos diciendo, y estas 00:01:31

operaciones, que tenemos aquí 00:01:33

unos datos, de acuerdo 00:01:35

suma, producto cartesiano 00:01:36

de acuerdo, las XOR 00:01:39

las OR, las SAN, las puertas lógicas 00:01:41

y sobre qué va a operar 00:01:43

sobre los datos de los programas 00:01:45

como es un programa, viene de la 00:01:47

memoria principal o 00:01:49

también hemos dicho que tenemos registros 00:01:51

estamos diciendo aquí que tenemos unos pequeños registros 00:01:53

entonces tenemos unos datos 00:01:55

tenemos un programa, nos van a ir 00:01:57

por aquí unos datos, este operador A 00:01:59

el operador B 00:02:01

y realizamos operaciones 00:02:02

que vemos aquí las distintas 00:02:04

la suma, la resta, multiplicación, la SAN 00:02:06

or not, ¿de acuerdo? sobre 00:02:09

esos datos para calcular un resultado 00:02:11

veamos aquí, por ejemplo, le metemos 00:02:13

un 4, le metemos un 1 00:02:15

luego le metemos una suma 00:02:17

¿de acuerdo? y nos dará 00:02:19

el resultado, el ordenador, el procesador 00:02:21

bueno, no hablo en este 00:02:23

caso, que tenemos aquí 00:02:25

unidad de control 00:02:26

vamos a ver, ¿qué es lo que hace? bueno, hemos dicho 00:02:28

procesador, tenemos un programa 00:02:31

tenemos unas direcciones, tenemos unos datos 00:02:33

y lo que va a hacer es leer 00:02:35

una instrucción después de otra 00:02:37

Tenemos la memoria, como os he dicho, tenemos las instrucciones 00:02:38

Coge una instrucción, la lee, la descodifica, que vemos aquí 00:02:41

Y después la ejecuta, ¿de acuerdo? 00:02:45

Y lo manda a su programa a lo que tenga que estar haciendo 00:02:47

Otra vez, búsqueda la siguiente instrucción 00:02:50

La descodifica la instrucción y la ejecuta, ¿de acuerdo? 00:02:53

Y de esta forma, bueno, pues vamos ejecutando un programa 00:02:57

Registros, bueno, como os he dicho, tenemos información, ¿de acuerdo? 00:03:00

datos de los programas y elementos de memoria que contiene información relativa a los programas que 00:03:08

estás ejecutando y para controlar el propio procesador bueno tienes un programa que vamos 00:03:15

a tener pues contra el programa porque instrucción voy de aquí registro de instrucción si tienes que 00:03:21

saberlo bien memoria principal como sesión laboral vamos aquí un bueno un dibujo de cómo funciona 00:03:26

tiene una dirección de memoria y tiene unas direcciones 00:03:33

como he comentado, tienes un programa en la memoria RAM 00:03:37

se te va a cargar aquí el programa que estamos diciendo 00:03:39

las instrucciones, tienes que estar dando la dirección de memoria 00:03:41

y los datos, es la encargada de memorizar 00:03:44

tanto los datos como los programas 00:03:48

¿de acuerdo? tienes un programa, ese programa 00:03:50

tiene instrucciones y tiene datos 00:03:53

unidad, entrada, salida, lo que hemos dicho para el programa 00:03:55

va a tener que sacar datos por pantalla, por teclado 00:03:59

por impresora y como tienes el programa lo ejecutas y 00:04:02

transfieres la información a los periféricos, teclado, ratón, impresora 00:04:06

buses, lo que hemos dicho, para interconectar 00:04:11

la dirección, bus de datos, bus 00:04:14

lo tenemos aquí puesto, bus de direcciones del programa y bus de datos 00:04:17

bien, tenemos un programa 00:04:23

este programa tiene instrucciones, tiene unos datos del programa y se la tenemos que 00:04:26

enviar a las unidades del ordenador lo hemos dicho a la cpu bien el núcleo de todo ordenador en la 00:04:30

cpu lo que hemos comentado antes de acuerdo cuya función principal es ejecutar programas como he 00:04:37

visto antes de acuerdo vamos a ver cómo lo hacíamos buscas busca la instrucción estás en memoria busca 00:04:44

la instrucción de la memoria la descodifica la ejecutas busca la siguiente instrucción 00:04:52

Descodifica, ejecutas 00:04:56

Es decir, tienes un programa 00:04:58

Vas a la memoria RAM, que estamos viendo 00:05:00

¿De acuerdo? Y vas a cada una 00:05:03

De las instrucciones 00:05:05

Vale, un programa es un conjunto 00:05:06

De instrucciones almacenadas 00:05:09

En posiciones sucesivas de memorias 00:05:11

Y que las vas a ejecutar 00:05:12

Secuencialmente 00:05:15

Bueno, realmente también vas a tener bifurcaciones 00:05:16

¿De acuerdo? Unif 00:05:19

Undewile, unwhile 00:05:21

Vamos aquí, lo que estamos diciendo 00:05:22

Un programa, esto es un programa 00:05:24

bancos con instrucciones y están almacenadas en la memoria ram de acuerdo la construcción 1 2 3 y 00:05:26

vamos a ver el equivalente bueno construcción 1 vemos aquí tenemos aquí una pequeña secuencia 00:05:34

en código ahora desamblador de acuerdo cargar a que tendrá un valor en la posición 10 y vemos con 00:05:40

cada una las instrucciones lo que vamos a hacer es decir se va cargando primero está luego está 00:05:50

luego está lo hemos dicho antes en memoria resident tenemos una memoria tanto programas 00:05:55

como los datos sobre lo que actúa vamos a memoria ram va a tener un programa que es todo esto y las 00:06:02

instrucciones lo hace añadir salto almacenar tal dato saltar y los datos de este programa que 00:06:08

tenemos aquí el 42 15 luego estos datos de la memoria se iba a la cpu y que tenía la luz de 00:06:15

acuerdo y la unidad de control el funcionamiento en la cpu consiste por lo que hemos dicho todo 00:06:22

el momento ir extrayendo sucesivamente instrucciones de memoria tienes ahí las 00:06:29

interpretas de acuerdo descodificar las extras de memoria los operandos otra vez lo de la anu 00:06:34

implicados en la operación que vas a hacer y le envía la unidad para realizar las operaciones y 00:06:40

hallar el resultado lo pasas al aula y después cuando ya lo has ejecutado pues vas haciendo lo 00:06:46

que diga el programa 00:06:53
