Teoría OHM. Potencia eléctrica y Efecto Joule

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 1 de abril de 2020 por Inmaculada M.

134 visualizaciones

Resumen teórico de la Ley de OHM

Más información Transcripción

Descargar la transcripción

En el vídeo de hoy vamos a continuar con nuestro tema de electrónica y electricidad que ya empezamos hace un tiempo 00:00:00
que habéis leído alguna información y habéis tenido que resolver algunas cuestiones 00:00:06
sobre las diferencias entre electricidad y electrónica, sobre las corrientes continuas y alternas 00:00:11
y luego nos hemos metido en tres conceptos que es el voltaje, que es la intensidad y que es la resistencia. 00:00:18
Bien, pues hoy vamos a hacer nuestra clase práctica con una iniciación de teoría. 00:00:24
Vamos a ver primero qué es la ley de Ohm, cómo son los circuitos dependiendo de cómo tengamos nuestras resistencias 00:00:30
y qué es el efecto de Joule y la potencia eléctrica. 00:00:37
Para empezar, vamos a ver que la ley de Ohm es una diferencia de tensión entre dos puntos. 00:00:42
Es decir, cuál es la resistencia que va a tener mi circuito dado un voltaje. 00:00:49
Como en ese circuito va a circular una corriente, 00:00:57
pues nosotros podemos establecer una relación entre el voltaje, la resistencia y la intensidad 00:01:01
que es conocida como la ley de Ohm. 00:01:06
Y que bueno, para acordarnos de la fórmula, pues siempre tenemos esa cancioncilla 00:01:08
que dice viva la reina de Inglaterra. 00:01:13

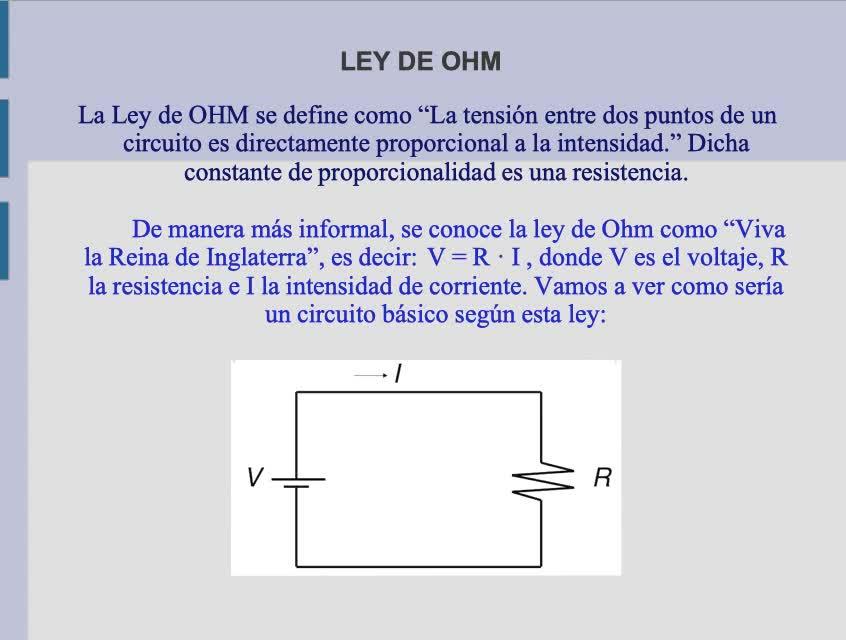

Así que tenemos que nuestra fórmula va a ser V igual a R por I, donde tenemos nuestro voltaje, si nos fijamos en nuestro circuito, vamos a tener nuestro voltaje, que puede ser una pila, vamos a tener nuestra resistencia, que es ese elemento que va a ir haciendo que el voltaje vaya disminuyendo, y la intensidad, que es ese traspaso de corriente a través de mi circuito. 00:01:15
circuito. Bueno, esta es la definición de la ley de Ohm. Dependiendo de nuestro circuito, pues vamos 00:01:41
a ver que podemos tener las resistencias de tres maneras. Las dos más básicas son en serie y en 00:01:51
paralelo. Vamos a fijarnos en las fórmulas que tenemos cuando hablamos de esas resistencias, 00:01:57
porque son las que nos van a ayudar a resolver las actividades que tenemos propuestas en el tema. 00:02:03
esta es la base, aunque nos parezca que aquí lo que hay son dibujitos y cuatro letras 00:02:09
en realidad es donde realmente tenemos que prestar atención para nuestras prácticas 00:02:15
mirad, cuando yo tengo las resistencias en serie 00:02:19
eso significa que una resistencia va a estar a continuación de otra 00:02:23
con lo cual voy a tener una serie de propiedades 00:02:26
esas propiedades me van a facilitar hallar resultados 00:02:29
como son por ejemplo las resistencias total 00:02:33
que tenemos en el circuito, que va a ser la suma de los valores de las resistencias que yo tenga. 00:02:36
O también el voltaje total, que también va a ser la suma de los voltajes que van a circular por todo el circuito. 00:02:42
La potencia total, que va a ser esas potencias que tenemos, que ahora veremos en qué consisten. 00:02:50
Y sin embargo, la intensidad de corriente en un circuito con resistencias en serie va a ser siempre la misma. 00:02:58
Da igual que yo quiera hallar la intensidad que va por la resistencia primera o la intensidad que va por la resistencia segunda, que van a ser igual a la total. 00:03:07
Si me voy a las resistencias que tengo en paralelo, esas resistencias, fijaros cómo estarían dispuestas en un circuito. 00:03:18
Estarían puestas una enfrente de la otra, no una al lado de la otra como estaban en serie 00:03:26
¿Qué características van a tener en este caso estas variables de mi circuito? 00:03:32
Pues mirad, la intensidad, que antes era la misma, ahora ya no lo es 00:03:38
Ahora es la suma de las intensidades que va por cada resistencia 00:03:42
Del mismo modo, la resistencia total va a ser la suma de la inversa de la resistencia 00:03:47
Es decir, 1 partido la resistencia en total va a ser 1 partido la primera resistencia más 1 partido la segunda resistencia. 00:03:55
Si yo sigo teniendo resistencia más 1 partido la tercera más 1 partido la cuarta, ¿vale? 00:04:05
Luego numéricamente ya veremos cómo se resuelve esto en los ejercicios que os propongo. 00:04:11
La potencia no ha variado, la potencia va a ser la misma porque da igual cómo estén las resistencias puestas. 00:04:16
la potencia total siempre va a ser la suma de las potencias y el voltaje si cambia aquí al estar las resistencias en paralelo mi voltaje se va a mantener porque es como si yo tapara una de las resistencias y me quedara con la otra entonces fijaros tendría un circuito básico donde tengo mis tres componentes voltaje intensidad resistencia que elimino esta resistencia pues me pasa lo mismo me quedo con el total que es voltaje intensidad y segunda resistencia 00:04:23
Por eso mi voltaje no va a variar. 00:04:53
Espero que pronto nos podamos ver y trabajar nuestras prácticas en el taller, que sé que os gusta mucho. 00:04:56
Si yo voy a poner estas resistencias que tengo en una placa protoboard, que como digo, espero hacerlas en el taller en breve, 00:05:02
pues yo en mi placa protoboard, fijaros, pongo dos resistencias, pongo mi voltaje, que puede ser una pila perfectamente, 00:05:11
coloco esas dos resistencias de modo de que siempre voy a conectar positivo con positivo y negativo con negativo 00:05:20
con la salvedad de que en serie voy a unir el negativo de una de las resistencias con el positivo de la otra 00:05:28
eso es mediante un cablecito 00:05:37
y en el paralelo, en las resistencias en paralelo, las dos resistencias se mantienen independientes 00:05:39
esta sería la diferencia que yo voy a ver en una placa protoboard 00:05:45
vamos a ver en qué consiste esa potencia eléctrica y ese efecto de Joule 00:05:50
y en los siguientes vídeos os voy a poner los ejercicios resueltos que tenéis vosotros en el tema resueltos 00:05:55
para que podáis luego hacer los ejercicios que realmente nos ocupan y que tenéis que resolver vosotros 00:06:02
Mirad, la potencia eléctrica no es ni más ni menos que la energía que se consume de cualquier electrodoméstico 00:06:08
De cualquier aparato que conectemos a la corriente 00:06:16
Y esa potencia lo que va a hacer es hacer una multiplicación del voltaje que consume 00:06:20
Con la intensidad que va a circular por ese circuito 00:06:30
Con lo tanto, la potencia es el voltaje por la intensidad y si recordamos esa fórmula de la ley de Ohm que teníamos, de viva la reina de Inglaterra, v igual a r por i, y sustituimos donde pone v, sustituyo r por i, obtengo una segunda fórmula de la potencia. 00:06:35
Las dos fórmulas son válidas, las dos fórmulas me ayudarán en función de los valores que yo tenga en mis problemas 00:06:54
Con lo cual quedarás con las dos fórmulas 00:07:01
Y esta segunda va a ser potencia igual a resistencia del circuito por intensidad al cuadrado 00:07:02
Después tenemos el efecto de Joule 00:07:09
El efecto de Joule no es ni más ni menos que el calor que se produce debido al rozamiento de los electrones por ese circuito eléctrico 00:07:12
entonces lo vamos a denotar con la letra Q 00:07:20
y vamos a decir que el calor, este efecto de Joule que se produce 00:07:24
es igual a la potencia eléctrica por el tiempo en el que se están moviendo los electrones 00:07:30
de modo que el calor será la resistencia por la intensidad al cuadrado por el tiempo 00:07:37
o también si utilizamos nuestra fórmula inicial el voltaje por el tiempo 00:07:44
por la intensidad y con esto hemos dado las nociones de teoría básica del tema 00:07:49
en el siguiente vídeo os voy a explicar los ejercicios que tenéis resueltos 00:07:57
para que os ayuden a resolver los vuestros 00:08:01
