Campo magnético generado por tres hilos - con vectores - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 16 de marzo de 2020 por Àngel Manuel G.

123 visualizaciones

En este vídeo calculamos el campo generado por dos hilos conductores paralelos sobre un tercero utilizando productos vectoriales.

Más información Transcripción

Descargar la transcripción

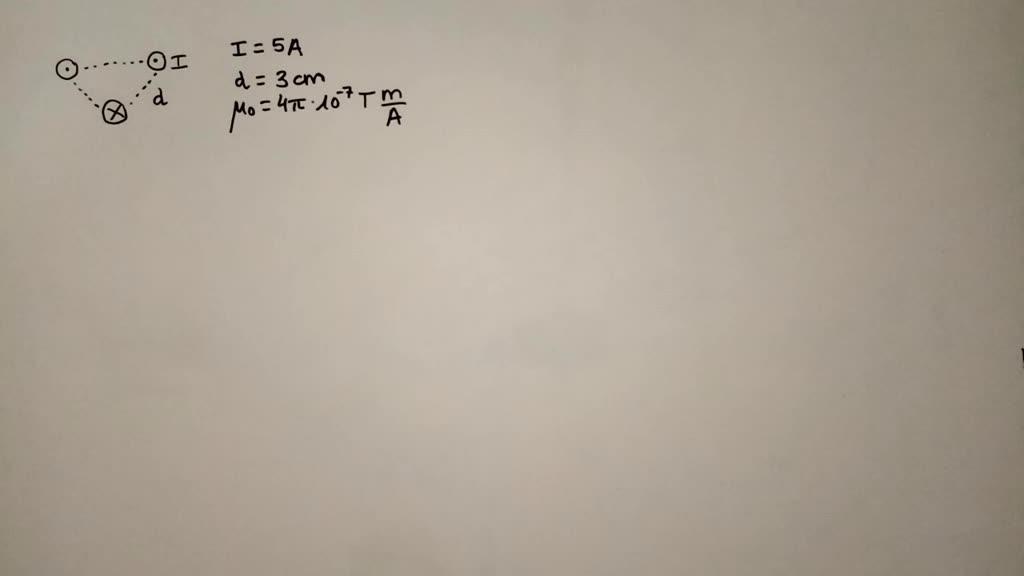

En este vídeo vamos a calcular el campo magnético que genera este tipo de distribución de corrientes. 00:00:05
En este caso tenemos dos corrientes que salen del papel hacia arriba y una corriente que entra en el papel hacia abajo. 00:00:12
Llamaremos a esta corriente 1, a esta 2 y a esta 3. 00:00:19
Lo que vamos a calcular es el campo que la corriente 2 genera sobre 1 00:00:26
y el campo que la corriente 3 genera sobre 1 00:00:32
y el campo total que siente la corriente 1 00:00:35
Y en este vídeo lo vamos a hacer con vectores 00:00:38
Bien, para hacerlo necesitamos por un lado el módulo 00:00:42
El módulo del campo que genera un hilo infinito 00:00:54
lo sacaremos utilizando la ley de Ampere 00:00:59
la ley de Ampere que dice que la circulación del campo magnético a través de un circuito cerrado 00:01:02
es mu sub cero por la intensidad que atraviesa ese circuito 00:01:12
si la aplicamos a un hilo infinito nos sale que el campo que solo depende de la distancia en perpendicular al hilo 00:01:17
es igual a mu sub cero por la intensidad de ese hilo dividido entre 2pi por la distancia al hilo 00:01:23
En el caso que lo apliquemos al hilo número 2, que está a una distancia de 3 centímetros del 1 y por el cual circulan 5 amperios, o al hilo número 3, por el cual también circulan 5 amperios y también está a 3 centímetros del hilo número 1, vamos a observar que nos sale el mismo valor. 00:01:33
Sustituyendo por D y recordando que tenemos que ponerla en metros 00:01:52
Nos sale un campo de 333,3 teslas 00:01:57
Esto es el módulo tanto del campo 2 como del campo 3 00:02:05
Ahora necesitamos calcular la dirección de cada uno de estos campos 00:02:10
Dirección 00:02:14
Para calcular la dirección y el sentido, claro, sentido 00:02:16
Nos apoyaremos en la ley de Biot-Savart 00:02:22
La ley de Biot y Savart es una ley que nos dice cómo calcular el campo desde cero 00:02:26
utilizando trocitos de hilo y suponiendo que cada uno genera su trocito de campo 00:02:39
Por lo tanto tendremos un diferencial de campo que viene dado por mu sub cero 00:02:44
por la intensidad entre 4pi por diferencial de L vectorial R gorrito 00:02:50
entre R cuadrado. Recordamos diferencial de L es un vector que coge como módulo un trocito del 00:02:56
cable y la dirección es la misma que la intensidad en ese cable, por lo tanto en este de aquí sería 00:03:05
dirección hacia arriba, en este de aquí sería dirección hacia abajo. R gorrito es un vector 00:03:11
unitario en la dirección que va desde el cable que genera el campo hasta el cable que recibe el 00:03:17
campo. En este caso si calculamos el campo de 2 en 1 es un vector unitario en esta dirección 00:03:22
mientras que si calculamos el campo de 3 en 1 va en esta dirección. R sería la distancia 00:03:28
entre estos cables, es decir D. Sin embargo como sólo queremos la dirección y el sentido 00:03:35
solamente vamos a fijarnos en esta parte de aquí y ni siquiera vamos a fijarnos en toda, 00:03:41
Vamos a fijarnos solamente en el sentido de diferencial de L y en el sentido de R gorrito. 00:03:47
Diferencial de L, en el caso 2, vamos a empezar por el caso 2, 00:03:54
diferencial de L va hacia la dirección positiva del eje Z, o sea, como más K. 00:03:59
R gorrito es un vector que va desde 2 hasta 1 con módulo 1, es un vector que va así. 00:04:06
Este es R gorrito de 2 hacia 1. 00:04:12
El regorrito de 2 hacia 1 va en la dirección opuesta al vector unitario i. 00:04:17
Cuando hagamos el producto vectorial de k, producto vectorial con menos i, sabemos que k con i es j, por lo tanto esto será menos j. 00:04:24
Si nos fijamos ahora en el conductor número 3, diferencial de L, es ahora en el sentido opuesto al eje Z porque entramos hacia adentro, por lo tanto es menos K. 00:04:38
Y el vector r gorrito ahora será como este, r de 3 en 1, y r de 3 en 1, para poderlo calcular, sabremos que este de aquí es un ángulo de 60 grados. 00:04:56
Por lo tanto, r de 3 en 1 será el coseno de 60 negativo y coseno de 60 como menos i más el seno de 60, la parte positiva, seno de 60 y ahora va hacia arriba, por lo tanto, como un más j. 00:05:14
Si ahora hacemos el producto vectorial tendremos que menos k, producto vectorial con el coseno de 60 por i y negativo más el seno de 60 por j nos va a dar, pues el k con el i nos va a dar j menos con menos más, 00:05:37
entonces nos va a dar coseno de 60 que es un medio más un medio de j 00:06:09
luego k con j nos va a dar menos y que con el signo menos es más 00:06:15
y el seno de 60 que es raíz de 3 dividido entre 2 y 00:06:21
si los dibujamos este sería el conductor número 1 00:06:27
vemos que es más j y más i, por lo tanto es un campo así 00:06:32
este es el campo que 3 hace sobre 1 00:06:40
y este de aquí va como menos j, es decir, así 00:06:45
este sería el campo que 2 hace sobre 1 00:06:51
¿Cómo podemos saber el campo total? Pues simplemente multiplicando 00:06:55
el módulo por su vector 00:07:00
entonces el campo que 2 hace sobre 1 00:07:04
será 333,3 por menos j 00:07:06
y no nos olvidamos las unidades teslas 00:07:14
el campo que 3 hace sobre 1 00:07:19
es 333,3 por raíz de 3 partido por 2 y más un medio de j teslas. 00:07:23
Si ahora aplicamos el principio de superposición, sumamos estos dos campos vectorialmente, entonces la parte de la i no tiene pareja en el campo 2, por lo tanto se quedará igual, la parte de la j sin embargo sí la tiene y como tiene el mismo módulo directamente sumamos la parte del vector y nos quedará menos un medio. 00:07:39
por lo tanto el campo total que siente el conductor número 1 será 333, ya le quito una cifra significativa porque es resultado final, por raíz de 3 dividido entre 2 que es 0,866i 00:08:08
Y ahora en lugar de más un medio, como le hemos restado uno, nos queda menos un medio, menos 0,500J. 00:08:26
Y, insisto, no nos olvidamos de las unidades. 00:08:36
Si quisiéramos calcular el campo que recibe 2 o el campo que recibe 3, lo haríamos de la misma forma. 00:08:44
