DEFORMACIONES TECTONICAS

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 26 de abril de 2015 por María Elena E.

495 visualizaciones

Tipos de deformaciones de las rocas producidas por la dinámica terrestre

Más información Transcripción

Descargar la transcripción

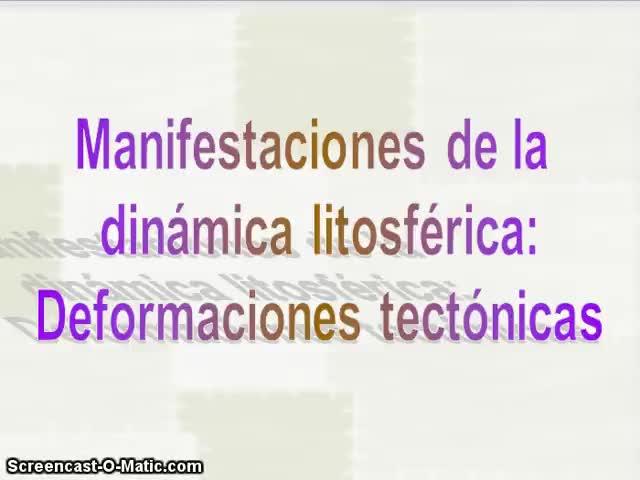

Hoy vamos a empezar a estudiar las deformaciones tectónicas como ejemplo de manifestaciones de la dinámica litosférica. 00:00:00
Queda de manifiesto en las rocas de la corteza que están soportando una serie de presiones como son la presión litostática o presión de carga debido a los materiales suprayacentes 00:00:09
y a las presiones dirigidas provocadas por el movimiento de las placas litosféricas. 00:00:21
Estas presiones provocan varios tipos de deformaciones, las deformaciones elásticas, las deformaciones plásticas y las deformaciones por rotura o deformaciones rígidas. 00:00:28
Hay que recordar que todos los materiales se van a comportar elástica, plástica y rígidamente y esto va a depender del tipo del esfuerzo al que se vean sometidos. 00:00:42
Aquí vemos una gráfica en la que se representa el esfuerzo frente al porcentaje de deformación que sufre un material y podemos observar que a medida que aumenta el esfuerzo, el material se va deformando, en principio elásticamente, pero si se sobrepasa el límite de elasticidad y se sigue sometiendo al material a un mayor esfuerzo, este ya se va a deformar plásticamente. 00:00:55
Si continuamos sometiéndolo a un esfuerzo puede alcanzar el límite de rotura a partir del cual el material se va a fracturar. 00:01:23
Por eso tenemos las deformaciones elásticas que se caracterizan porque el material recupera su forma y volumen cuando cesa el esfuerzo, las deformaciones plásticas o dúctiles que se caracterizan porque el material permanece deformado después de haber cesado el esfuerzo. 00:01:35
Es por tanto una deformación permanente en la cual hay una continuidad en el material, a diferencia de lo que ocurre en las deformaciones rígidas o por rotura, en las cuales el esfuerzo hace perder la cohesión interna del material y éste se fractura, siendo también una deformación permanente. 00:01:57
permanente. Aquí tenemos representados los tipos de esfuerzos y deformaciones. Los esfuerzos 00:02:22
tectónicos pueden ser debidos a una compresión por fuerzas convergentes o se pueden deber 00:02:31
a una atracción si los esfuerzos son divergentes o pueden ser de cizalla cuando el material 00:02:39
se ve sometido a fuerzas paralelas, pero que actúan en sentidos opuestos. 00:02:47
De esta forma podemos tener deformaciones elásticas, o plásticas, o rígidas, o por rotura. 00:02:53
Pero además tenemos que tener en cuenta que no sólo el esfuerzo va a influir en el tipo de deformación, 00:03:02
sino que hay otros factores que influyen en este proceso, como son la temperatura, la presión litostática y la presencia de fluidos. 00:03:13
El incremento de cualquiera de estos factores va a provocar un aumento en la plasticidad del material. 00:03:26
Y por otro lado, el tiempo al que se ve sometido la deformación del material o el esfuerzo al que se ve sometido el material va a ser un factor que va a provocar que la deformación sea más o menos acentuada como hemos visto en la gráfica anterior. 00:03:32
En esta gráfica vemos el comportamiento del cuarzo, pero variando tanto el grado de humedad como la temperatura. 00:04:00
Entonces vemos cómo va variando el límite de elasticidad y de plasticidad del material. 00:04:13
Para comprobar que habéis entendido estos factores vais a contestar a las preguntas que tenéis aquí presentadas. 00:04:22
Y vamos a detenernos ya en el estudio de las deformaciones permanentes, que son las que en realidad nos van a interesar a nosotros desde el punto de vista geológico, las plásticas y las fracturas. 00:04:37
Las deformaciones plásticas van a originar los denominados pliegues, como los que podéis ver aquí, y las deformaciones rígidas van a originar las diaclasas y las fallas. 00:04:55
Aquí en esta fotografía tenemos un ejemplo de una falla, vemos perfectamente la fractura y cómo si hay un desplazamiento del material a ambos lados de este plano de fractura. 00:05:08
Vamos a empezar a estudiar los distintos tipos de deformaciones y vamos a comenzar con los pliegues, que son flexiones u ondulaciones que presentan las masas de roca. 00:05:23
Los pliegues van a cambiar la disposición horizontal inicial que poseen los estratos y pueden producirse a nivel microscópico como lo estamos viendo aquí o a nivel macroscópico como lo vemos en esta otra fotografía. 00:05:34
Para caracterizar los pliegues y poder definirlos, se definen los elementos de un pliegue que tenéis presentados en esta imagen. 00:05:53
Vamos a empezar por el núcleo, que como su nombre indica es la zona más interna del pliegue. 00:06:05
El plano axial, que es un plano imaginario que divide al pliegue en dos mitades. 00:06:11
A un lado del plano axial encontramos un flanco y al otro lado el otro flanco. 00:06:18
La charnela es la zona del pliegue que tiene una máxima curvatura, es decir, donde se produce la inflexión del pliegue. 00:06:27
El eje del pliegue que es la intersección del plano axial con la charnela. 00:06:41
y la cresta, que es la zona más alta del pliegue, como su nombre nos indica. 00:06:46
Y aquí vemos los tipos de pliegue, que se pueden clasificar atendiendo a distintos criterios. 00:06:56
Uno de ellos es la antigüedad de los materiales que hay en el núcleo del pliegue. 00:07:04
Si los materiales son más modernos que los que hay a los lados, obtendremos un sinclinal y cuando el núcleo del pliegue se encuentra en los materiales más antiguos, estaremos ante un anticlinal. 00:07:08
Anticlinar, según la posición del plano axial, pues podemos tener pliegues rectos, pliegues inclinados y pliegues tumbados, en los que vemos que la inclinación del plano axial se va haciendo cada vez más horizontal. 00:07:24
Y por su simetría, pues podemos tener pliegues simétricos o pliegues asimétricos, como este que vemos aquí en esta figura. 00:07:43
Aquí vemos distintos tipos de pliegues, vemos un anticlinal, sinclinal y de nuevo un anticlinal. 00:07:56
Aquí también estamos viendo otros tipos de pliegues, por ejemplo, vemos aquí un pliegue que se denomina en rodilla. 00:08:03
Esta fotografía formaría parte del flanco de un pliegue y de nuevo aquí tenemos un pliegue, también en rodilla, es un anticlinal. 00:08:13
que está asociado a una fractura 00:08:24
y aprovechamos para comenzar a ver las deformaciones por rotura o deformaciones rígidas 00:08:28
es decir, las fracturas 00:08:37
que se originan cuando el esfuerzo al que se somete un material, una roca 00:08:39
supera su límite de rotura 00:08:45
se pueden distinguir dos tipos de deformaciones rígidas 00:08:48
las diaclasas y las fallas 00:08:52
Las diaclasas son fracturas en las que los bloques no se desplazan uno con respecto al otro 00:08:54
o lo hacen ensanchando la grieta entre ellos 00:09:01
Pueden ser grietas de desecación producidas en materiales arcillosos cuando se deshidratan 00:09:04
Pueden ser disyunciones columnares que son grietas poligonales 00:09:13
que se forman en rocas magmáticas al solidificarse 00:09:18
Concretamente rocas volcánicas serían más altos, aquí tenemos más altos columnares y ya entramos en las fracturas en las que hay no solamente un movimiento, no solamente una grieta, sino que hay un movimiento a ambos lados de ese plano imaginario de fractura. 00:09:23
vemos aquí dos casos, un bloque fallado y aquí un corte de una carretera 00:09:48
en el que también se ve perfectamente este plano de fractura 00:09:56
en el que hay un desplazamiento de este estrato que está en un color más claro 00:10:02
en este caso la falla va a ser inversa 00:10:08
y de la misma manera que se definían elementos de un pliegue 00:10:12
También se definen elementos de una falla. Tenemos el plano de falla, que es la superficie a lo largo de la cual se produce el desplazamiento de los bloques fracturados. A ambos lados del plano de falla tenemos el labio levantado y el labio hundido. 00:10:21
Y por último, el salto de falla, que es el desplazamiento entre ambos labios medido en metros. 00:10:39
Vamos a ver los grandes tipos de fallas. Son las fallas normales o de gravedad, son aquellas en las que el plano de falla está inclinado hacia el labio hundido y se originan por fuerzas distensivas o de tracción. 00:10:50
Las fallas inversas son aquellas en las que el plano de falla está inclinado hacia el labio levantado y se originan por fuerzas compresivas. 00:11:15
y las fallas de desgarre o de dirección en las que hay un desplazamiento en sentido horizontal, por tanto no hay ni labio levantado ni labio hundido, se producen por esfuerzos de cizalla. 00:11:29
Aquí podemos ver una falla normal en la que el plano de falla está inclinado hacia el labio hundido 00:11:49
Y aquí vemos una falla inversa en la que el plano de falla está inclinado hacia el labio levantado 00:12:00
Se ve muy bien porque perdemos esta continuidad 00:12:10
Normalmente en la naturaleza nos vamos a encontrar las fallas asociadas entre sí 00:12:14
como por ejemplo la imagen que vemos aquí 00:12:22
que forman los Horst o pilares tectónicos 00:12:25
que son sistemas de fallas escalonadas con un bloque central elevado 00:12:29
y los Graven o fosas tectónicas 00:12:33
que son sistemas de fallas escalonadas con una depresión en el centro 00:12:37
como por ejemplo por la que discurre el río Manzanares 00:12:42
Aquí tenemos fallas asociadas y aquí os he incluido un cuadro resumen con las principales deformaciones que hemos estudiado. 00:12:48
Ahora tenéis que elaborar una serie de actividades para comprobar que habéis entendido lo expuesto. 00:13:08
lo primero que tenéis que hacer es identificar las deformaciones tectónicas 00:13:17
y una serie de fotografías indicando el tipo de deformación 00:13:22
es decir, si es plástica o rígida 00:13:27
el tipo de esfuerzo que la ha originado 00:13:30
si es un esfuerzo compresivo, distensivo o de cizalla 00:13:33
y el nombre que recibe 00:13:36
es decir, si son diaclasas, si son pliegues y de qué tipo 00:13:39
y si son fallas y de qué tipo 00:13:42
vais observando las fotografías 00:13:44
Aquí tenemos la segunda fotografía, la tercera y cuarta fotografía, dos fotografías más, en esta observar que hay dos deformaciones y las tres últimas fotografías que tenéis que identificar. 00:13:49
