Servicio DHCP - Vídeo 6 de 6 - Configuración en Windows Server 2012 - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 28 de octubre de 2020 por Jose Antonio J.

120 visualizaciones

Servicio DHCP
Ciclo: Grado Medio Sistemas Microinformáticos y Redes
Módulo: Servicios en Red

Más información Transcripción

Descargar la transcripción

En esta práctica vamos a ver la configuración de un servidor de HTTP con Windows Server 2012. 00:00:01
Tenemos el enunciado de la práctica en la hoja correspondiente a la unidad de HTTP. 00:00:11
Aquí tenemos unas imágenes, unas obras de VirtualBox con varios sistemas operativos preconfigurados. 00:00:18
En este caso vamos a utilizar esta, que es Lando A, que es una máquina Windows Server 2012. Se puede descargar de aquí y se puede montar. La configuración, según el enunciado de la práctica, dice que tenemos que crear un servidor que tenga esta IP fija. 00:00:25
La IP sería 172.16.200.200 porque en el caso del servidor que voy a aplicar yo, voy a poner aquí en XX, voy a poner 00. Si lo hacéis en una máquina de un alumno, el alumno 05, por ejemplo, pues sería la red 172.16.205.0 y el servidor DHCP sería el 172.16.205.2. 00:00:40
la máscara de 24 bits 00:01:08
y el gateway 00:01:10
le vamos a dar este 00:01:12
bueno, esto aquí faltaría 00:01:15
el 201 00:01:18
es un gateway 00:01:20
imaginario, yo voy a suponer que 00:01:22
existe en mi red y lo voy a configurar así 00:01:24
para todos los clientes de HTTP 00:01:26
y el DNS para 00:01:28
todos también va a ser el 8888 00:01:30
luego 00:01:33
en el enunciado nos dice que vamos 00:01:34
a configurar un servidor de HTTP 00:01:36
que dé direcciones a sus clientes en el rango de 172.16, en mi caso 210 a la 99. 00:01:38
Bien, pues aquí tengo mi servidor Windows, voy a entrar en el panel de administración del equipo 00:01:47
y lo que tengo que hacer es añadir el rol de servidor de HCP, porque esta máquina, en principio, 00:01:52
puede tener muchos roles, puede hacer muchas funciones, pero todas no vienen configuradas para arrancar por defecto, 00:01:59
arrancar las que se activen. Ahora mismo, aquí no tiene activado el servidor de HCP, así que lo voy a agregar, 00:02:06
agregar roles y características, aquí salen una serie de pantallitas que hay que ir leyendo, voy a hacer una instalación 00:02:16
basada en roles o características, vamos a seleccionar el servidor A para instalar sobre él este rol, 00:02:24
aquí me salen los roles posibles 00:02:35
que le puedo asignar, le digo que sea 00:02:37
un servidor de HCP 00:02:39
que me agregue a la 00:02:40
característica correspondiente 00:02:43
le dimos 00:02:44
no sé si aquí le faltaría 00:02:46
alguna otra opción que podríamos 00:02:49
instalar, en principio no necesitamos ninguna de estas 00:02:50
así que 00:02:53
un poco por encima 00:02:56
y bueno, si nos hubieran 00:02:58
dicho que tuvieron que instalar alguna más 00:03:01
pero en principio creo que no 00:03:03
No hay ninguna relacionada necesaria para DHCP. Y ya le damos aquí. Bueno, podríamos decirle que reiniciar automáticamente el servidor en caso necesario. Yo le voy a decir que no lo reinicie. Si luego lo tengo que reiniciar manualmente, pues vale. 00:03:04
Instalo el roll. Esta operativa lleva un pequeño tiempo, demora, en el que va a ir realizando las operaciones necesarias. Voy a poner la grabación en pausa. 00:03:22
Veis la barra de progreso que ha avanzado un poco. Llevamos un minuto o dos minutos realizando esta instalación. Voy a volver a ponerlo en pausa y ya ha terminado de instalar todo lo necesario para que mi máquina sea un servidor de HTTP. 00:03:36
A veces en algunos de los roles que se instalan en Windows Server nos dice que hay que completar la configuración con alguna característica adicional. 00:04:01
Le voy a decir aquí que sí, no sé lo que me va a preguntar exactamente. 00:04:09
Me va a decir, bueno, si quiero crear rotos de seguridad y tal, bueno, en principio no voy a hacer nada de esto. 00:04:13
Le voy a dejar que lo haga todo por defecto. 00:04:20
Y con esto ya estaría el rol. 00:04:23
Aquí aparece a la izquierda que tenemos un servidor de HTTP. Ahora faltaría configurarlo para que dé las direcciones del ámbito o del rango que quiero que dé. 00:04:32
Bueno, y previamente, muy importante, antes de darle las direcciones, yo tengo que configurar una IP fija en esta máquina. 00:04:44
Esta máquina ahora mismo tiene una IP 10.0.2.15 que se la obtiene por NAT porque yo tenía la configuración. En VirtualBox, la configuración que le he dado a este servidor es una configuración de red con dos interfaces. 00:04:52
Una interfaz está conectada a Pornhub, es decir, esta sería la que tiene salida directa hacia mi equipo, 00:05:10
hacia el ordenador que tiene instalado este VirtualBox y por esta interfaz podría salir a Internet. 00:05:16
Y la otra es una red interna que está conectada a una red virtual que se llama SNR, que es la misma en la que está el cliente. 00:05:24
Entonces en esta es en la que yo tengo que asignarle una IP fija para que pueda ser servidor de HCP. Me he abierto las características avanzadas para ver cuál es su dirección MAC para poder identificarla cuando entre ahora a ver las redes que tiene mi máquina virtual. 00:05:33
Y veo que la MAC acaba en 6A5E. Voy a volver a mi ordenador y voy a abrir el terminal de comandos. Y aquí voy a ejecutar ipconfig para ver las características de las redes que tiene esta máquina. 00:05:54
Y mientras se va ejecutando, también voy a abrir el centro de redes. Aquí tenemos una interfaz de red, un adaptador de red, el Ethernet 2, es el que tiene la IP que obtiene el equipo por NAT, es decir, la que sale a Internet. 00:06:16
Esta no la voy a tocar. La que voy a tocar es esta, que se ha configurado con una IP genérica y yo la voy a cambiar por una 172.16, etc. ¿Cómo lo cambio? Pues viendo aquí, al centro de redes, fijaos que el que quiero cambiar es el adaptador de Acernet. 00:06:41
El otro es adaptador de Ethernet 2. Voy a buscar en redes, mejor lo abro con el botón derecho, voy al centro de redes y recursos. Y aquí veo cambiar la configuración de los adaptadores. 00:06:58
Me salen los dos 00:07:16
Está el adaptador de red 00:07:18
Y el 2 00:07:21
El Ethernet 1 y el Ethernet 2 00:07:22
Que según esta ventanita 00:07:24
El que yo quiero cambiar 00:07:27
Es el Ethernet 1 00:07:28
No el 2 00:07:30
Quiero cambiar esto 00:07:31
Entro aquí en el Ethernet 1 00:07:33
Propiedades 00:07:35
Para IPv4 00:07:37
Y me tiene puestas 00:07:41
Unos parámetros fijos 00:07:43
yo estos parámetros los voy a cambiar 00:07:47
272.16.200 00:07:48
habíamos dicho 00:07:55
la máscara la voy a dejar 00:07:57
y la puerta de enlace la voy a poner 00:07:59
de acuerdo con las especificaciones 00:08:00
que he denunciado 00:08:03
era esta 00:08:05
luego el servidor DNS 00:08:05
me decía que pusiera el 8888 00:08:07
y este no me decía nada 00:08:10
ahora lo podría dejar 00:08:12
porque como este va a fallar 00:08:14
se iría a buscar en la segunda dirección 00:08:16
configurada, igual, sería igual 00:08:18
le voy a aceptar, cerrar 00:08:21
y vamos a ver si ha cogido estos parámetros 00:08:22
algunas veces el Windows Server a través de 00:08:24
VirtualBox no es muy 00:08:27
eficiente o eficaz 00:08:29
o en fin, no funciona muy bien, en este caso 00:08:33
sí que lo ha hecho, ha cogido la IP 00:08:34
correspondiente, ah perdón 00:08:37
tiene dos IPs, esta 00:08:39
tendría que bajarla de alguna forma 00:08:40
supongo que, bueno 00:08:43
no sé si lo puedo 00:08:44
hacer aquí y si no 00:08:47
reinicio la máquina y se supone que arrancará 00:08:48
vamos a ver 00:08:50
voy a 00:08:52
volver a ver 00:08:53
IPv4 00:08:55
IPv4 00:09:02
bueno pues algo 00:09:05
algo raro hace VirtualBox 00:09:07
lo que voy a hacer es reiniciar la máquina 00:09:09
y voy a quitar esa interfaz 00:09:12
lo que voy a hacer cuando encuentro este tipo de problemas 00:09:13
muchas veces lo resuelvo 00:09:16
instalando una interfaz nueva 00:09:17
a nivel de 00:09:19
VirtualBox 00:09:20
y reiniciando la máquina 00:09:23
entonces es lo que voy a hacer 00:09:25
pauso la grabación un poco 00:09:27
vale, ya he parado la máquina 00:09:30
entonces ahora la voy a arrancar 00:09:33
pero antes de eso voy a entrar a redes 00:09:34
y como la que me está dando problemas 00:09:37
es esta, lo que voy a hacer es deshabilitarla 00:09:39
entonces aquí 00:09:41
voy a habilitar otra 00:09:42
otra red diferente, es decir que sea 00:09:44
por red interna 00:09:47
a la red interna SMR 00:09:48
que me parece que era la que estaba usando también en el cliente, para que se vea, para que el cliente y el servidor estén conectados por un cable. 00:09:50
Mira, aquí en avanzador me aparece la dirección MAC que se le da a esta nueva interfaz, que también hice antes. 00:09:57
Bueno, voy a decir que arranque la máquina y ahora va a arrancar con una dirección IP que tendrá salida a Internet 00:10:04
y otra que será para la red interna en la que voy a configurar la IP correspondiente. 00:10:12
Bueno, pues ya tenemos la máquina Windows Server arrancada. Vamos a entrar a configurar la nueva interfaz de red que le he dado. Puso el botón derecho, abrí el centro de redes y compartidos, cambiar la configuración del adaptador. 00:10:17
esta es la nueva interfaz que le he dado 00:10:36
como la que tenía antes de Cernet 00:10:38
no funcionaba bien 00:10:40
pues ahora en esta voy a configurar 00:10:40
le quito el IPv6 00:10:44
y voy a entrar a configurar el IPv4 00:10:45
voy a decir que tenga una dirección 00:10:48
fija 172.16.100.2 00:10:50
con una máscara 00:10:54
de 24 bits 00:10:56
y la puerta de enlace 00:10:59
16.100.1 00:11:01
servidor DNS 00:11:05
8888 00:11:06
esta sería 00:11:09
la configuración 00:11:11
de red ya buena 00:11:14
vamos a ver si la acepta 00:11:15
en línea de comandos 00:11:17
tendríamos que verla 00:11:20
levantada y con esa IP 00:11:21
aquí está 00:11:24
ya tengo una IP 00:11:26
fija, ya puedo 00:11:30
configurar el servicio de HCP 00:11:31
El servicio de HCP se configura aquí. Puedo dar a herramientas y HCP. En esta ventanita voy a poner los parámetros que quiero. Tengo que irme a la configuración de IP y IP4. Dentro de aquí no hay nada ahora mismo, está vacío. 00:11:33
Entonces, tengo que irme a este menú, a este botón que dice ámbito nuevo. Voy a crear un ámbito que es el rango de direcciones que va a tener mi servidor. Esto es una etiqueta, le puedo poner el nombre que yo quiera, ¿vale? Voy a llamarle rango SMR. 00:11:57
Y aquí, direcciones de la 10 a la 99. 00:12:16
Así. 00:12:26
Le voy a decir cuál es la dirección IP inicial, 172.10.210. 00:12:28
Y la última, 172.10.299. 00:12:34
La máscara va a ser de 24, como habíamos dicho. 00:12:40
Aquí tenemos la máscara. 00:12:44
Vamos adelante. 00:12:46
la dirección 00:12:47
ah bueno, estas son 00:12:48
exclusiones, no voy a poner 00:12:51
ninguna exclusión, voy a coger todo el rango 00:12:53
de la 10 a la 99, si yo quisiera escribir 00:12:55
alguna dirección la pondría 00:12:57
el list time lo voy a bajar un poco 00:12:58
voy a decir que de 10 minutos 00:13:03
y luego 00:13:05
configuramos estas opciones ahora 00:13:08
pues venga 00:13:11
aquí podríamos agregar 00:13:11
vale 00:13:14
la dirección IP 00:13:16
de la puerta de enlace 00:13:19
172 00:13:21
101 00:13:25
y ahora le digo 00:13:27
que continúe 00:13:29
y ya, bueno, le puedo poner aquí algún detalle 00:13:30
más del nombre del servidor, no lo pongo 00:13:33
no voy a poner 00:13:35
nada de wing 00:13:37
y le digo que active el ámbito 00:13:38
ahora mismo, finalizamos 00:13:41
ya tenemos aquí activado el ámbito 00:13:43
con lo cual ahora mismo mi servidor 00:13:46
debería estar ya funcionando 00:13:47
como servidor de HTTP 00:13:51
ofreciendo las direcciones 10 a la 99 00:13:52
concesiones ahora mismo no tiene ninguna 00:13:54
le voy a ir al cliente 00:13:56
esta es una máquina 00:13:58
Windows que está conectada 00:14:01
a través de un cable 00:14:02
que va a un hub 00:14:04
y yo aquí no tengo ahora mismo 00:14:06
ninguna IP en esta 00:14:09
interfaz 00:14:11
lo voy a volver a verificar 00:14:11
efectivamente 00:14:15
He ejecutado IPA y sigue vacío. Entonces ahora voy a lanzar un comando que lo que hace es coger, buscar IPs para mis interfaces que no están configuradas. DHCLIENT-V. Era menos V. Bueno, no me acuerdo. Era menos V. 00:14:16
Ahora vuelvo a poner IPA. Fijaos que aquí ha hecho antes un DHCP request por la interfaz que queríamos que cogiera un IP y también ha hecho el DHCP request por la otra. El de la otra no ha cambiado, pero vamos a ver si ha cogido alguna. 00:14:41
Ahora mismo no la ha cogido 00:14:56
Pero yo creo que es cuestión de tiempo 00:14:59
Que la coja 00:15:02
Si os fijáis 00:15:05
Aquí en el fichero de mensajes 00:15:10
Se ven 00:15:13
Las tramas 00:15:16
Que se han ido intercambiando 00:15:17
Aquí hay unos DHCP Discover 00:15:19
Que han estado pidiendo 00:15:22
Una IP 00:15:24
Y luego 00:15:26
Un DHCP Request 00:15:27
O sea, en algún momento el servidor le ha ofrecido esta IP y la debería haber cogido el cliente, debería haberse configurado. Pero no veo aquí en ningún momento los mensajes desde el servidor. Si me voy a la ventana del servidor, tampoco hay asignado. Entonces, no sé muy bien por qué no se ha asignado. Voy a hacer un poco de troubleshooting. 00:15:30
Después de investigar un poco me he dado cuenta de que aquí había configurado en el servidor la dirección 172.16.100, pero en las especificaciones, en mi tarea, yo había puesto que el servidor Windows tenía que tener la dirección 200. 00:15:54
Entonces esto es incompatible con el rango que le he dado, porque yo le he dado un rango de direcciones que van desde la 200. 00:16:19
Si entramos aquí al DHCP, pues veis que el ámbito utiliza las direcciones, además hay algo mal, después de un 10, está mal, está totalmente mal el ámbito. 00:16:28
Voy a corregir las dos cosas 00:16:50
Primero, la IP de la máquina 00:16:51
Esto es un típico ejercicio de troubleshooting 00:16:53
Yo os puedo dar una máquina mal configurada 00:16:59
Y os puedo decir que la pongáis en marcha 00:17:00
Entonces normalmente 00:17:03
Puede que haya algún parámetro 00:17:04
Mal configurado 00:17:06
Vamos a entrar aquí a propiedades 00:17:09
Busco la IP 00:17:13
Le pongo 172.16.200 00:17:15
Y aquí 200 00:17:21
Ya está asignado todo 00:17:25
¿Por qué? Porque la intenté configurar anteriormente 00:17:34
Cuando tenía la otra interfaz levantada 00:17:41
Le había dado esa dirección 00:17:44
Muy bien, ya tengo esta dirección 00:17:46
Voy a confirmar que esto está bien a nivel de sistema 00:17:48
Bien, está a la 200 00:17:55
Ahora voy a modificar el rango 00:18:00
Este rango lo voy a eliminar 00:18:01
Este ámbito lo voy a quitar entero 00:18:03
Sí. Y ahora le digo que cree uno nuevo. 00:18:16
La máscara de red, hemos dicho que era 24. 00:19:01
Ahora, ya tengo el ámbito configurado. Y si entro en el ámbito, puedo ver qué concesiones se han realizado, si es que se ha realizado alguna. 00:19:35
No hay elementos que hayan realizado esta concesión. 00:19:50
Vengo aquí al cliente, veo que la interfaz 8 tiene una IP mal configurada. 00:19:57
Esto es porque ha utilizado el protocolo APIPA para darse una IP estándar, digamos, una 169 estándar. 00:20:07
Voy a decir que la intente refrescar y ahora sí que está haciendo un request de esta IP de la 10 en la interfaz correspondiente. Aquí la tenemos. Ya tengo la IP configurada y ahora hago un ping al servidor simplemente para ver si me contesta. 00:20:16
Bueno, a lo mejor no me va a contestar porque los Windows 00:20:38
Para que contesten al ping 00:20:40

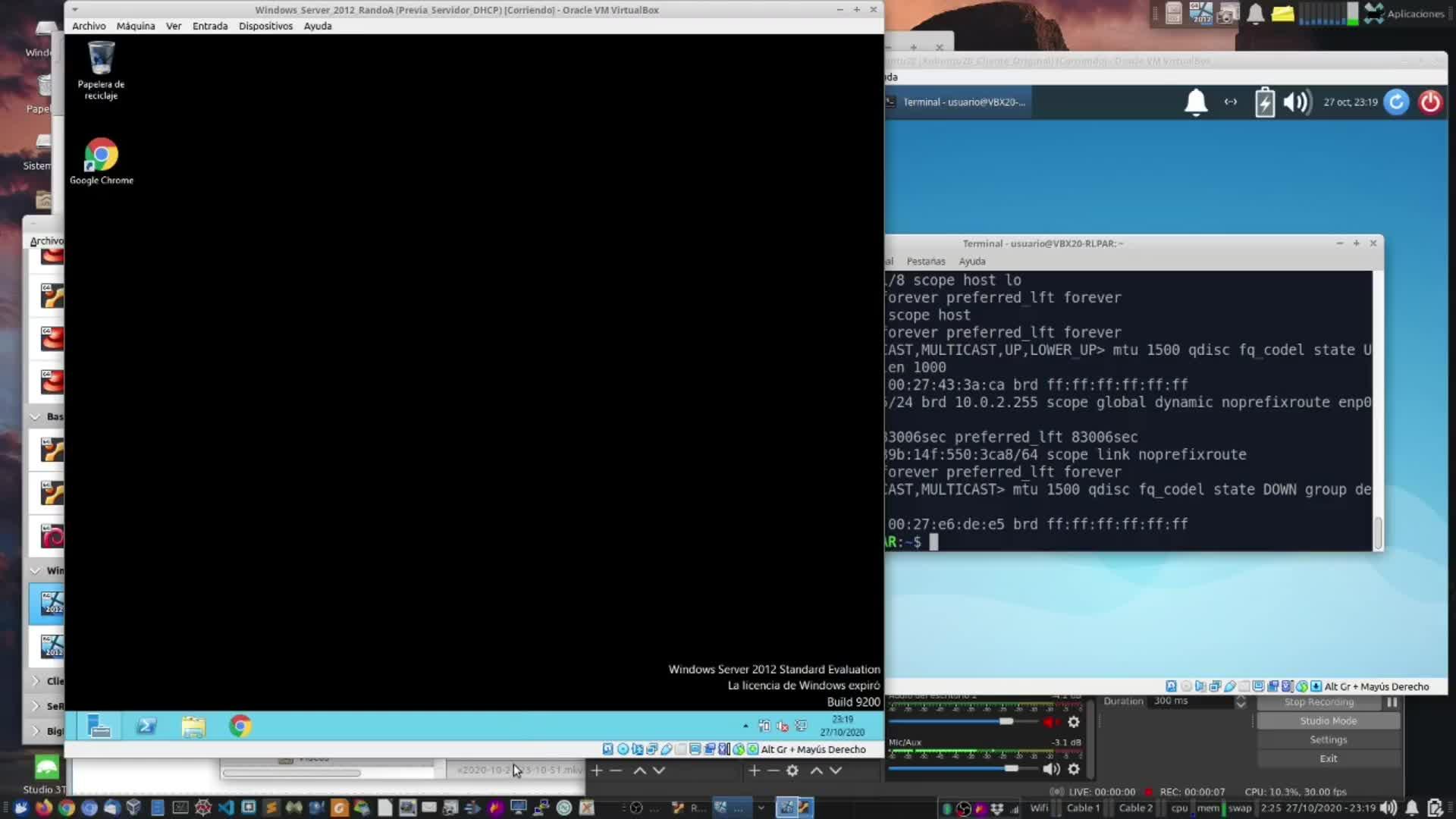

Hay que configurarles 00:20:42
Algunas cosillas 00:20:44
En este caso sí que contesta 00:20:45
Bien, y entonces 00:20:48
Aquí ahora 00:20:50
En concesiones 00:20:52
Debería refrescar 00:20:53
En algún momento 00:20:56
Y ve que le ha dado a su cliente 00:20:57
Por alguna razón aquí no sale 00:21:03
Algunas veces 00:21:05
Aquí está, refrescamos y aquí está 00:21:07
¿Vale? 00:21:09
Entonces ya vemos que el servidor ya sabe que le ha dado esta contención y el cliente la ha cogido. 00:21:11
Bueno, esto es todo desde el punto de vista de Windows Server. Muchas gracias. 00:21:16
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Autor/es:
Jose Antonio Jimenez Castillo
Subido por:
Jose Antonio J.
Licencia:
Reconocimiento
Visualizaciones:
120
Fecha:
28 de octubre de 2020 - 1:05
Visibilidad:
Público
Centro:
IES CLARA DEL REY
Duración:
21′ 23″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
333.60 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
