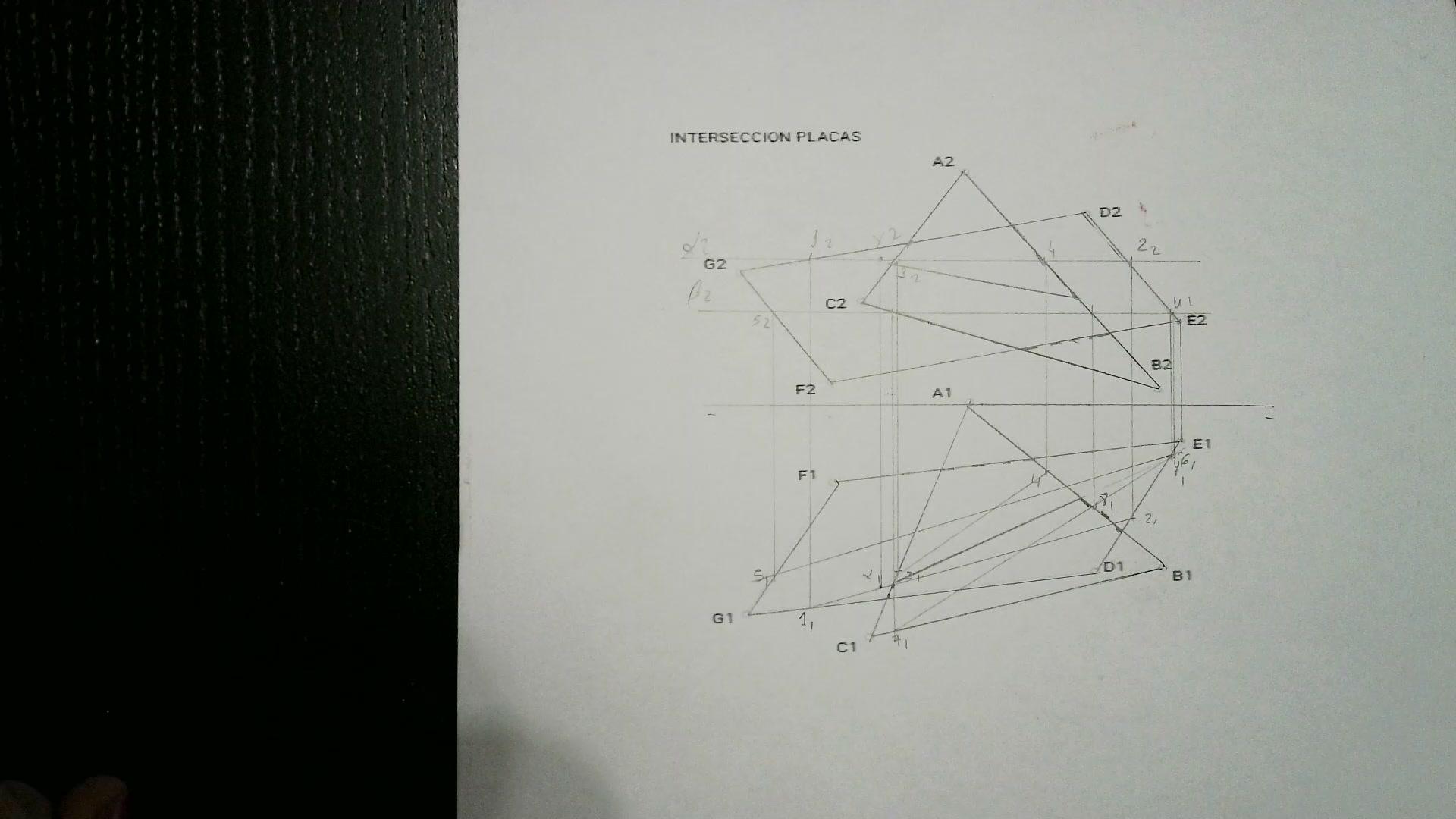

ejercicio de intersección de placas lo vamos a resolver por planos perpendiculares al plano
00:00:01
vertical de proyección y paralelos al horizontal entonces trazamos el primer plano que vamos a
00:00:08
trazar es este que tenemos aquí que corta a ambos planos que es este rosa y que yo he llamado alfa 2
00:00:15
Que nos corta ambas chapas en los puntos 1, 2, 2, 2, 3, 2 y 4, 2.
00:00:23
Esos puntos los proyectamos en las aristas correspondientes que son 1, 1, 2, 1, 4, 1 y 2, 1.
00:00:41
Estos puntos los unimos con respecto a cada una de sus figuras y tenemos 1, 1 y 2, 1 que es esta recta de intersección, ¿de acuerdo?
00:01:05
Y 4, 1 y 3, 1, que es esta recta de intersección, que se cortan ambas en este punto, ¿vale?
00:01:27
Si no se cortan dentro, pues se prolongan. Y proyectamos el punto de intersección en el plano correspondiente, que es aquí. Y aquí tenemos I2, I1. ¿De acuerdo? Este es un punto y este es el otro punto.
00:01:46
Vale, ahora repetimos la operación utilizando otro plano y el siguiente plano que hemos usado es el beta 2 y volvemos a hacer exactamente lo mismo.
00:02:13
Este plano nos corta en este punto en 5, 2, que proyectamos en su lado correspondiente, nos corta en este punto en el triángulo y que lo bajamos aquí,
00:02:29
nos corta en este punto del triángulo que lo bajamos aquí que es 8 y nos corta en este punto
00:02:50
que lo bajamos aquí y volvemos a tener volvemos a unir las rectas que determinan que es el punto
00:02:57
donde corta el cuadrilátero vale este que es 5282 vale este punto y este punto que tenemos
00:03:08
que lo estoy dibujando en amarillo y el punto entre que determina en el triángulo que es este
00:03:23
y lo volvemos a unir y lo volvemos a prolongar y estos dos puntos se nos cortan estas dos rectas
00:03:40
nos cortan aquí y lo unimos con respecto lo proyectamos en el plano correspondiente de
00:03:48
acuerdo si este punto que hemos obtenido aquí lo vamos a llamar x 2 x 1 lo unimos con el punto que
00:03:55
hemos obtenido anteriormente, lo voy a dibujar en otro color, azul, y la intersección que
00:04:05
produce es desde este punto donde corta el triángulo a este punto donde también corta
00:04:23
el triángulo. Y proyectamos a su vez sobre nuestro triángulo y de aquí a la proyección
00:04:29
correspondiente en el lado del triángulo obtenemos la sección y esta es la parte que
00:04:40
el punto en el que se cortan las dos figuras esto sería oculto y esto sería oculto pero
00:04:51
eso es algo que luego os explicaré cuando lo veamos por todos los procedimientos de acuerdo
00:04:58
