LA CORRIENTE ALTERNA TRIFÁSICA - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 26 de enero de 2024 por Irene A.

70 visualizaciones

Más información Transcripción

Descargar la transcripción

Los alternadores son el caballo de batalla de la industria de generación de energía. 00:00:00
Es capaz de generar energía DCA a una frecuencia específica. 00:00:05
También se le llama generador síncrono. 00:00:09

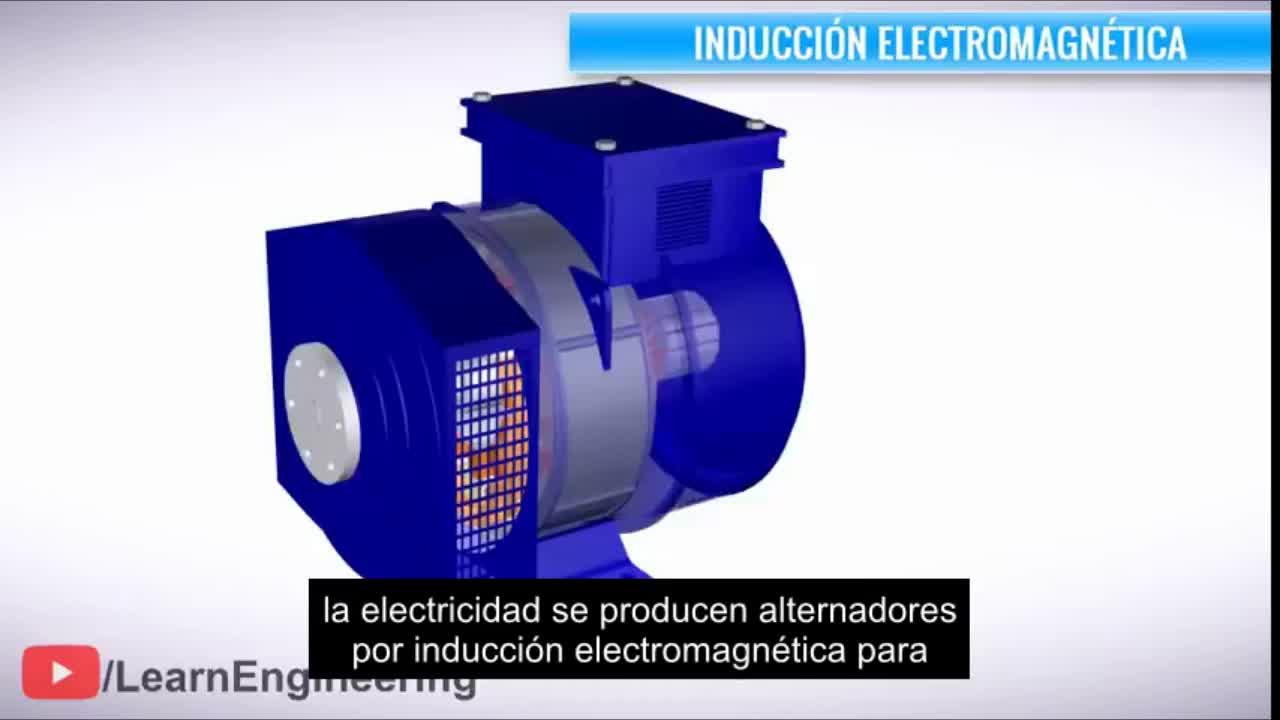

La electricidad se produce en alternadores por inducción electromagnética. 00:00:13
Para generar electricidad en una bobina, 00:00:18
o la bobina debe girar con respecto al flujo magnético, 00:00:21
o un flujo magnético debe girar con respecto a la bobina. 00:00:25
En el caso del alternador se utiliza este último enfoque. 00:00:31
Las bobinas del rotor y del estator son las dos partes principales de un alternador. 00:00:39
El rotor produce un flujo magnético rotativo. 00:00:47
Las bobinas del estator son estacionarias. 00:00:50
Y el flujo magnético rotativo asociado al rotor 00:00:53
induce electricidad en las bobinas del estator. 00:00:56
El tipo de rotor que se muestra aquí se conoce como rotor de polo saliente. 00:01:02
Para obtener una mejor comprensión de su funcionamiento, 00:01:06
consideremos el rotor con solo cuatro polos. 00:01:09
Las bobinas del rotor se excitan con una fuente de energía de corriente continua. 00:01:16
El campo magnético producido por el estator 00:01:21
El campo magnético producido a su alrededor sería como se observa. 00:01:24
El rotor está hecho para girar por un impulsor principal. 00:01:29
Esto hace que el flujo del rotor también rote junto con él, a la misma velocidad. 00:01:33
Tal flujo magnético giratorio ahora intersecta las bobinas del estator, 00:01:38
que se ajusta alrededor del rotor. 00:01:43
Esto generará una fema alterna a través del devanado. 00:01:45
Aquí hay una versión ralentizada de la interacción entre el rotor y el estator. 00:01:49
Para este sistema de cuatro polos, 00:01:55
cuando el rotor gira media revolución, el fema hace un ciclo completo. 00:01:57
Se puede establecer fácilmente que la frecuencia del fema inducido, 00:02:04
la velocidad del rotor y el número de polos están conectados a través de la siguiente relación. 00:02:08
De esta relación se desprende claramente que la frecuencia de la electricidad producida 00:02:14
está sincronizada con la velocidad de rotación mecánica. 00:02:19
Para producir corriente trifásica de corriente alterna, 00:02:24
se colocan en el devanado del estator dos bobinas más de este tipo, 00:02:27
que tienen una diferencia de fase de 120 grados con la primera. 00:02:31
Generalmente, un extremo de estas tres bobinas tienen conexión en estrella, 00:02:36
y la electricidad trifásica se extrae de los otros extremos. 00:02:41
De esta ecuación queda claro que para producir electricidad de 60 Hz, 00:02:51
un rotor de cuatro polos debe funcionar bajo las siguientes RPM. 00:02:55
Unas RPM tan enormes inducirán una tremenda fuerza centrífuga en los polos del rotor 00:03:01
y puede fallar mecánicamente con el tiempo. 00:03:06
Así que los rotores de polos salientes tienen generalmente de 10 a 20 polos, 00:03:10
lo que demanda menores RPM. 00:03:15
O los rotores de polos salientes se usan cuando el rotor principal gira a relativamente menos RPM. 00:03:18
El núcleo de los polos se utiliza para transferir eficazmente el flujo magnético 00:03:29
y están hechos con una lámina de acero bastante gruesa. 00:03:33
Esta lámina aislada reduce la pérdida de energía debido a la formación de corriente de Foucault. 00:03:36
El bobinado del estator del sistema trifásico de 12 polos se muestra aquí. 00:03:45
El núcleo del estator se utiliza para mejorar la transferencia del flujo magnético. 00:03:53
La corriente continua se suministra al rotor a través de un par de anillos colectores. 00:03:58
La corriente continua se suministra desde una fuente externa 00:04:08
o desde un pequeño generador de corriente continua que se encuentra en el mismo motor principal. 00:04:12
Estos alternadores se llaman autoexcitados. 00:04:20
Con variación de carga, el voltaje de salida del terminal del generador variará. 00:04:29
Se desea mantener el voltaje terminal en un límite especificado. 00:04:34
Un regulador automático de voltaje ayuda a lograr esto. 00:04:39
La regulación del voltaje se puede lograr fácilmente controlando la corriente del campo. 00:04:43
Si el voltaje terminal está por debajo del límite deseado, 00:04:49
el regulador automático de voltaje se mantiene en un límite específico. 00:04:52
El generador aumenta la corriente del campo y, por lo tanto, la intensidad del mismo. 00:04:58
Esto resultará en un aumento del voltaje terminal. 00:05:03
Si el voltaje terminal es alto, se hace lo contrario. 00:05:06
Por favor, apóyanos en patreon.com para que podamos doblar todos nuestros videos en inglés. 00:05:13
Gracias. 00:05:19
¡Hola a todos! Aquí la Patrulla Renovable. 00:05:22
En nuestro anterior video, en el que contamos con la inestimable ayuda de Rubén Lijó, del canal Sígueme la Corriente, 00:05:24
te contamos qué es la corriente trifásica y para qué sirve. 00:05:30
Seguro que te acuerdas de ese video y que te gustó muchísimo, porque es que vamos, Rubén es un fenómeno. 00:05:34
Pero por si te apetece refrescar un poco las ideas, te lo voy a dejar enlazado por aquí arriba y en la cajita de descripción del video. 00:05:39
Una vez ya tienes ese video en tu cabeza, quizás te asalte una pregunta, porque vamos, 00:05:46
a mí durante la carrera fue una de las cosas que más me rondaba la cabeza, y es ¿por qué tres fases? 00:05:50
Es decir, ya que hemos dicho que la trifásica son tres conductores, porque podemos transmitir más potencia, 00:05:57
¿por qué no usar seis fases, o doce, o diecisiete, o trescientos cuarenta y cinco? 00:06:03
Bueno, pues ya sabes lo que toca. Vamos a descubrirlo. 00:06:09
Bueno, empecemos por la base. 00:06:21
Habíamos dicho que la trifásica lograba transmitir el triple de potencia añadiendo únicamente un cable más. 00:06:23
Es decir, si antes para alimentar una carga necesitábamos dos cables, ahora añadiendo un cable más, 00:06:30
tenemos nuestras tres fases y podemos transmitir tres veces más potencia que antes. 00:06:36
Podríamos idear un sistema de seis fases, añadiendo un cable más, 00:06:41
tres veces más potencia que antes. 00:06:45
Podríamos idear un sistema de seis fases, añadiendo otros tres cables que nos permitirán transmitir 00:06:48
seis veces más potencia que en el caso inicial, y el doble de potencia que en el caso trifásico. 00:06:53
Aunque, ojito, ahora hemos de destacar dos cosas. 00:06:58
Si lo comparamos con el caso trifásico, la primera aclaración es que sí, transmitimos el doble de potencia, 00:07:01
pero también tenemos el doble de cable. 00:07:07
Aquí no es tan sustancial el cambio como al principio, 00:07:09
donde triplicamos la potencia añadiendo un único cable. 00:07:11
Además, no es del todo exacto que seis fases transmitan el doble de potencia que tres fases. 00:07:16
En realidad transmiten un poco menos, porque la regla no es del todo proporcional. 00:07:21
Seis fases sí es verdad que casi casi transmiten el doble de tres fases, 00:07:26
pero doce fases ni de cerca transmiten el doble de potencia que seis fases. 00:07:30
Y ya ni te cuento si seguimos subiendo a partir de ahí, ya la ganancia de potencia es mínima. 00:07:34
Aún así, no te hemos dado el verdadero dato demoledor de por qué los sistemas polifásicos, 00:07:39
que así se llaman los sistemas de más de tres fases, no tienen una utilidad práctica. 00:07:46
Déjame hablarte de los lugares en los que confluyen las líneas de alta tensión. 00:07:51
Imagina varias de esas líneas de transmisión que van a parar a los nodos de nuestra red eléctrica, 00:07:55
las llamadas subestaciones. 00:08:00
Ya hablaremos de ellas más detalladamente en próximos vídeos, 00:08:02
pero por ahora quiero que te quedes con que cada cable que llega tiene un interruptor 00:08:04
y un conector llamado seccionador que conecta la línea, es decir, el cable mecánicamente al punto deseado. 00:08:09
Vale, ya que te has hecho un esquema muy simplificado de cómo es una subestación, 00:08:15
si tenemos un sistema trifásico, necesitaremos tres interruptores y tres seccionadores 00:08:20
por cada línea de transmisión que nos llega, uno por cada cable. 00:08:25
Ahora, si tuviéramos un sistema de seis fases, necesitaríamos seis interruptores y seis seccionadores. 00:08:27
Y ya te puedes imaginar la locura que sería gestionar más fases. 00:08:34
Si encima tenemos en cuenta que a la subestación pueden llegar más de una línea polifásica 00:08:38
que vengan de diferentes sitios, ponte a multiplicar todos esos números. 00:08:43
Tendríamos que construir subestaciones gigantescas. 00:08:47
Que sí, de acuerdo, poder se puede, pero ya te digo yo que barato no va a ser. 00:08:50
Es por esto que 3 es el número óptimo de fases que nos permiten aumentar nuestra capacidad de transmisión de potencia 00:08:53
de la manera más económicamente eficiente, sin complicarnos en exceso y simplemente añadiendo un cable más, 00:09:01
como ya explicábamos al principio. 00:09:08
Ya por último te dejo con un dato, y es que sí, se usan más de tres fases en algunas máquinas. 00:09:10
Esto de los sistemas polifásicos no es una locura del todo, tiene algunas aplicaciones, 00:09:16
pero ya hemos visto que no son eficaces para implementarse a lo largo y ancho de nuestro sistema eléctrico. 00:09:20
Bueno, si has llegado hasta aquí, espero que te haya quedado todo súper claro. 00:09:27
Si no, ¿tienes alguna pregunta? ¿Te gustaría que en otro vídeo tratáramos algún tema especial? 00:09:31
Recuerda que abajo los comentarios están abiertos para lo que quieras. 00:09:36
Y como siempre, gracias por vernos, no olvides suscribirte, dar a like si te gustó 00:09:40
y recuerda seguirnos en redes para estar al día sobre el mundo de la energía. 00:09:44
Adiós. 00:09:48
