Calculo de capacidades de asociaciones de condensadores - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 10 de julio de 2023 por Rafael R.

10 visualizaciones

Se muestra como calcular la capacidad total de distintas asociaciones de condensadores.

Más información Transcripción

Descargar la transcripción

En este videotutorial vamos a ver cómo se calcula la capacidad total de una asociación de condensadores. 00:00:04
Veremos en el ejemplo cómo es que da. 00:00:12
Los condensadores, debido a la forma que tiene la ecuación de su abundancia o resistencia, 00:00:18
que sigue esta fórmula, funcionan a la hora de calcular sus asociaciones justo al revés 00:00:28
una bobina o una resistencia. ¿Qué quiere decir eso? Si están asociados en serie, como 00:00:43
en este caso, en vez de sumar las capacidades, lo que se hace es aplicar la fórmula como 00:00:50
si fueran resistencias en paralelo. Y cuando están en paralelo, se suman las capacidades 00:01:01
como si fueran resistencias en serie. 00:01:09

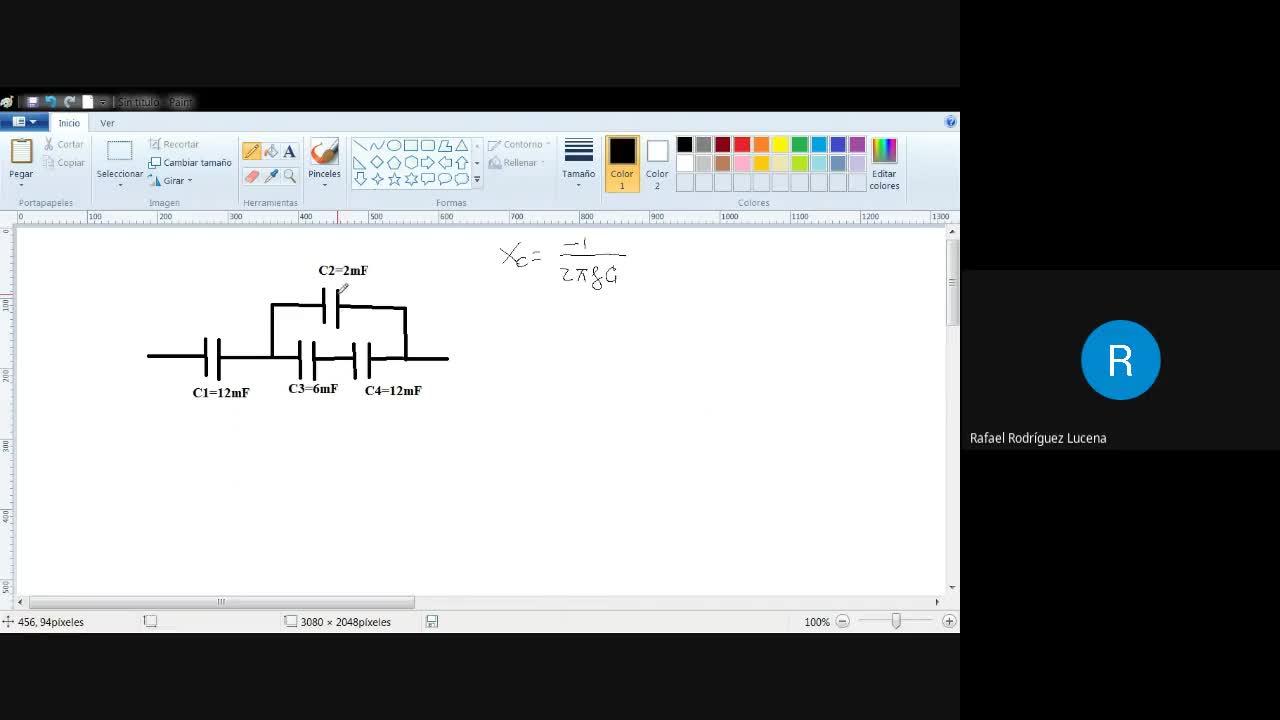

Para hacer este cálculo de esta asociación, 00:01:13
vemos que por un lado tenemos estos dos condensadores que están en serie 00:01:17
y a la vez en paralelo con este. 00:01:21
Y todo esto está en serie con esto de aquí. 00:01:25
¿Qué se hace? 00:01:28
Vamos a irlo reduciendo poco a poco. 00:01:30
Primero vamos a reducir estos dos condensadores. 00:01:33
después reduciremos lo que nos queda aquí 00:01:37
y por último reduciremos lo que nos queda 00:01:45
en total 00:01:49
una buena forma de hacerlo 00:01:51
es ir dibujando cada una de las reducciones que quedan 00:01:53
en este caso voy a reducir C3 y C4 00:01:57
como están en serie 00:02:02
usaré la fórmula 00:02:06
como si fueran resistencias en paralelo 00:02:09
¿qué quiere decir eso? 00:02:12
1 dividido entre C3, 4, lo pongo así porque están en serie, la 3 y la 4, hay que ser igual a 1 entre C3 más 1 entre C4. 00:02:15
Lo mismo que se hacía con las resistencias en paralelo, pero cambiamos las resistencias por las capacidades de los condensadores. 00:02:31
Hay que recordar que esto es una ecuación, no es solamente sumar fracciones. 00:02:40
Una fecha para no perdernos, operamos, tenemos un múltiplo dulce, 00:02:48
tenemos un poquito más para despejar y despejamos. 00:03:20
Podemos hacer el despeje normal, multiplicar los extremos y luego despejar. 00:03:33
O bien darnos cuenta que si ponemos al revés en los dos términos de la ecuación, 00:03:38
O sea, C3-4 entre 1, que es C3-4, y 2 entre 3, ya hemos hecho el despeje. 00:03:45
C3-4, 2 entre 3, 4 miliparadios. 00:03:54
Vamos a dibujar el nuevo circuito. 00:04:05
C1 no ha cambiado, seguirían siendo 12 miliparadios. 00:04:11
C2 tampoco ha cambiado, no le hemos hecho nada. 00:04:21
La que se ha cambiado, por eso lo voy a poner en un color distinto, son las dos que estamos en medio, C3, 4, que le hemos calculado antes, 4 milijaradios. 00:04:24
¿Qué vamos a hacer ahora? Ahora vamos a simplificar este paralelo. 00:05:05
Como están en paralelo, lo que se hace es sumarlo como si fueran resistencias en serie. Debido a esta forma de la ecuación. ¿Cómo voy a llamar a la nueva resistencia? 00:05:13
La nueva resistencia la voy a llamar C3-4, que es como se llama abajo, dos rayitas que representan paralelo con la 2. 00:05:35
que habrá que hacer 00:05:49
es sumarlas 00:05:51
C3,4 más C2 00:05:52
2 más 4 00:05:59
6 milifaradios 00:06:02
¿cómo nos queda ahora? 00:06:07
nos queda que no ha cambiado todavía 00:06:17
C1 que son 12 milifaradios 00:06:19
esta no le hemos 00:06:26
hecho nada 00:06:29
y las dos que teníamos aquí 00:06:30
se nos han convertido 00:06:33
en C 00:06:35
3,4 00:06:50
2 barritas, 2, que vale 6 milifarales. Ya solamente nos quedan 2 resistencias. Como nos quedan solamente 2 resistencias, están en serie, volvemos a hacer, es este mismo caso, pero aquí solamente con estas 2, volvemos a usar la fórmula del paralelo. 00:06:52
esto ya es lo último que nos queda 00:07:25
vamos a parar un poco 00:07:29
como están en serie la fórmula del paralelo 00:07:36
como ya no hay más 00:07:39
ya es la capacidad total 00:07:40
recordar que esto es una ecuación 00:07:42
que no es solamente sumar las fracciones 00:08:01
vamos sustituyendo 00:08:04
1 entre 12 00:08:06
1 entre 6 00:08:12
está puesto adrede para que el resultado sea fácil 00:08:15
es exactamente igual que el de antes 00:08:28
pero expandiendo los valores, por lo tanto, mínimo común múltiplo 12, despejando la capacidad total, 12 entre 3, 4, y esta ya es la solución final del ejercicio. 00:08:32
En resumen, hay que ir agrupando poco a poco los condensadores, para eso tenemos que mirar al circuito. 00:09:09
Si lo que podemos agrupar está en serie, en este caso, y este de aquí, se usa la fórmula del paralelo. 00:09:19
Cuando están en paralelo, como en este caso, simplemente se suman, como las resistencias en serie. 00:09:30
Es así de sencillo. 00:09:40
