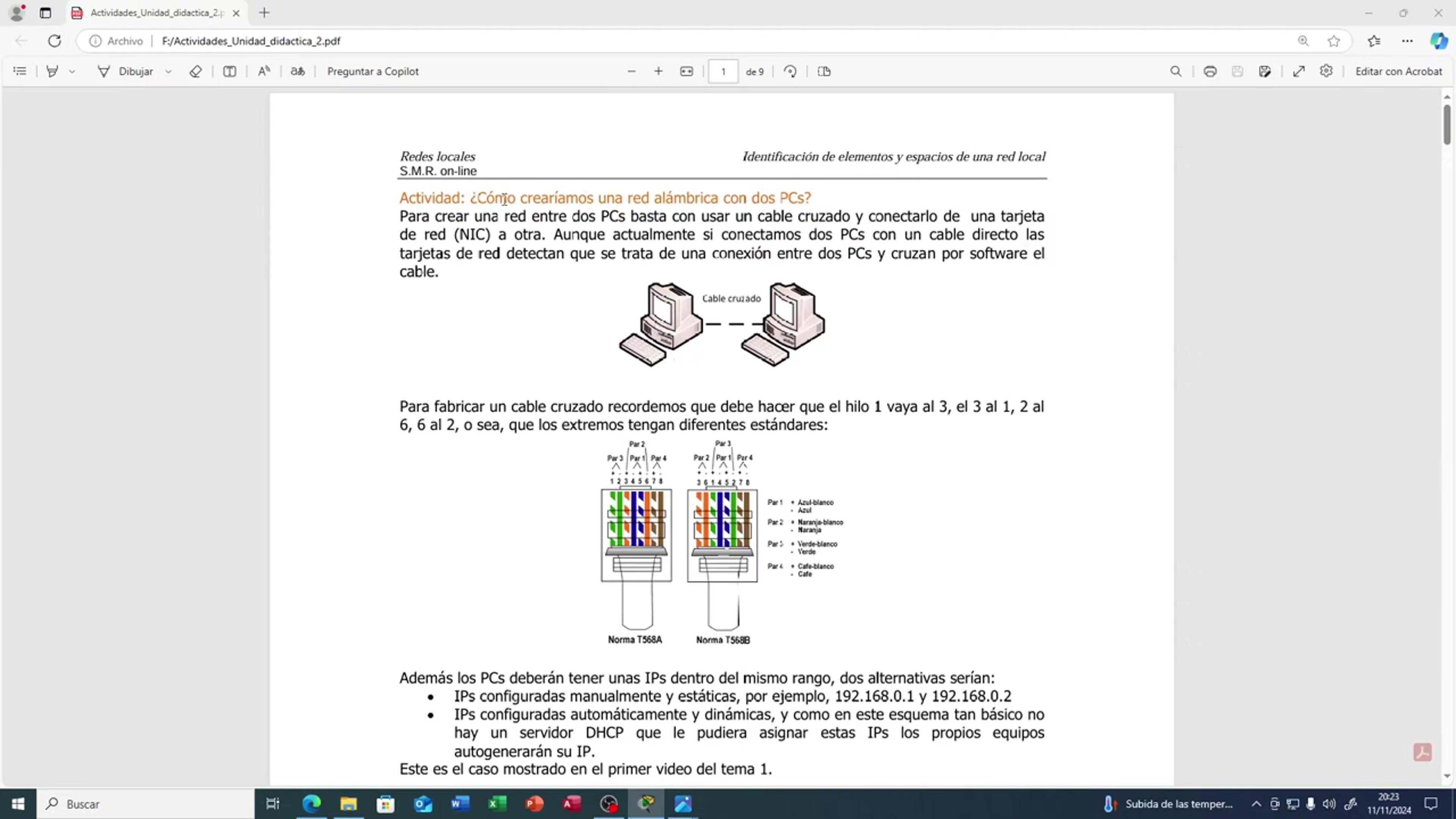

Vamos a ver el primer ejercicio del tema 2, cómo crearíamos una red alámbrica con dos ordenadores. 00:00:00
Tenemos un ordenador, otro ordenador, y se conectan con un cable cruzado. 00:00:08
Esto que lleva aquí, estas rayitas, significa cruzado, y hace falta ese cable, 00:00:13
vemos que sea algo de este tipo, cable de red RJ45, vemos aquí, luego veremos por qué es cruzado, 00:00:18
tiene que estar conectado a una tarjeta de red. ¿Qué es la tarjeta de red? 00:00:26
Bueno, le damos la vuelta al ordenador y miramos esto, que es a donde se conecta el cable. 00:00:29
Y este es para la red, para internet, ¿de acuerdo? 00:00:35
O para la red local de tu casa donde te han conectado los ordenadores. 00:00:38
Bien, ¿cómo tiene que estar el cable? 00:00:43
Como hemos dicho, directo, vemos que son los mismos colores. 00:00:45
Este es el orden, el primer pin hasta el 8. 00:00:49
Y estos van a ser como van a estar colocados. 00:00:52
Y aquí vemos cómo es el cruzado. 00:00:55
El 1 con el 3, el 2 con el 6, el 3 con el 1, 4 con el 4, 5 con el 5, 6 con el 2, 7 con el 7 y 8 con el 8. 00:00:57
Tenemos aquí 1, 1, 2, 2, 3, 3, 4, 4, 5. 00:01:07
Bien, esa idea se refleja aquí abajo que es lo que te están diciendo. 00:01:11
Ahora nos dicen que este cable puede ser directo porque se puede hacer mediante software. 00:01:17
Es decir, un programa informático que lo conectas directo y el software lo que hace es ponerlo en su orden. 00:01:21
aquí dicen por lo que hemos visto antes 00:01:27
para fabricar el cable cruzado 00:01:29
el 1 va con el 3, 3 con el 1 00:01:32
lo están diciendo aquí, tienes el cable 00:01:34
y entonces vas a tener que hacer 00:01:36
esta ordenación que tienes aquí 00:01:40
si quieres ver un momento 00:01:42
puedes buscar, oye, ¿cómo es un cable de red? 00:01:45
o mirarlo, un cable de este tipo 00:01:48
a lo mejor en internet podemos ponerlo 00:01:51
Google, cable de red 00:01:53
vamos aquí 00:01:56
y lo vemos, este tipo de cable, ¿de acuerdo? 00:01:58
lo que habéis visto, una punta y la otra 00:02:02
y cómo tienen que ir los hilos y cómo van conectados 00:02:03
si no recuerdo mal 00:02:06
este sería el uno, donde empieza 00:02:08
y el otro hasta el ocho, van conectados 00:02:09
de una forma y el otro de la otra, como os he dicho 00:02:11
venga, y ahora aquí 00:02:13
vamos a hacerlo un poquito aquí 00:02:17
con cisco atrás espacer 00:02:19
¿de acuerdo? 00:02:21
bien, tenemos aquí 00:02:24
y podemos estar mirando lo que nos dicen 00:02:25
abajo 00:02:27
vamos a ver, tenemos aquí 00:02:28
vamos a ver 00:02:31
un ordenador 00:02:32
otro ordenador 00:02:34
vemos aquí un cable, elegimos 00:02:37
lo que pone ahí, crossover 00:02:39
cruzado 00:02:41
elegimos fase Ethernet, la tarjeta 00:02:42
de red de uno, la tarjeta 00:02:45
de red del otro y ya están conectados 00:02:47
están verdes, con lo cual bien 00:02:49
ahora el problema, si mandamos unos paquetes 00:02:50
de acuerdo, que es como va la información 00:02:53
pues no funcionaría, hay que configurarlo 00:02:55
Dice que lo coloquemos de forma estática. Bueno, lo le damos aquí, escritorio, configuración IP y teníamos la DHCP que sería automática, que es la que pone aquí, o estática. 00:02:57
Vamos a hacerlo primero estática. Estática 192.168.0.1. Ponemos la máscara de subred y nos dice que este es el ordenador 1. 00:03:11
Voy a copiar esto y recordar, esto está en el primer ordenador, ahora en el segundo ordenador, le pongo, le doy, estático, le pongo un 2, la máscara, el ordenador número 2, esto es para una red interna, que significa que no hay internet, nuestro propio ordenador, y la posición 2, porque vemos aquí que hay un 0, y esta es la red, porque es donde está el 255, veis, de 3 en 3. 00:03:23
Vale, ahora llegamos, cogemos un paquete, lo enviamos de aquí a aquí y dice éxito. 00:03:53
Bueno, pues lo que nos decía aquí, configurarlas estáticamente y ahora vamos a ver cómo hacerlo de forma dinámica. 00:03:58
Bien, bueno, aquí nos están diciendo de que no hay DHCP, pero bueno, a lo mejor un router podría hacerlo. 00:04:04
De acuerdo, cuando estéis en casa, normalmente lo configureis, lo hace el router, lo ponéis así y vamos a borrar aquí, 00:04:11
delete y mandamos 00:04:18
un paquete de uno al otro 00:04:21
dice éxito 00:04:23
mandamos de uno a otro 00:04:24
y dice éxito, bueno pues ya hemos visto 00:04:26
el primer ejercicio del tema 2 00:04:29
ejercicio 2 00:04:30
¿cómo crearíamos una red alhambrica con 3 00:04:33
PCs? bueno, vemos aquí 00:04:35
3 PCs y lo que falta es 00:04:37
un suite, el cable es directo 00:04:39
porque un suite y un ordenador no es lo mismo 00:04:41
¿de acuerdo? y vemos aquí 00:04:43
otro esquema, esto es lo mismo que esto 00:04:45
lo han puesto de otra manera 00:04:47
y vemos aquí que nos pondrían 3 IPs, bueno pues este por ejemplo es un ejemplo, 00:04:48
podrías poner 192.168.0, con lo cual indicarías que es una red local y después le darías el número 1, 00:04:54
192.168.0.1, este haría lo mismo, 192.168.0.2 y este 192.168.0.3, 00:05:01
si quisieras, podrías cambiar el orden, ¿no? o sea ya te lo destupe yo esto. 00:05:10
Luego te dicen pues que esto se puede hacer igual 00:05:13
Antiguamente lo que se hacía es poner un cable coaxial 00:05:17
Y no hacía falta ni un switch ni un hub 00:05:18
O sea que antes no hacía falta un cable directo 00:05:21
¿De acuerdo? 00:05:24
Vamos a verlo con Packet Tracer 00:05:26
Elegimos ordenadores 00:05:28
Un ordenador 00:05:31
Otro, a ver 00:05:32
Otro ordenador 00:05:34
Y otro ordenador 00:05:36
Cogemos aquí el cable 00:05:39
Que es un cable directo 00:05:41
no hace falta, a ver, no hace falta, vamos a ver, aquí estará, aquí pone suite, ahí está, lo ponemos aquí suite, ahora sí el cable, elegimos esto, la entrada de internet, elegimos una de sus entradas, y ahí, aquí, ahora con la siguiente, y ahora con la siguiente, 00:05:43
Vemos aquí los números 0, 2, 1 00:06:14
Bueno, pues vamos a ver qué número le podemos dar a este 00:06:21
Nos metemos aquí, como os he dicho 00:06:24
Le damos 192, 168, 0 00:06:27
Y como pone ahí un 1, pues venga 00:06:33
Este de aquí 00:06:35
Le damos la IP 00:06:38
192, 168, 0, 2 00:06:41
Y vemos que aquí está la máscara de subred 00:06:46
Y esto indica que esto es la red 00:06:49
Y este es el host, que es el ordenador 00:06:52
El ordenador número 2 00:06:54
Y a este, bueno, aunque ponga un 0 00:06:55
Le vamos a poner un 3, ¿de acuerdo? 00:06:57
Lo cogemos, lo ponemos 00:06:59
192, 168, 0 00:07:01
Y 3 00:07:03
Otra vez la máscara 00:07:06
Vamos a hacer un momento aquí 00:07:07
Podemos hacer esto y vamos a ver los paquetes 00:07:11
Y pone éxito 00:07:13
Un paquete de aquí a aquí, éxito 00:07:14
Y un paquete de aquí a aquí 00:07:17
Y éxito 00:07:20
Bueno, también podríamos entrar y hacer 00:07:21
Podríamos entrar aquí en la consola 00:07:23
Y hacer un ping 00:07:26
Por ejemplo, vamos a ver 00:07:27
Un ping 00:07:29
128.168.0.3 00:07:30
¿Vale? 0.3 00:07:34
Y ya está, se manda 00:07:36
Los ping 00:07:38
Con lo cual, la conclusión 00:07:40
Para conectar tres ordenadores 00:07:42
Ya le hace falta un suite 00:07:43
O también, a lo mejor si lo tienes en casa 00:07:44
Puedes conectarlo con un router 00:07:47
Vamos a ver cómo conectar dispositivos, es decir, ordenadores, alámbricos, que llevan cable e inalámbricos 00:07:48
Un móvil y la tablet, que son alámbricos, conectados por wifi 00:07:58
Vemos que está conectado con un switch, el switch está conectado con un punto de acceso y un móvil y la tablet por wifi 00:08:01
Aquí más técnicos, este es lo mismo, de acuerdo 00:08:09
Y aquí el punto de acceso lo que tienes que hacer es entrar y ponerle un SID, tipo de identificación, tipo de cifrado, y la contraseña. 00:08:13
Y esto de aquí, pues, nos va a poner que SID coges al cifrado que tiene la contraseña, el punto de acceso. 00:08:23
El otro, y los ordenadores, igual que viene aquí atrás, lo que hacemos es entrar por DHCP. 00:08:29
Vamos aquí, por ejemplo, un ordenador, entramos, DHCP, otro ordenador, DHCP, otro ordenador, DHCP. 00:08:34
Tenemos aquí el punto de acceso, entramos y entramos aquí. 00:08:48
SID, que es el nombre que quería darle 00:08:53
por lo que quiera, yo he puesto el rojo 00:08:55
por mi nombre, este tipo de 00:08:57
identificación, cifrado, las cosas fuertes 00:08:59
y las más fuertes, las más fuertes, cifrada 00:09:01
por cuestiones de 00:09:03
luego entras en 00:09:05
móvil, entras en 00:09:07
redes 00:09:09
y eliges el 00:09:10
mismo identificativo, porque 00:09:13
es el nombre de la red que tienes 00:09:15
cifrado y la contraseña que tienes 00:09:17
la misma, en el otro 00:09:19
pues entra lo mismo, entramos 00:09:21
De acuerdo, Wi-Fi, el rojo, WPA2, que es el cifrado, y la contraseña que quieras. 00:09:23
Esta contraseña por supuesto debe ser de 16 y mucho más grande, con caracteres mucho más difíciles de averiguar. 00:09:32
Vamos a ver, marcamos, y vemos cómo el paquete se va. 00:09:40
De acuerdo, ahí. 00:09:45
Y ahora mandamos un paquete de uno a otro. 00:09:47
y de este 00:09:50
vamos a ver 00:09:55
esto no tendría sentido 00:10:08
sobre todo para montar paquete 00:10:11
pero conectarlo a un router 00:10:13
para que todos los ordenadores 00:10:15
y la forma formidable 00:10:16
tuvieran acceso a internet 00:10:18
ejercicio 4 00:10:20
¿cómo se conectan dos redes entes? 00:10:23
bien, pues es con un 00:10:26
Router. 00:10:28
Vemos a la izquierda hay una red y a la derecha hay otra red. 00:10:30
¿Por qué se sabe? 00:10:37
Bueno, veis este número, 122.128.1.1, y aquí empieza por 10. 00:10:38
Con lo cual, esta es una red y esta es otra red. 00:10:44
¿Qué red es esta? 00:10:49
Bueno, 122.128.1.1 te está indicando que es algo doméstico. 00:10:51
¿De acuerdo? Entonces, esta cuenta se separan dos veces. Esta, por un lado, y esta, por el otro. 00:10:55
Y vemos aquí, 192.168.1, 192.168.1, y ya estás viendo que se enriquecía en el último, ¿no? 00:11:10
Entonces, para entrar al router, sería esta, la puerta para entrar. 00:11:20
Vimos el ordenador, 128, 128, 168, 1, y a cambiar el último, que es 15. 00:11:25
Entonces, están diciendo que este es 24, 8, más 8, 16, más 8, 24. 00:11:34
Entonces, ese es 225, 225, 225. 00:11:41
Aquí ya te están dando 10, 0, 0, 1 00:11:45
Con lo cual ya te lo están diciendo 00:11:52
De que está cogiendo aquí 8 00:11:55
Con lo cual te está cogiendo esto 00:11:57
Y el resto se queda libre 00:11:59
Exactamente lo que te están contando aquí 00:12:01
Que se te queda como son 8 00:12:05
Pues 8 serían esto 00:12:07
Aquí han cometido un error 00:12:10
Porque aquí pone 24 00:12:11
122, 168, 1, 1, vale, se han comido aquí el 1, porque el siguiente no está, ¿de acuerdo? Y después el siguiente sería X. Y aquí podría ser cualquier número de 0 a 225, ¿de acuerdo? Entonces aquí podría estar poniendo, bueno, aquí estaría ocupado el 0 y el 1, el primer y último dígito, ¿de acuerdo? 00:12:13
que sería por lo que lo va a ocupar el router 00:12:36
y pues otro tipo de configuración que había 00:12:39
y bueno, esto significa que aquí se podría estar poniendo 00:12:42
seguramente 253 posiciones 00:12:47
teniendo en cuenta que puedes tener muchísimo 00:12:50
una empresa grande por el estilo 00:12:55
vemos, aquí sigue 10.0.0.1 00:12:58
con lo cual 00:13:02
este de aquí 00:13:03
lo que ha hecho es 10 00:13:05
0, 0, 0, 0 00:13:06
igual que aquí también 00:13:09
ha cogido un 0, ¿de acuerdo? 00:13:11
y después aquí esta norma normal es que fuera 00:13:13
10, 0, 0, 0 00:13:15
1, de todas formas 00:13:17
he querido poner este número 00:13:19
que te da la libertad de ponerlo donde quieras 00:13:20
pues han puesto este 00:13:22
¿qué es lo que te dicen aquí? 00:13:24
vale, el dispositivo 00:13:28
conecta en dos redes diferentes 00:13:29
que tiene más de una tarjeta de red 00:13:31
te está diciendo que el router 00:13:34
tiene una tarjeta de red 00:13:35
aquí, otra acá 00:13:37
entonces se va conectando 00:13:38
y cada uno 00:13:41
de las tarjetas que va a conectar 00:13:42
vas a crear una red de diferentes 00:13:44
vamos a ver un router por dentro 00:13:46
aquí tienes aquí uno, dos, tres, cuatro 00:13:48
vas conectando los cables 00:13:51
y te va creando 00:13:53
redes distintas 00:13:54
vamos a ver este ejemplo 00:13:56
con switch, switch, cable directo 00:13:58
los ordenadores 00:14:01
entramos en el router 00:14:02
vamos a ver que tenemos aquí 00:14:04
router, configuración 00:14:06
aquí 00:14:09
¿qué significa eso? 00:14:13
este aquí, internet 00:14:15
288.1 00:14:16
es que está poniendo este cable 00:14:17
a esto 00:14:19
en el 00:14:21
gigabyte internet 0 00:14:22
van a utilizar esto 00:14:25
y lo que hemos dicho 00:14:27
esta es 00:14:28
En la calle, ¿de acuerdo? Este es el host, es decir, ahí lo tienes. 00:14:30
Miremos un poco el ordenador y vemos internet 2, internet 8, 1, 15. 00:14:36
La máscara esta y aquí la dirección del router. 00:14:46
DNS server, pues estaría bien para ese sector de internet. 00:14:50
Vemos en la otra, aquí está, 10.0.0.1, y vemos igual, cogido 8, y es lo que va a ocupar, y el resto, como he dicho, es para guardar, ¿cuál sería de todo esto? 00:14:53
Entramos en el PC, entramos, 10.0.0.3, y otra vez igual, cogemos esto, ponemos esto, y el acceso al router, 10.0.0.1. 00:15:10
borramos aquí y vamos a borrar, a ver si puedo, borro esto, entramos y vemos como sería, cojo cualquier cable de switch, conecto y aquí estoy conectando a gigabyte internet 0000, 00:15:23
Lo miramos, 0, 0, pues ya veis como se va aumentando. Una vez que esté en verde, pues vamos a estar mandando paquetes. De un lado al otro. 00:15:44
Tenemos que esperar un poquillo 00:15:58
Mandamos ahora 00:16:00
Y vemos que falló 00:16:14
Vale, vamos a mandar ahora 00:16:16
Estaba en rojo 00:16:18
Falló, falló, ha tardado 00:16:19
Lo mandamos 00:16:21
También puede ser que se pierda un paquete 00:16:22
Pero vamos a mandar 00:16:25
Éxito 00:16:27
Vemos, éxito 00:16:27
Ahora mandamos 00:16:30
Éxito 00:16:33
Y éxito 00:16:34
Vamos a cambiar la configuración 00:16:40
Y vamos a poner 00:16:42
Lo que ponía en el ejercicio 00:16:44
Lo que era 10 00:16:46
Y 10 00:16:50
Este no era 00:16:53
Este era así 00:16:56
Este es aquí 00:16:58
10, 10 y 10. 00:17:03
Vamos a ver si funciona ahora, 00:17:07
ahora pondremos paquetes, 00:17:08
borramos, 00:17:11
ponemos un paquete a otro, 00:17:13
ha fallado, 00:17:16
vamos a verlo, éxito, 00:17:17
borramos, 00:17:21
vamos a la otra vez, 00:17:23
éxito, 00:17:25
y éxito. 00:17:25
Lo cual vemos de que vale, 00:17:28
como os he dicho, 00:17:30
los tres últimos, ponerlo como lo quisieras. 00:17:31
El normal es ocuparlo 00:17:33
según lo vayas utilizando. 00:17:35
Y según lo vayas haciendo más grande, 00:17:37
más elegido, 00:17:39
ten en cuenta que estos son 00:17:40
los dos que te van a permitir 00:17:43
los ordenadores. 00:17:45
Funcionamiento de una red doméstica. 00:17:50
Dispositivo. 00:17:52
Bueno, aquí ya te estoy diciendo que una casa, 00:17:53
¿de acuerdo? 00:17:55
Pero bueno, funcionaría igual, más o menos 00:17:56
una oficina, la universidad, 00:17:58
tu empresa que tenéis, a lo mejor tiene dos edificios, 00:18:01
los tienes conectados, que tendrías 00:18:03
un router, bueno en una empresa 00:18:05
pues a lo mejor tienes suite 00:18:07
y cosas conectadas, y luego aquí 00:18:09
tendrás por cable unos ordenadores 00:18:11
y por wifi otro, lo importante 00:18:12
tienes aquí una red 00:18:14
que es internet, que tiene unas IPs 00:18:16
que es la que te da el proveedor de internet 00:18:18
y luego en tu casa tienes IPs que se resuelvan 00:18:20
unos números, 122, 168 00:18:23
0, y dependiendo del número 00:18:25
de ordenadores pones más o menos, pero bueno 00:18:27
te da bastantes números y en este 00:18:28
caso bastantes veces que 00:18:31
poner y en este caso pues es doméstica, estamos hablando de tu casa, entonces lo más normal 00:18:33
es que tengas fibra y que esa fibra la tengas en internet y en casa pues tengas ordenadores, 00:18:37
móviles, smartphone, entonces bueno, ¿qué es este dibujo? ¿qué es? bueno, pues este 00:18:43
dibujo significa que un router tiene, ¿qué es lo que tiene un router? un suite, que es 00:18:49
el que se conecta a los ordenadores, ¿de acuerdo? que es el que tienes aquí, le pones 00:18:55
suite y luego un punto de acceso que es el que se conecta por wifi 00:18:58
estamos conectando por lo que dicen aquí los smartphones la tele el móvil las 00:19:03
tablets y después tienen por aquí también el router un módem para darte la 00:19:09
salida a internet con lo cual todo esto que estamos viendo 00:19:14
lo que dicen ahí un router que es un punto de acceso un suite el router y el 00:19:19
módem 00:19:24
y después lo mismo que nos ha dicho aquí 00:19:26
router interno 00:19:28
¿qué quiere decir esto? que el router 00:19:30
separa dos redes 00:19:32
¿qué redes? las hemos visto antes, internet 00:19:33
por un lado 00:19:36
que es este de aquí, y por otro 00:19:37
la red de tu casa 00:19:40
con sus IPs propias cada uno 00:19:41
vemos aquí 00:19:43
la red local 00:19:46
está formada por esto, que está conectada 00:19:47
a la suite, y la red pública 00:19:49
con lo cual te está diciendo red local 00:19:51
la que te creas en tu casa, le das sus IPs 00:19:53
y la red pública en la de internet que te da un IP el proveedor 00:19:55
luego te dicen, tienes un punto de acceso con el router 00:19:58
y ¿qué es lo que hace? 00:20:01
bueno, pues tienes algo que es algo por cable 00:20:02
y te lo cambia a algo que es inalámbrico 00:20:05
y viceversa 00:20:08
el modem, bueno, aquí lo llaman ONT, ¿de acuerdo? 00:20:09
y lo que tiene es fibra óptica 00:20:12
y lo que te están diciendo, bueno, pues que están cambiando 00:20:14
el tipo de señal, ¿de acuerdo? 00:20:17
para que sea de tipo fibra 00:20:20
ten en cuenta que aquí tienes un cable de par trenzado 00:20:21
que estuvimos hablando y tal, y aquí es tipo fibra 00:20:25
y antiguamente, o por lo menos creo yo, a lo mejor depende del país 00:20:27
sería algo telefónico, aunque hemos contado 00:20:31
yo no utilizo cable telefónico en mi casa 00:20:33
bien, los equipos se configuran automáticamente 00:20:35
el DHCP, que significa, tienes tu router 00:20:38
que tenemos aquí, vemos esta imagen 00:20:41
y lo que hace el router es que tú lo conectas 00:20:43
y te da una propia IP interna 00:20:45
es decir, por ejemplo, el ordenador se encarga de repartir 00:20:48
perdón, el router, repartir al ordenador 00:20:51
Por ejemplo, a esto le pones 192.168.0.1 00:20:53
Con esto es un cable 192.168.0.2 00:20:56
Con esto es aquí 192.168.0.3 00:21:00
Y aquí el 4 sería 00:21:06
Entonces es lo de DHCP que va repartiendo 00:21:08
Bien, y lo único que te dice al final 00:21:11
Que son tres dispositivos 00:21:15
Vamos a ver, 1, 2 y 3 00:21:17
Era el router, que te lo estaba diciendo 00:21:19
Y lo que hacen es cambiar el medio de transmisión 00:21:21
El punto de acceso cambia de onda a cable 00:21:24
Tú tienes un ordenador que lo está conectando por wifi 00:21:28
Y se conecta al cable para poder coger el internet que es cable 00:21:33
El modding, ¿qué es lo que hace? 00:21:37
Cambia el medio de cable trenzado a cable telefónico 00:21:41
¿Qué hace? Cable trenzado es el RJ45 00:21:45
Y lo que te lo está cambiando es a fibra, lo que te están diciendo 00:21:48
Fibra óptica, ONT, ¿de acuerdo? 00:21:51
Bueno, entonces lo más importante un poco es que se vea al final cómo funciona este esquema, por eso lo han puesto así 00:21:54
Un router tiene un switch, un punto de acceso, un modem 00:22:00
Y la cuestión principal que tiene es internet, que es una red y la otra, otra red 00:22:03
Y como estuvimos viendo en el ejercicio anterior, un router lo que hace es separar redes 00:22:08
Comentar los siguientes dispositivos de alimentación a través de internet 00:22:13
¿Qué significa eso? 00:22:18
Bueno, veis aquí un cable que está conectado y ves una cámara 00:22:20
Con lo cual, para que funcione la cámara, ¿qué está haciendo? 00:22:24
Este es un puerto POE, ahí se podría ver que venía POE, este, este, este y este 00:22:27
Y le da energía 00:22:31
También a este de aquí, ¿de acuerdo? 00:22:32
Con lo cual es lo que significa esto 00:22:35
De poder a través de Ethernet, a través de la red 00:22:37
¿De acuerdo? Pero fijaros, se ha conectado y ya le está dando 00:22:41
Esta energía se la está dando a cámara y a este dispositivo 00:22:44
Vamos a ver el primer dispositivo 00:22:47
un router, se le conecta a un ordenador 00:22:49
bien, tienes un cable que es este de aquí 00:22:51
que es datos, sale un cable de datos 00:22:53
que va para acá, con lo cual 00:22:55
a partir de aquí ya está redistribuyendo 00:22:57
internet al resto de los equipos, porque es un 00:22:59
cable de datos, vamos aquí 00:23:01
y tiene que estar conectado a corriente 00:23:03
de acuerdo, ya tiene corriente, con lo cual 00:23:05
tiene datos, se le da 00:23:07
por aquí, a este datos 00:23:09
y este de aquí está conectado 00:23:11
está por aquí, energía, significa 00:23:13
que se enchufa, de acuerdo 00:23:15
Entonces ya tiene energía y datos que se le da al teléfono 00:23:17
Venimos por aquí, está conectado a corriente 00:23:21
Y le está dando, ponemos aquí el POE, que es el puerto 00:23:24
Lo que viene aquí, energía y datos 00:23:28
Para que funcione, tiene energía, la cámara y datos 00:23:32
Para poder mandar la señal a través de internet 00:23:34
Y poderla ver en tu móvil 00:23:37
Bien, aquí vemos otra vez 00:23:39
Vamos a ver, este de aquí, ¿por qué necesitaba energía? 00:23:42
Porque no está en un puerto POI 00:23:44
Este, este, este y este 00:23:46
Pueden dar energía y estos de aquí no 00:23:47
¿De acuerdo? 00:23:50
Igual se enchufa y da estos puertos de aquí 00:23:51
Que es donde aparece aquí 00:23:53
Y vemos aquí que pondría POI 00:23:54
Ahora lo vemos un poquito mejor 00:23:56
¿De acuerdo? 00:23:57
Entonces vemos, le da energía 00:23:58
Viene por aquí y da energía y datos 00:24:00
¿De acuerdo? 00:24:02
Y entonces llegas aquí y dices 00:24:04
Uy, ¿y este de energía? 00:24:05
Sí, bueno, lo representan 00:24:07
Que está dando energía 00:24:08
Pero es para soltarla 00:24:09
¿De acuerdo? 00:24:11
Suelta energía si lo quieres conectar algo a esto 00:24:11
En este caso no, le está cogiendo 00:24:13
Por lo cual, aquí sueltas energía 00:24:16
Y aquí, ¿qué haces? 00:24:18
Pues le estás dando datos al router 00:24:20
Lo vemos aquí 00:24:22
Y después estos datos los pasas a un ordenador 00:24:22
Para navegar por internet 00:24:26
Bueno, todo esto como os he explicado 00:24:27
Lo podemos ver aquí un poco 00:24:29
Que ya te lo están contando 00:24:32
Vamos aquí que pone 00:24:33
Poder a través de Ethernet 00:24:34
Que es lo que dice 00:24:37
Empiezas a soltar datos y energía 00:24:39
Aquí salen datos 00:24:41
y es lo que venía aquí 00:24:43
aquí lo podéis estar viendo un poco 00:24:45
cómo va funcionando y la explicación 00:24:48
que se ha estado dando 00:24:50
vemos aquí un problema usual 00:24:51
tenemos un router 00:24:54
y lo que nos dice es que 00:24:56
bueno 00:24:58
no nos llega 00:24:59
el wifi, tienes una casa 00:25:01
y el wifi no está llegando a un punto 00:25:04
de la casa, o llega, tiene poca potencia 00:25:06
te da problemas 00:25:09
en este caso dice 00:25:10
una planta alargada 00:25:12
que es la parte baja de la casa 00:25:14
o alta, tal, tienes un chalet 00:25:15
o una casa normal 00:25:17
que no esté llegando 00:25:19
¿cómo lo solucionas? 00:25:21
puedes utilizar un repetidor 00:25:23
un repetidor wifi de señal 00:25:25
aunque es mejor utilizar otro router 00:25:26
y luego los integras 00:25:29
eso lo puedes hacer en Asus 00:25:30
¿por qué? porque luego vas a estar cambiando 00:25:32
de un wifi a otro 00:25:34
te vas a una planta de la casa 00:25:35
y estás cogiendo el router de arriba 00:25:37
en vez del que está cerca tuyo 00:25:39
coges el router que está lejos 00:25:41
me refiero cuando en vez de conectarte al repetidor 00:25:43
sigues conectado al router 00:25:46
cuando estás alejado 00:25:48
del router, con lo cual 00:25:50
esta solución está bien 00:25:51
pero te puede dar problemas 00:25:54
y después te están diciendo adquirir dos 00:25:55
PLCs, ¿qué es? 00:25:57
bueno, pues llegas, estás aquí 00:26:00
tienes el router 00:26:01
le conectas aquí 00:26:03
bueno, vamos a ver un poquito por aquí abajo 00:26:05
lo que es los datos 00:26:07
El cable RJ45 00:26:10
Que se vayan los datos 00:26:12
Por la red eléctrica 00:26:14
Y lo conectas aquí, y esto lo conectas a un suite 00:26:15
Aunque luego tienes esta versión también 00:26:18
Que lo tienes, lo recoge 00:26:20
Y lo suelta, ¿por dónde? Por wifi 00:26:21
Bueno, pues es una manera 00:26:24
Por línea eléctrica, por donde lo puedes soltar 00:26:26
Pero vamos, eso alguna vez lo he visto 00:26:28
En algún chalet 00:26:30
O algo así, que me ha comentado una compañera 00:26:32
Profesora 00:26:34
Y tampoco mucho, a lo mejor si tienes esos problemas 00:26:35
Pero yo creo que lo más que se puede 00:26:38
vender es esto un repetidor de acuerdo o te puedes comprar pues unos repetidores wifi 00:26:39
bastante buenos yo los he visto en media mar tienes repetidores grandes y material al final 00:26:46
obtienes lo que pagas si compras algo barato pues vas a tener problemas pues si compras algo de 00:26:54
buen material pues luego te quitas muchos problemas por eso la gente de dinero se suele 00:26:59
Comprar cosas buenas y de alta calidad 00:27:04
Miran precio, calidad 00:27:06
Y lo investigan muy bien 00:27:08
No hacen compras compulsivas 00:27:09
¿Por qué? Porque quieren lo mejor para ellos 00:27:11
De cierto punto de vista 00:27:14
Es decir, suelen decir 00:27:16
Yo me conformo con lo mejor 00:27:18
No hay que ser tan extremistas 00:27:19
Pero sí mirar bien las cosas 00:27:21
Analizar precio tal y comprar cosas bastante buenas 00:27:22
Y de buena calidad 00:27:26
¿Para qué? Para quitarte problemas 00:27:26
¿De acuerdo? Nada 00:27:29
Oye, retrasa dos semanas las cosas 00:27:30
investiga lo muy bien lo que vas a comprar y luego compra y así funciona también la vida 00:27:32
si vas un rápido rápido rápido pues malo si vas más con paciencia con una inversión los que quieren 00:27:38
ganar intradía rápido no sé que el dinero tal no tengo no sé que quiero todo esto tal al final 00:27:46
acabas en la pobreza al final se invierte a largo plazo y con muchos más conocimientos es decir no 00:27:51
solamente un palo necesitas muchas cosas que estar conociendo para poder invertir bien de 00:27:57
De acuerdo, un poco más o menos igual que la guerra de las galaxias que decían un poco el camino despacito del Yeti o el camino rápido de los Sith. 00:28:02
Al final la gente que llevaban malos caminos pues andaban mal. 00:28:11
De acuerdo, caminar rápido, las cosas se quebran de los con paciencia y hacer las cosas bien. 00:28:16
¿Cómo compartir señal de una casa a otra que está lejos? 00:28:21
Bueno, lo que tienes aquí es un router y lo que te están diciendo es esto, una antena router esta que te dicen que se llama antena sectorial. 00:28:24
lo envías, ¿de acuerdo? Y lo que haces es amplificar la señal con esto, con el poder sobre el Ethernet. 00:28:32
Entonces lo conectas al router, lo conectas a la luz eléctrica, le empiezas a dar datos como ya tiene más potencia el cable 00:28:38
porque estará más arriba, con lo cual, y luego mandas la señal y la recibes en otro router. 00:28:44
Realmente yo he visto ese sistema y necesitas tener un receptor y después del receptor lo conectas al router 00:28:50
y esto sería más o menos una casa aislada, es decir, que no tengas otras casas y tal. 00:28:55
¿Cuál sería una solución que yo estoy viendo? 00:29:01
Bueno, pues un router con una tarjeta de tipo SIM 00:29:04
Lo conectas a un router SIM y ya tienes en la otra casa internet 00:29:10
Que bueno, que ahora mismo ¿por cuánto te puede estar costando esto? 00:29:13
Pues unos 10€ con Digi, ¿no? 00:29:16
Y tienes 300MB 00:29:18
Porque lo que te estoy comentando, esto es una casa, bueno, que no hay nada que interfiera 00:29:20
Pero mejor no estar al corcón estar mandando esta señal 00:29:24
Aunque lo pongas alto, vas a tener edificios que te vayan interfiriendo 00:29:27
y luego que te dejaran, necesitarías como dos chalets o algo así 00:29:30
y tampoco luego son tan altos 00:29:34
no lo veo viable esta solución que ponen 00:29:36
excepto en casos específicos 00:29:38
de que tengas a lo mejor una empresa, otra empresa 00:29:40
edificios que están cerca y pases el internet de esta manera 00:29:43
o sea, como solución puede ser interesante 00:29:46
en ciertos casos, pero no en todos 00:29:49
bueno, y luego dependiendo de lo que quieras hacer, claro 00:29:52
siguiente actividad 00:29:56
Vemos aquí, los PCs tienen una tarjeta 00:29:59
Bueno, una tarjeta de red 00:30:02
De 100 MB por segundo 00:30:04
Bueno, los Switch tienen 1 GB 00:30:06
Eso es algo normal 00:30:09
Eso quiere decir que los ordenadores 00:30:10
Aunque tengas 1 GB no vas a poder aprovecharlo 00:30:12
Porque mirad, vas a 100 MB por segundo 00:30:15
El router 00:30:18
Bueno, te están diciendo exactamente lo mismo 00:30:19
Aunque tengas 1 GB en el Switch 00:30:21
El router tiene 100 MB 00:30:24
vale los servidores trabajan un giga o sea que internet va bien creo que 00:30:27
actualmente irán a 10 gigas o algo así bien en la nube suponemos que todas las 00:30:33
comunicaciones alcanzan al menos un giga con lo cual esto va realmente bien una 00:30:37
descarga de un servidor a otro de este a este google a este pues ir a un giga si 00:30:43
todo ahí lo ponen de forma ideal pues un giga porque te están diciendo que va a 00:30:48
ir de forma ideal que realmente iré a un poquito más lento una descarga del 00:30:52
pc uno de un fichero de google pc 1 bueno pues aquí que tienes tienes un 00:30:57
router y el primer paso es el router que te va a 100 megabytes y los puertos del 00:31:02
router también a 100 megabytes con lo cual si tienes fibras 100 y luego 00:31:07
los puertos del router también a 100 por mucho que esto alcance un giga y tú 00:31:12
también la tarjeta vas a 100 megabytes cuál es lo que están diciendo la 00:31:16
velocidad 100 mb en los cuellos de botella una descarga de pc uno de un 00:31:21
fichero de google pues exactamente lo mismo el router ya está cortando a 100 00:31:28
mb 12 cargas simultáneas de descarga simultánea de pc uno está 00:31:32
descargando un fichero de éste y el otro el pc 1 pc 2 cada uno coge de alguno 00:31:38
pues si tienes ya el router que se está cortando pues te quedas en 50 mb cada 00:31:43
uno si no lo vemos mal y ahora descarga de un pc a otro pues te vas de un pc a otro aunque 00:31:48
esto vaya un giga tienes 100 megabytes porque son las tarjetas vamos a ver un poquito si 00:31:55
lo que están diciendo 100 megabytes y aquí pues te quedas 50 máximo porque luego tienen más factores 00:32:01
nos dan este enunciado que es una empresa y tienes que conectar pues el router internet 00:32:10
tienes el suite, tienes los servidores 00:32:15
tienes más router y nos empiezan a contar la potencia 00:32:18
bueno, una empresa dispone de un suite de 24 puertos 00:32:21
giga Ethernet, con cual da 1 giga 00:32:25
3 suites de 6 puertos de 100 megabytes por segundo 00:32:28
con lo cual esto significa que van a tener poca potencia 00:32:33
de acuerdo, fijaros, el de arriba da 1 giga 00:32:35
y los de abajo dan 100 megabytes 00:32:39
de acuerdo, y esto lo que te va a dar es salida de internet 00:32:41
Tienes unos servidores, uno para página web, otro el de datos, otro el de aplicaciones y 40 equipos 00:32:44
Ahora te dicen que hagas un esquema y te están diciendo que lo hagas de forma jerárquica 00:32:52
Lo que vas a hacer es la parte de arriba, que es lo que va a necesitar potencia 00:32:57
Un servidor web, lo vas a necesitar porque la gente se va conectando y los servidores los pones aquí arriba 00:33:03
Y los ordenadores estos que ocupan poco, pues los pones en los suites 00:33:08
Y esa es la solución que hay, porque estos van a necesitar menos potencia que estos 00:33:12
Fijaros que aquí un servidor web puede conectarse a muchos usuarios 00:33:15
Necesitarás darle bastante ancho de banda 00:33:20
Bueno, he visto los mejores suites, está arriba y los peores los han puesto abajo 00:33:22
Vamos a la siguiente actividad, que nos cuentan de que tenemos un móvil 00:33:28
Y queremos compartir internet con dos tabletas 00:33:34
Nos lo ambientan un poco, diciendo que estamos en una casa rural 00:33:37
y bueno, imaginaos que tenemos 00:33:40
niños, no hay internet en la casa 00:33:43
a rolar, ¿qué es lo que haces? 00:33:45
lo que haces es coger el móvil 00:33:46
y lo pones como punto de acceso, aquí te dan 00:33:48
un tipo de Android, pues puedes hacer algo de este tipo 00:33:50
¿de acuerdo? y lo que harías 00:33:53
compartir el internet 00:33:55
le pones que compartas el internet 00:33:58
eso también te lo tiene que permitir la compañía 00:34:00
que hay algunas compañías que antiguamente 00:34:02
no lo permitían 00:34:04
y luego vemos aquí 00:34:05
un esquema, esto sería como el móvil 00:34:08
se convertirá en una especie de router, punto de acceso, tienes internet 00:34:10
y las tabletas se conectan, vemos aquí tenemos una IP 00:34:14
en el móvil y lo van a coger las dos tabletas 00:34:18
y lo que dice es compartir la señal móvil, lo nuevo que te están diciendo 00:34:21
es que te metas por aquí un poco y ahora lo que tendrás 00:34:26
será, pues, haces que tu móvil 00:34:29
comparta wifi, te lo comentan aquí un poquito 00:34:34
total y ya está. Vemos la siguiente actividad que vale para ver cómo montaríamos algo, 00:34:37
aunque bueno, estaría mejor incluso verlo con dos aulas, aquí en el instituto, tres 00:34:45
aulas, tal, a ver cómo se montaría. Vamos a ver qué nos están contando. Aulas con 20 00:34:51
equipos, vemos aquí 20 equipos, tres oficinas, bueno, por lo menos vemos algo separado en 00:34:57
oficinas y un almacén que sirve de sala de comunicaciones lo que significa es que 00:35:02
ahí es va a estar todo va a estar lo que vemos aquí el rack que lo que vale es 00:35:08
para estar metiendo pues los paneles de parcheo los suites para conectar todos 00:35:15
los cables el centro de comer por eso se llama sala de comunicaciones porque es 00:35:21
donde va a estar pues todos los aparatos que necesitan para comunicarlo 00:35:24
todo. Bien, conexiones por fibra, tal, ¿dónde está? Pues bueno, te va a faltar un router 00:35:29
y lo que te va a faltar luego es pues un montón de cables RJ45, ¿de acuerdo? Bien, y tenemos 00:35:35
aquí algo, nos están diciendo que tiene un servidor, con lo cual si tienes un aula 00:35:42
pues en el servidor lo más normal que tengas un servidor de tipo web, a lo mejor con algo 00:35:46
como el que tenemos en el aula, con un Moodle, para que todos entren en tu aula. Acceso a 00:35:51
internet pues ya sabes que te va a hacer falta por aquí un repetidor 00:35:56
o router que se ponga a repetir la señal bien te dejan aquí el esquema tenemos un 00:36:00
poco como ha terminado aquí todos los ordenadores conectados por cable tres 00:36:06
ordenadores también conectados un punto de acceso y todo lo que hace falta 00:36:11
hacer que te hace falta lo dicen el rap como que está aquí de acuerdo tienes 00:36:15
y vemos aquí los distintos componentes que hay, un router, un switch, una consola, un site por si se va la luz 00:36:21
vamos a echar un vistazo un poco, mira que nos está diciendo de utilizar la instalación eléctrica 00:36:29
yo lo veo antiguo, bajo mi punto de vista, lo que va a hacer es conectarlos por cable RJ456A 00:36:34
o ya un poquito superior si quieres y luego ya te empiezan a aumentar un poco lo que vas a tener 00:36:43
Pues instalar esto en el RAV, de acuerdo, excepto el router 00:36:50
Que dice que estos armarios no están bien para el router 00:36:53
Lo que yo he visto aquí en el colegio, lo que hacen es 00:36:56
Tienen los suites puestos, luego tienen los paneles parcheos 00:36:58
Para poder ponerlos aquí, los cables que es para lo que ponen 00:37:02
El servidor que sería en este caso para tener Moodle 00:37:05
Un site que sería para la energía 00:37:08
Y la consola sería para poder estar configurando el servidor 00:37:10
Lo puedes ver un poco tal, escribir 00:37:14
Y haciendo la configuración que necesites 00:37:16
bien, aquí es cuando nos cuenta 00:37:19
bueno, tienes un router con fibra 00:37:21
y lo puedes montar dentro del RAF 00:37:23
claro, es lo que te he dicho 00:37:25
oye, es que esto 00:37:26
fijar aquí que es lo que haces para montarlo aquí al router 00:37:28
pues nada, pones el suite 00:37:31
luego lo pones arriba, tienes los paneles de parcheos 00:37:33
y bueno, ahí lo podéis estar viendo 00:37:35
como hacerlo 00:37:37
bien, luego aquí ya te encuentran un poco 00:37:38
que es lo que vas a necesitar 00:37:40
un poco, te voy a contar 00:37:43
bueno, necesitas dos paneles de parcheos 00:37:44
RJ45 hembra 00:37:47
Un poco para los puestos de trabajo 00:37:49
Que los puedas enganchar 00:37:51
Latiguillos para lanzarlo 00:37:52
Necesitas las canaletas 00:37:54
Necesitas los cables 00:37:55
Un poco los paneles de parche 00:37:57
Necesitas contar dos 00:37:59
Tendrías que mirar a ver como son 00:38:02
Los que tengas 00:38:04
Aquí tienes 7, 48 puestos 00:38:06
Si la pregunta 00:38:09
Aquí cuántos tienes 00:38:11
20 equipos 00:38:12
20, 21, 22 y 23 00:38:13
Con lo cual tendrías bastante 00:38:17
Vamos a ver como quedaría 00:38:18
Esto 00:38:21
A ver 00:38:22
Vamos a ver, fijaros 00:38:23
Lo tenemos aquí 00:38:26
Tenemos una sala como si sea de comunicaciones 00:38:27
Y vemos como va quedando las cosas 00:38:32
Los armarios 00:38:35
Y como va quedando las cosas 00:38:36
Conectadas 00:38:38
Un poquito lo que hemos hecho del router 00:38:39
Que al final lo meten como pueden 00:38:41
Y aquí es lo que estamos viendo 00:38:42
Esta es la solución que se está buscando 00:38:44
Los cables que van yendo conectados 00:38:47
¿De acuerdo? Pues esa es la solución que van viendo, la sala de comunicaciones 00:38:50
Tienes router, servidor, paneles de parcheo para que lleven los cables 00:38:53
Luego los conectas al suite, la señal y cómo armarlo todo 00:38:57
Contando un poco el show que vas a montar y los equipos que tengas 00:39:01
Materias:
Informática
Etiquetas:
Redes locales
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado básico
      • Primer Curso
      • Segundo Curso
    • Ciclo formativo de grado medio
      • Primer Curso
      • Segundo Curso
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Eduardo Rojo Sánchez
Subido por:
Eduardo R.
Licencia:
Dominio público
Visualizaciones:
43
Fecha:
6 de diciembre de 2024 - 22:52
Visibilidad:
Público
Centro:
IES CIFP a Distancia Ignacio Ellacuría
Duración:
39′ 06″
Relación de aspecto:
1.78:1
Resolución:
3840x2160 píxeles
Tamaño:
234.66 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
