Hola alumnos de estructurar del ciclo superior, bienvenidos. En este vídeo quiero explicar el 00:00:01
desarrollo de algunos ejercicios básicos de cálculo vectorial aplicado a fuerzas en estirajes. 00:00:08

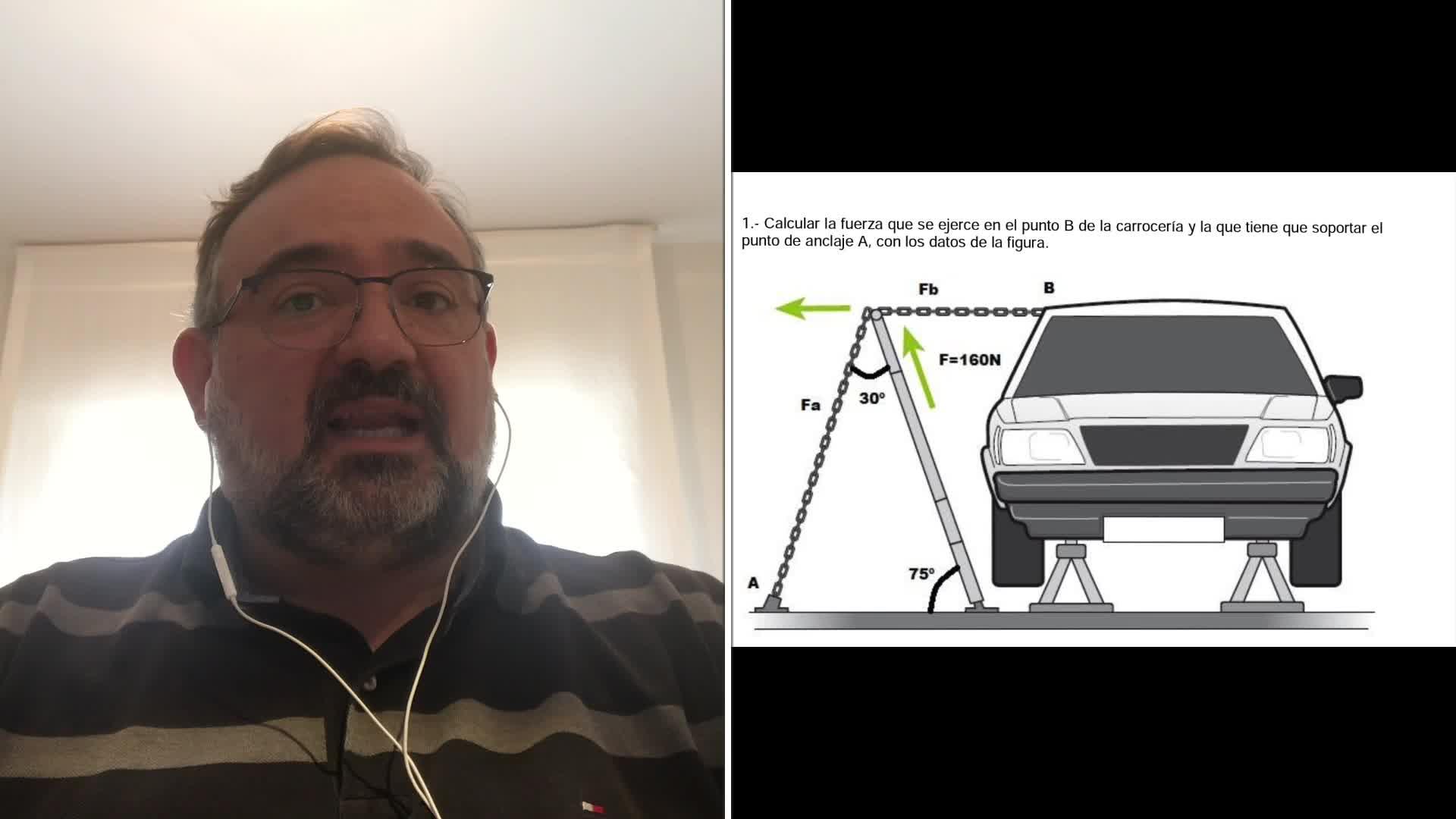

En el primer ejercicio calcularemos la fuerza que se ejerce en el punto B de la carrocería y la que 00:00:15
tiene que soportar el punto de anclaje de la cadena A en un tiro. Conocemos la fuerza de 160 00:00:24
newton que ejerce el gato sobre la cadena y la dirección de la fuerza que es de 75 grados 00:00:33
respecto de la horizontal. Con estos datos deducimos que la fuerza que ejerce la cadena 00:00:41
en el punto B de la carrocería será horizontal y su valor vendrá dado por el producto de la fuerza 00:00:49
del gato y el coseno del ángulo que forma el gato con la horizontal. En cuanto a la fuerza de reacción 00:00:58
del punto de anclaje A, su componente vertical vendrá dada por el producto de la fuerza del gato 00:01:07
y el seno del ángulo que forma el gato con la horizontal 00:01:14
La resultante en A seguirá la dirección de la cadena 00:01:19
que teniendo en cuenta que el triángulo formado con el gato es isósceles 00:01:24
nos dará como resultado 160 N de nuevo 00:01:32
En este segundo ejercicio 00:01:37
Vamos a calcular el contratiro resultante equivalente a los dos contratiros P y Q que se aplican sobre la bancada 00:01:40
Conocidos P y Q tanto en módulo como en dirección 00:01:51
Calculamos las componentes horizontales y verticales en función de los ángulos que forman con la horizontal 00:01:57
Sumamos las componentes para hallar las componentes resultantes tanto en dirección vertical como horizontal 00:02:05
El módulo de la resultante de 97,73 N será la raíz cuadrada de la suma de los cuadrados de las componentes resultantes halladas anteriormente 00:02:14
Para hallar la dirección de la resultante, podemos utilizar la componente resultante horizontal. 00:02:31
A partir de ella, podremos obtener el coseno del ángulo que forma la resultante con la horizontal. 00:02:41
Calculando el arcoseno, obtendremos finalmente el ángulo que forma la resultante con la horizontal, que en este caso es de 35,04 grados. 00:02:50
Un abrazo y mucho power 00:03:01
