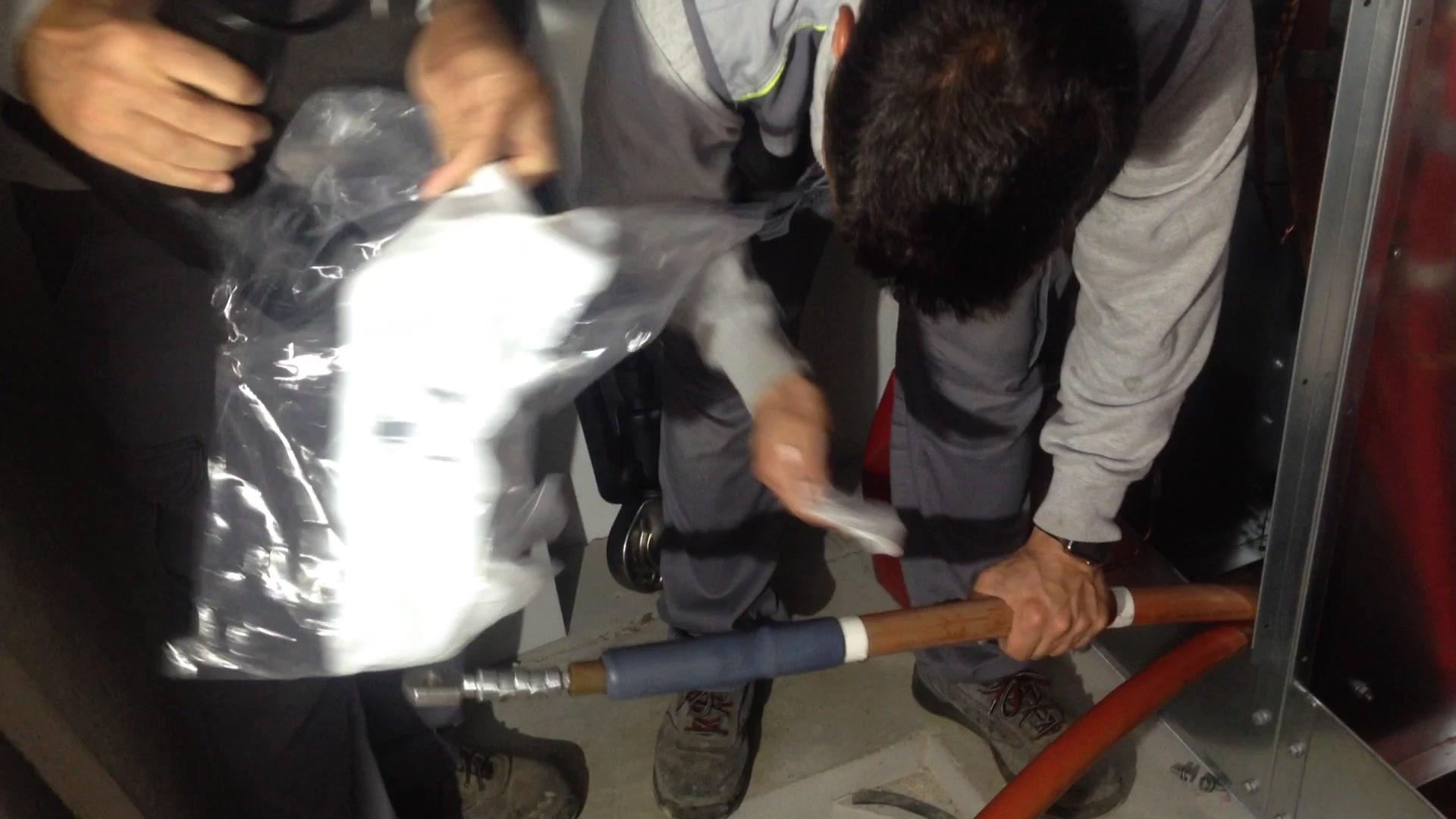

Vídeo de finalización de un conector separable de media tensión. - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 8 de octubre de 2025 por Angel F.

17 visualizaciones

Más información Transcripción

Descargar la transcripción

y se le pone la jaula el conector separable eso se conecta a la pantalla no 00:00:00
lleva un latiguillo negro había algunas que venían con un agujerito y dos venillas o tres 00:00:18
de la treza había que conectarlas pero ahora ya parece ser lo que es la misma botella ya te lo 00:00:31
Y lo conectas directamente con su terminal ya a tierra. 00:00:38
Sí, ese permite entrar por detrás. 00:00:45
Se limpia la parte de tapas, que es cónico. 00:00:59
No sé si lo veis. 00:01:03
Hay alguno abierto por ahí. 00:01:05
Mirad alguno por ahí. 00:01:06
Sí, veis ahí la forma de ver cómo es cónico esa parte naranja que recubre. 00:01:07
Entonces eso se limpia un poco porque tenga polvo, suciedad o algo. 00:01:13
L1, L2, L3. 00:01:17
Y se pone lo que es la botella. 00:01:18
Y ya está. 00:01:25
Y ahora se conecta. 00:01:26
Se da también lubricante allí o silicona. 00:01:28
Y pasa tapas. 00:01:37
se limpia el exceso de la silicona 00:01:37
siempre tiene que estar embadurnado de la silicona esta 00:01:54
todos los contactos que tenga con el aislamiento 00:02:06
conveniente 00:02:13
para que no haya nunca 00:02:15
burbuja de aire 00:02:20
¿no le viene un poco frontal allí en el pasatapa? 00:02:23
bien, pues ahora se coge 00:02:37
se posiciona 00:02:39
mirarlo 00:02:41
y con ese tornillo 00:02:42
que tiene rosca por los dos lados 00:02:46
se atraviesa el terminal 00:02:48
y se enrosca al pasatapas y ahí va claro con esa llave doble rosca 00:02:50
esto es el tornillo que tiene doble rosca entonces en esta parte atraviesa el terminal 00:03:01
y enrosca en el pasaporte y por esta otra parte va a roscar simplemente para ese agujero por el 00:03:15
cual estaba actuando tapar si tuviésemos que poner otra salida pues se pone como digamos un 00:03:27
que es roscable también y puedes enroscar la otra botella y luego le pones la tapa 00:03:40
y esa es la tapa, que es cónica también entonces la tiene que dar el embadurnado de costumbre 00:03:57
La limpia 00:04:07
La echa 00:04:11
La silicona 00:04:12
Eso es lo que hace 00:04:14
El tornillo 00:04:18
Exactamente 00:04:19
Rosca del tornillo 00:04:21
Y al mismo tiempo extrae el aire 00:04:22
Todo el aire lo extrae 00:04:24
Se limpia 00:04:28
Y se da la silicona 00:04:38
¿Has controlado el tiempo Ángel? 00:04:41
Sí 00:04:50
Empezamos 00:04:50
No, pero si lo tengo aquí 00:04:52
Empezamos a las 10 y 40 00:04:55
Son las 11 y cuarto 00:04:57
Para hacer un conector separable 00:04:59
Fijaros 00:05:02
No, pero es bueno que 00:05:02
Que tengas tú la referencia 00:05:05
Para 00:05:07
Que el tiempo se pede 00:05:08
Ese es lo que te dice el tiempo 00:05:11
Ya, si no hay problemas 00:05:15
Sí, bueno, porque hemos ido ahora de patio 00:05:17
Más o menos enseñando y tal 00:05:19
Pero si tienes problemas 00:05:21
Pues ya sabes 00:05:23
Claro, y que se te quede a medio camino 00:05:24
En la zona importante 00:05:27
Entonces cuesta 00:05:28
Cuesta porque tienes que estar expulsando el aire 00:05:30
Al mismo tiempo 00:05:33
Uno aprieta y el otro rosca 00:05:35
Si no, no van a tener narices a roscar 00:05:36
Claro, un poquito 00:05:39
para que... 00:05:41
Pero hazlo con la llave. 00:05:41
¿Ya está? 00:05:46
Ahora se rompe. 00:05:51
Para que no se gire. 00:05:57
La teoría es 00:05:58
con una dinamométrica 00:06:00
y dándole los newtons 00:06:02
necesarios. 00:06:05
¿Cuántos kilos tiene que llevar? 00:06:06
Pues no lo sé. 00:06:07
Hasta que no podáis más. 00:06:09
y ahora le ponen la tapa y la presión se engancha a las tierras 00:06:09
Ahora se conecta a la tierra, allí al barraje, ¿ves la pletina de cobre que hay detrás? 00:06:28
