Unidad Didáctica Sala de Realización

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 19 de abril de 2007 por ies satafi getafe

3030 visualizaciones

Video participante en el concurso Video Escolar 2006-2007, realizado por alumn@s del ciclo formativo de grado superior de Sistemas de Telecomunicaciones e Informáticos. Proyecto presentado por el profesor Francisco Piedrabuena.

Más información Transcripción

Descargar la transcripción

We got the real jam going down, welcome to the Space Jam 00:00:00
Here's your chance, do your dance at the Space Jam 00:00:04
Cámara de vídeo 00:00:08
Distribuidor 00:00:11
Matriz 00:00:16
Mesa de mezclas 00:00:21
Magnetoscopio 00:00:26
Mesa de edición 00:00:30
Cámara robotizada 00:00:38
La mayoría de los conectores de la cámara robotizada en la unidad de control son BDC 00:00:48
La cámara robotizada tiene dos cables de salida 00:02:38
Uno que es el remote, que va a la unidad de control al remote 00:02:41
Y otro que es el cable de salida, que va al cable de entrada de la unidad de control 00:02:44
hay otro cable de salida 00:02:49
en el control 00:02:51
que es el cable de salida 00:02:51
que va al distribuidor 00:02:54
el distribuidor tiene 4 conectores 00:02:55
en este caso 00:02:59
como sabemos que utilizamos una cámara robotizada 00:03:00
utilizaríamos un conector 00:03:02
que irá conectado al monitor de televisión 00:03:04
la cámara robotizada 00:03:06
también tiene un cable de salida que es el de 9 00:03:08
que este va conectado a su vez 00:03:10
a las dos centrales de la unidad de control 00:03:12
Os vamos a explicar el montaje de unas cámaras robotizadas. 00:03:15
Para ello se necesitan los siguientes componentes. 00:03:22
Un monitor, un distribuidor, la cámara robótica y sus respectivas unidades de control. 00:03:25
En primer lugar, tenemos aquí la primera unidad de control que nos permite controlar el zoom de nuestra cámara. 00:03:38
y esta es la velocidad de dicho zoom. 00:03:45
La siguiente unidad de control nos permite controlar el movimiento de nuestra cámara 00:03:50
de izquierda a derecha y arriba y abajo. 00:03:54
Este botón no funciona, pero nos permite hacer una panorámica de forma automática. 00:03:59
La siguiente unidad de control nos permite controlar el balance blanco de la cámara de seguridad 00:04:08
de manera manual o de manera automática. 00:04:12
El siguiente botón es el ajuste de contraste para ver más claro o más oscuro la imagen 00:04:16
y esto que nos permite ajustar la distancia de que está el cable. 00:04:28
Se necesitan los siguientes equipos, dos magnetoscopios y una mesa de edición. 00:05:35
De los dos magnetoscopios uno será el reproductor y otro el grabador. 00:05:41
Los dos deben estar conectados entre sí. 00:05:47
Las salidas de vídeo y audio del reproductor deben ir conectadas a las entradas de vídeo y audio del grabador. 00:05:50
Y la mesa de edición está conectada a los dos magnetos mediante dos puertos paralelos. 00:05:57

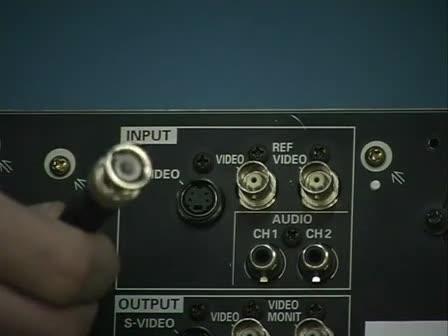

Este tipo de magnetos Hopios tienen la posibilidad de introducirle la señal de vídeo mediante dos tipos de cables diferentes, BNC y Super Vídeo. 00:06:06
Para ello disponemos de un conmutador, el cual lo podemos poner en la posición line para meter la señal de vídeo mediante cable BNC y posición supervídeo para meterle la señal de vídeo mediante cable supervídeo. 00:06:14
Además de esto, este tipo de magnetoscopios tienen la posibilidad de usarse en forma local y en forma remota. 00:06:27
Para ello disponemos de otro conmutador, el cual lo podemos poner en forma local para utilizarlo en forma local y en remote para utilizarlo desde la mesa de edición. 00:06:33
Estos manetos tienen las siguientes conexiones, un puerto paralelo para conectar la mesa de edición, sus respectivas salidas de audio con cables RCA y sus respectivas salidas de supervídeo y otra salida de vídeo BNC y sus respectivas entradas, entrada de vídeo supervídeo, entrada de vídeo con cable BNC y sus respectivas entradas de audio con cable RCA. 00:06:43
A continuación vamos a realizar la edición de vídeo no lineal. 00:07:34
Para ello disponemos de dos vídeos diferentes en cada magnetoscopio. 00:07:46
El objetivo de una edición de vídeo consiste en ensamblar un segmento de vídeo que se encuentra en la cinta del magneto reproductor 00:07:50
en la otra cinta que se encuentra en el magneto grabador. 00:08:00
Para ello utilizaremos la mesa de edición. 00:08:04
Los comandos básicos para la realización de la edición de vídeo son los siguientes. 00:08:07
Comandos básicos para movernos por la cinta 00:08:13
Seleccionar grabador o reproductor 00:08:18
Una ruleta manual para movernos por la cinta de forma más precisa 00:08:27
Y a la hora de grabar seleccionar 00:08:36
Punto inicial, punto final del reproductor 00:08:41
Y la marca inicial del grabador 00:08:46
Todo esto tiene que estar puesta en la posición remota del magnetofóbico 00:08:48
No se nos debe olvidar que para realizar la edición debe estar el botón de ensamblado o activado 00:08:53
Una vez hechos todos estos pasos, realizadas las marcas de entrada y de salida 00:09:00
Le damos al botón de edit start para que la mesa realice su trabajo 00:09:05
A continuación vamos a realizar la edición de vídeo 00:09:10
Para ello seleccionaremos un trozo de vídeo donde por ejemplo aparece este coche 00:09:17
y lo meteremos en un momento preciso de la cinta del grabador, donde podemos ver que aparecen estos alumnos. 00:09:22
Primero seleccionamos el inicio de vídeo que queremos grabar, lo colocamos con la ruleta, 00:09:35
la marca de inicio, el momento final que queramos grabar. 00:09:40
Seleccionamos el momento grabador que queremos grabar el vídeo del coche. 00:10:12
Nos aseguramos de que está marcado el botón de ensamble y damos inicio de edición. 00:10:34
Como podemos comprobar, la edición de vídeo ha sido realizada con éxito 00:10:41
El coche ha sido insertado en el vídeo deseado 00:10:57
Una de las salidas de vídeo de cada magnetoscopio va conectado a cada entrada de los dos distribuidores 00:11:00
Los dos distribuidores están compuestos de cuatro salidas, de las cuales utilizaremos dos 00:11:17
Una que la llevaremos a dos monitores para visualizar la imagen 00:11:22
Además conectaremos la octava entrada de la matriz a la salida principal de la mesa de mezclas de vídeo. 00:11:26
Por otro lado, la octava salida de la matriz la conectaremos a un tercer distribuidor, 00:11:43
el cual irá conectado por una de sus salidas a un último monitor en el cual visualizaremos la imagen de los vídeos mezclados. 00:11:52
La mesa de mezcla se compone de tres partes fundamentales 00:11:59
La primera son los efectos de transición 00:12:11
La última línea sirve para elegir el tipo de transición 00:12:13
Dependiendo de las veces que le des, se puede elegir en distintas formas 00:12:20
Combinándolo con la línea de arriba, se puede cambiar el estilo 00:12:30
y para que la transición no sea tan brusca 00:12:35
se puede poner un borde 00:12:43
se puede elegir el color, el selector de colores 00:12:44
situado en la parte superior 00:12:47
o se puede elegir un estilo de difuminación 00:12:50
en la parte central están los efectos digitales 00:12:56
lo primero tienes que elegir el canal 00:13:07
el A o el B 00:13:10
y luego puedes elegir entre distintos efectos 00:13:12
para cambiar la imagen. Y por último, en la parte inferior, eliges los dos canales, 00:13:17
el A y el B, eliges donde quieres escoger la fuente y mediante la palanca puedes hacerlo 00:13:37
a transición de manera manual o mediante el botón de auto-fake puedes utilizarlo de 00:13:44
manera automática. 00:13:53
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
5 sobre 5 basada en 13 votos. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Autor/es:
2º STI
Subido por:
ies satafi getafe
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
3030
Fecha:
19 de abril de 2007 - 9:55
Visibilidad:
Público
Enlace Relacionado:
Realización, grabación y montaje del proyecto: Efrén García, Jorge Ponce, Rubén de Paz y Javier Muñoz, alumnos de la clase 2º STI, con la colaboración de Francisco Piedrabuena (Paco)
Centro:
IES SATAFI
Descripción ampliada:
Durante este vídeo se describen los componentes de una sala de realización de vídeo y las conexiones que se establecen entre los distintos elementos.
