Fuerza magnética entre tres hilos - con vectores - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de mayo de 2020 por Àngel Manuel G.

24 visualizaciones

En este vídeo calculamos la fuerza que se ejercen tres hilos conductores paralelos entre sí utilizando productos vectoriales.

Más información Transcripción

Descargar la transcripción

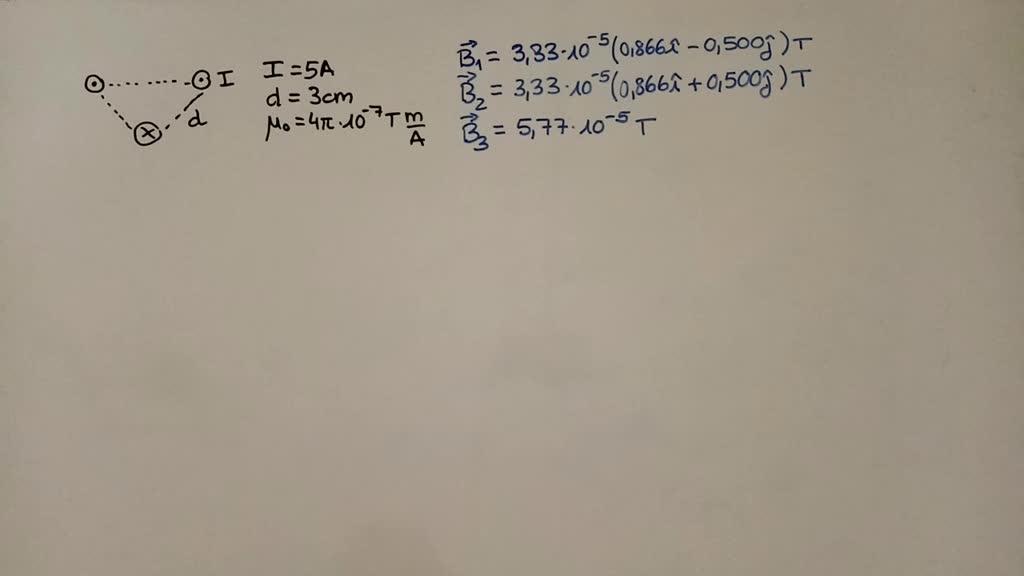

En este vídeo vamos a calcular la fuerza que se ejercen estos tres hilos conductores por los que pasan tres corrientes perpendiculares al papel. 00:00:07
En el vídeo anterior hemos calculado el campo que sentía el hilo conductor número 1. 00:00:15
De la misma forma se puede calcular el campo que siente el conductor 2 y el campo que siente el conductor 3. 00:00:20
En este vídeo vamos a calcular utilizando vectores. 00:00:26
Para calcular la fuerza vamos a aplicar la ley de Lorenz. 00:00:33
Como son hilos infinitos, lo que vamos a calcular es la fuerza por unidad de longitud. 00:00:42
La ley de Lorenz nos dice que cada trocito de hilo sufre un trocito de fuerza, que viene dada por la intensidad y el trocito de hilo producto vectorial con el campo magnético. 00:00:49
En este caso, si nos fijamos únicamente en la dirección del trocito de hilo, su módulo puede pasar al otro lado dividiendo y tendremos que la fuerza por unidad de longitud es I por la dirección de I producto vectorial con el campo magnético. 00:01:04
Vamos pues a calcular la fuerza que siente el conductor número 1 00:01:26
Nos damos cuenta que dentro del campo 1 ya está recogida toda la información del conductor 2 00:01:33
Este es el 2, este es el 3 y este es el 1 00:01:39
Dentro del campo 1 está incluida toda la información del campo 2 y del campo 3 00:01:44
Por lo tanto no tenemos que tener en cuenta para nada ni el campo 2 ni el campo 3 00:01:51
solamente la intensidad que circula por el conductor 1, la dirección en la que va esa 00:01:55
intensidad y el campo que siente el conductor 1. Entonces la fuerza del conductor 1 por 00:02:02
unidad de longitud va a ser la intensidad que es 5 amperios, el vector que va igual 00:02:13
que la intensidad, pero unitario, en este caso sube hacia arriba, por lo tanto es K positivo, 00:02:22
producto vectorial con el campo magnético que siente 1, que es este que tenemos aquí, 00:02:29
entonces 3,33 por 10 elevado a menos 5 por 0,866 y menos 0,500J. 00:02:35
El módulo será el producto de los módulos directamente podemos escribir 1 con 67 por 10 a la menos 4 y los vectores k producto vectorial con i será j y k producto vectorial con j será menos i pero con el menos será positivo. 00:02:49
Por lo tanto es 0,5 IK por J menos I con el menos más, 0,5 I, IK por I que es J, 0,866 J. 00:03:13
Como es fuerza por unidad de longitud, sus unidades son newton entre metro. 00:03:31
El conductor número 2 pues tiene la fuerza 2 entre la longitud 2 y será exactamente igual 5k la misma intensidad y la misma dirección producto vectorial y ahora el campo es el mismo módulo pero tiene una dirección distinta. 00:03:36
3,33 por 10 a la menos 5 por 0,866i más 0,500j, si hacemos la misma operación nos va a salir 00:04:00
1,67 por 10 a la menos 4 por, y en este caso, menos 0,500i más 0,866jNm. 00:04:16
Finalmente, sobre el conductor número 3, tenemos la fuerza 3 por unidad de longitud 00:04:35
Y tenemos la misma intensidad, pero en este caso va hacia dentro del papel, por lo tanto, menos K, producto vectorial con, y el campo que es siguiente 3, que es este de aquí, que no lo he puesto al principio, pero lleva una I porque es hacia la derecha, 5,77 por 10 a la menos 5 I. 00:04:42
Si hacemos el producto vectorial K, vectorial I nos da J con el signo menos, menos J 00:05:05
Y el producto de módulos, menos 2,89 por 10 elevado a menos 4 J Nm 00:05:13
Si representamos los tres conductores, este sería el conductor 1, este sería el conductor 2 y este sería el conductor 3 00:05:23
estas fuerzas, las vamos a pintar de color rojo, serán la fuerza 1 es hacia la derecha y hacia arriba 00:05:33
hacia arriba más que hacia la derecha, por lo tanto así 00:05:44
la fuerza 2 hacia la izquierda y hacia arriba, izquierda, arriba 00:05:48
y la fuerza 3 totalmente hacia abajo 00:05:55
observaremos entonces que los hilos que tienen corrientes en el mismo sentido 00:06:00
se atraen mientras que se repelen del que tiene la corriente en sentido contrario. 00:06:08
