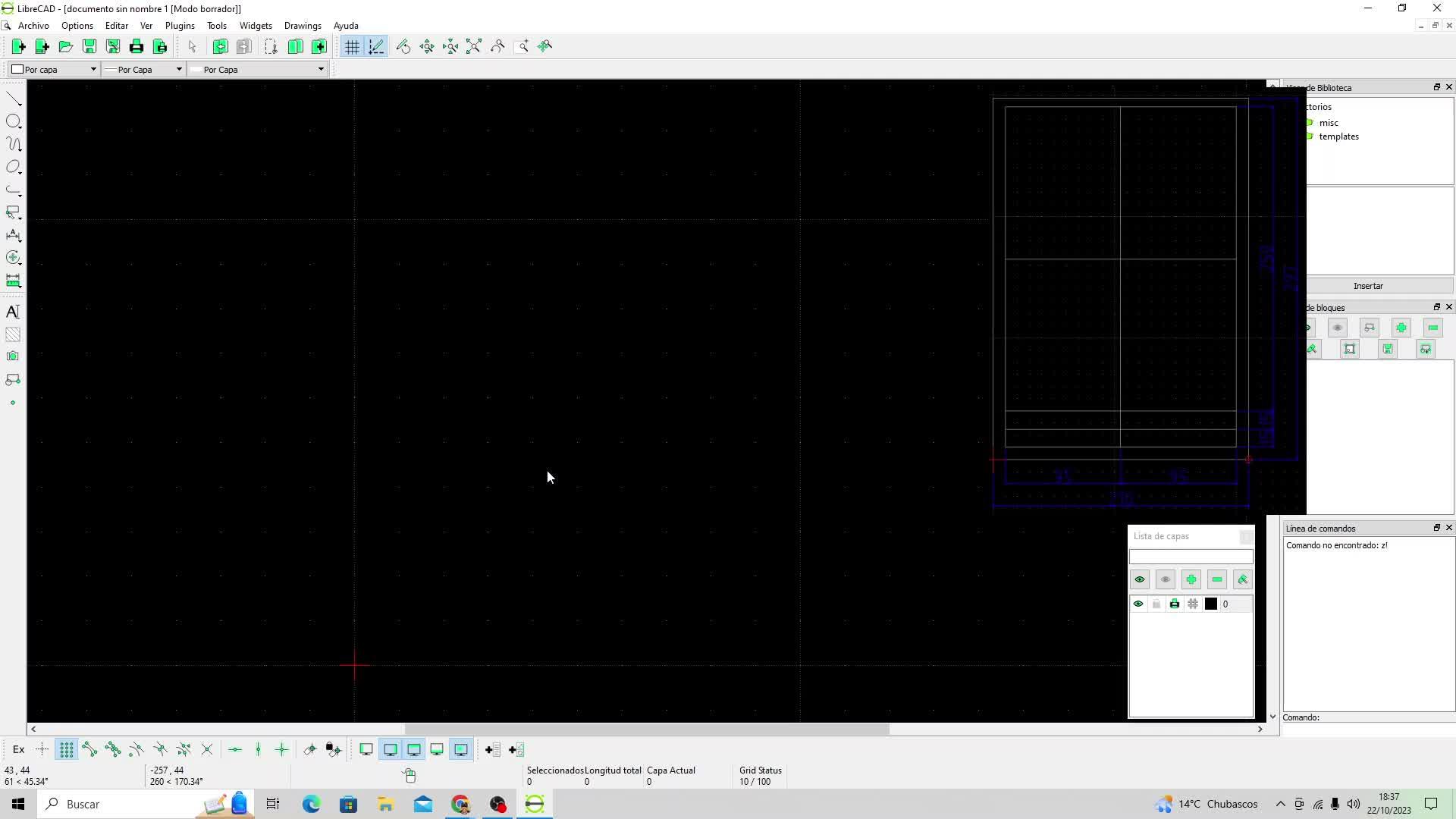

Bien, pues vamos a empezar con QCAD. QCAD es un programa de dibujo técnico,
00:00:00
lo que es diseño asistido por ordenador.
00:00:11
Entonces, bueno, lo que está formado es básicamente por un papel,
00:00:14
un papel que está formado aquí con una rejilla,
00:00:19
rejilla que nosotros podríamos ver o no ver según le estuviésemos dando.
00:00:24
Aquí, ver la rejilla y no ver la rejilla.
00:00:28
Lo primero que tenemos que hacer siempre es establecer un poco las características generales del dibujo.
00:00:30
Entonces nos vamos a las opciones, a Current Drawing Preferences
00:00:37
y elegimos el tipo de hoja, en tamaño A4, en tamaño vertical, en posición vertical,
00:00:42
las unidades en milímetros, mire bien el formato decimal lógicamente
00:00:49
y la precisión, podríamos tenerlas distintas, pero la podemos dejar a cero.
00:00:54
Sencillamente tendríamos datos de milímetro en milímetro.
00:00:58
Con el ángulo, pues lo mismo.
00:01:01
La rejilla, que son estos puntos, pues podemos establecerla,
00:01:03
entonces podemos mostrar la rejilla o no mostrarla, según queramos,
00:01:06
y establecer una rejilla ortogonal, es decir, líneas perpendiculares, verticales y horizontales,
00:01:11
o bien para dibujar en perspectiva.
00:01:17
Vamos a dejar la rejilla ortogonal y vamos a establecer un espaciado de un milímetro.
00:01:20
Con esto, básicamente, lo podríamos establecer.
00:01:25
Bien, tenemos un conjunto de herramientas que tenemos aquí
00:01:29
y vamos a empezar por la más sencilla.
00:01:33
La más sencilla es la herramienta línea.
00:01:36
Vamos a tomar, pues esta misma, una línea de dos puntos.
00:01:39
Entonces, como podemos ver aquí, según nos estamos moviendo,
00:01:42
pues nos estamos ajustando lo que es a la rejilla.
00:01:46
El pedal se está moviendo de salto en salto en la rejilla.
00:01:51
Si nos fijamos aquí abajo, lo que tenemos es la posición.
00:01:54
Aquí estamos en la posición X-40 y, o sea, menos 140, menos 40.
00:01:58
¿Cuál es el origen? Pues la cruz roja.
00:02:04
Esto es el 0,0.
00:02:06
Según nos vamos hacia la derecha, vamos incrementando, en este caso,
00:02:07
de 10 en 10 milímetros por la rejilla.
00:02:11
Y según vamos para arriba, exactamente lo mismo.
00:02:13
Entonces, este punto es el 0,0.
00:02:16
Este de aquí, pues es el 100,100.
00:02:18
Pues si bajo para abajo, pues estoy en la X-100
00:02:23
y aquí, pues sería la Y, tendríamos el 70.
00:02:26
Esto funciona igual que las coordenadas en matemáticas.
00:02:30
Entonces, si yo quiero hacer una línea, una línea de dos puntos,
00:02:33
yo elijo su punto de origen y voy a elegir su punto final.
00:02:37
Ese punto final lo puedo hacer con ayuda de la rejilla
00:02:42
o bien especificando una posición aquí a la derecha, el punto.
00:02:45
¿Esto funciona? Pues, por ejemplo, si quiero dejarlo en el 100,100 como antes,
00:02:50
pues escribo 100,100 y nos saldría el punto.
00:02:55
Se habría elegido este de aquí arriba.
00:03:00
Si quiero venir aquí abajo, que esa posición la podemos ver aquí a la derecha,
00:03:02
es la 100,0, pues o bien lo elijo directamente con el ratón,
00:03:07
como en este caso, o bien lo escribo en esta sección.
00:03:12
Si quiero cerrar, podría ir aquí o escribir, como estábamos diciendo.
00:03:16
Entonces aquí tendría el 0,0.
00:03:21
Bien, en este caso simplemente hemos hecho un triángulo.
00:03:27
Si le damos al botón derecho del ratón, pues ya salimos y ya no hacemos más líneas.
00:03:30
Entonces esto sería trabajar con líneas.
00:03:34
Las líneas también las podemos tener en horizontal o en vertical.
00:03:39
Entonces una línea horizontal simplemente es elegir el punto de origen
00:03:43
y aquí tendríamos la longitud.
00:03:47
Entonces si ponemos, por ejemplo, una línea de 100 milímetros horizontal
00:03:50
que empiece aquí mismo, pues mejor aquí.
00:03:54
Entonces sencillamente picamos el origen y fíjate que se nos va hacia la izquierda.
00:03:59
¿Esto qué significa? Esto ha sido porque tenemos lo que es establecido el punto final.
00:04:05
El final de la línea de 100 milímetros, pues empieza aquí y termina aquí.
00:04:10
Y aquí tendríamos forzar al punto final.
00:04:14
Lo normal sería poner el punto inicial, en cuyo caso, si lo ponemos,
00:04:17
se nos iría hacia la derecha. Inicio y 100 milímetros en horizontal.
00:04:21
Hacia aquí abajo, nos vamos igualmente, lo podemos hacer en vertical.
00:04:26
Podemos elegir a qué punto estamos forzando, inicial o final.
00:04:30
Elegimos, entonces podemos poner aquí, si este es el inicial,
00:04:35
y le ponemos 100 milímetros, o mejor aquí mismo,
00:04:40
nos sale directamente una línea de 10.
00:04:44
Por supuesto, vamos a darle hacia atrás,
00:04:49
hacia atrás donde lo tenemos aquí, deshacer,
00:04:55
pues eso, en vez de una línea horizontal, vamos a hacer una línea vertical,
00:04:59
nuevamente, de la longitud que queramos.
00:05:03
100, comenzando por su inicio, pues nos queda en esa posición.
00:05:06
Igualmente, pues podríamos trabajar con otras cuestiones,
00:05:10
por ejemplo, con un ángulo. ¿Qué ángulo queremos que tenga?
00:05:14
Lo pondríamos, pues es el ángulo respecto del horizontal,
00:05:18
los 30 grados los tenemos aquí.
00:05:22
Si cogemos un ángulo de 30 grados y longitud 10, pues ya está.
00:05:25
Entonces, con longitud 100 y un ángulo de, vamos a poner un ángulo pequeñito,
00:05:29
un ángulo de 15 grados, nos va a quedar una línea bastante poco inclinada.
00:05:34
Entonces, sería otra manera de situar cosas.
00:05:39
Obviamente, vamos a tener otros elementos, vamos a tener otros elementos,
00:05:43
como por ejemplo, el rectángulo.
00:05:47
Si queremos hacer un rectángulo, pues lo haremos tranquilamente.
00:05:49
Voy a coger este punto, que ahora mismo es el 200-100,
00:05:53
o mejor, para no liaros mucho, lo que vamos a hacer es borrar.
00:05:58
Yo puedo borrar seleccionando un elemento,
00:06:02
dándole a la tecla Suprimir,
00:06:12
o bien puedo seleccionar una zona y le vamos a dar a la tecla Suprimir.
00:06:15
Entonces, volvemos al origen.
00:06:19
Si quiero hacer un rectángulo de 100 de ancho y 200 de alto, que sería esta zona,
00:06:21
pues, si este es el origen,
00:06:26
un rectángulo, comienzo,
00:06:30
puedo hacerlo tranquilamente, lo que es siguiendo lo que son las rejillas.
00:06:34
Abajo veríamos la posición,
00:06:39
pues vamos hasta el 100-200
00:06:42
y, sinceramente, pues lo generaríamos.
00:06:47
Igualmente, podemos escribir las coordenadas finales.
00:06:50
100 en X, 200 en Y.
00:06:54
Resultado, hemos llegado de este punto a este punto.
00:06:59
Igual que esto, pues vamos a tener otros elementos, lógicamente.
00:07:03
Lo que sería una circunferencia con su centro,
00:07:07
vamos a coger esta esquina y el radio correspondiente.
00:07:11
El radio lo podemos escribir, que sería lo más lógico.
00:07:15
Vamos a coger un elemento de radio 50,
00:07:20
lo situamos y tendríamos una circunferencia de radio 50.
00:07:24
Estos elementos de aquí abajo son elementos bastante importantes.
00:07:29
Es lo que son las referencias.
00:07:35
Vemos que aquí se nos está moviendo el cursor,
00:07:39
se nos mueve pegando saltos, yendo de punto de rejilla a punto de rejilla.
00:07:42
Si yo quito esto, vemos que no salta por la rejilla.
00:07:46
Esto está forzando a...
00:07:50
Si yo cojo estos otros elementos, como el fin de una línea,
00:07:53
o el fin de un elemento, la rejilla, el centro,
00:07:56
el punto medio de algo, la intersección D,
00:08:01
vamos a encontrar puntos importantes a los que juntarnos.
00:08:05
Por ejemplo, si yo quiero hacer una línea,
00:08:09
como estábamos diciendo antes, que sea horizontal,
00:08:12
forzando la rejilla, me voy situando.
00:08:15
Si cojo esta, se le sitúo también,
00:08:18
lo que va a hacer es que me va a buscar puntos finales.
00:08:21
Voy a quitar la rejilla, entonces me está buscando
00:08:24
y está saltando de puntos finales en puntos finales.
00:08:27
Si establezco una intersección y quito los puntos finales,
00:08:30
me va a buscar donde cortan elementos.
00:08:33
Por ejemplo, aquí o aquí.
00:08:36
Entonces nos ayuda a tener claro en qué posición estamos
00:08:38
sobre un elemento.
00:08:41
A partir de aquí, lo que vamos a hacer es,
00:08:44
siguiendo, utilizando estos elementos,
00:08:47
con cierta rapidez vamos a sacar lo que es el cajetín que tenemos ahí.
00:08:50
Vamos a representar primero lo que es una hoja DIN A4 normal,
00:08:54
lo que sería un folio común y normal de toda la vida,
00:09:00
que tiene de ancho 210mm y de alto 297mm.
00:09:03
Entonces vamos a empezar, brevemente,
00:09:09
haciéndolo con un rectángulo.
00:09:12
Entonces vamos a coger, vamos a forzar a la cuadrícula,
00:09:15
nos vamos a acercar, más o menos 210mm, 297mm,
00:09:19
pues sería aproximadamente algo más alto que esto.
00:09:26
Vamos a centrarlo un poquito, ahí.
00:09:31
Puede llegar más o menos 100mm, 200mm, pues por aquí.
00:09:34
Más o menos nos llegará la hoja.
00:09:39
Entonces voy a coger el rectángulo, lo voy a colocar aquí,
00:09:41
subinicio, esto lo abrimos, y aquí sí que voy a utilizar
00:09:44
las coordenadas, 210, 297 aquí a la derecha,
00:09:48
210, 297, damos a Intro y se nos ha generado.
00:09:56
Bien, la siguiente parte va a ser hacer la parte interior.
00:10:03
Entonces, el siguiente recuadro va a empezar aquí,
00:10:09
a 10mm de cada línea, vamos a tener otros 10mm de separación
00:10:14
en este lado, y es donde van a quedar solo 7mm.
00:10:19
Entonces, vamos a utilizar en este caso, simplemente por practicar,
00:10:22
lo que son las líneas horizontales y verticales.
00:10:26
Entonces, de aquí a aquí, el ancho que tiene la parte interior,
00:10:29
pues son 190, entonces, dividido en dos partes.
00:10:33
Entonces, lo vamos a hacer directamente así.
00:10:37
Vamos a coger desde este comienzo, y vamos a hacer una línea
00:10:41
que mida, no 100, como estaba haciendo al inicio,
00:10:45
el inicio de la línea horizontal, y le vamos a poner 190.
00:10:48
Línea de 190, ya la tenemos, va de este lado a este lado.
00:10:55
Voy a coger ahora una línea vertical, y me va a medir, pues 280,
00:11:01
que sería la altura que tenemos en este lado.
00:11:10
Entonces, yo lo cojo, voy a coger que sea el punto inicial,
00:11:13
que esto mida 280, y va a ser una línea de tipo vertical.
00:11:17
Pues ya la tenemos, se nos ha generado de esa longitud.
00:11:25
Voy a poner otra en este lado, y antes podía haber hecho exactamente igual,
00:11:31
si supiese, se ha habido el final.
00:11:36
Tengo la intersección, voy a quitar la intersección,
00:11:38
voy a poner punto final, me va a coger este solamente,
00:11:41
es el final de la línea.
00:11:45
Entonces vamos a colocar lo que es una línea horizontal,
00:11:47
con inicio y fin, así que la longitud 190, que esta la teníamos de antes,
00:11:51
por tal al inicio se nos ha quedado esto dividido en dos partes.
00:11:57
Con lo cual ya tenemos el cajetín.
00:12:03
La siguiente parte, estábamos dejando 15 milímetros de altura,
00:12:06
cada 15 milímetros vamos a dividir esto en líneas horizontales.
00:12:12
Entonces, sencillamente vamos a hacer eso.
00:12:16
Lo primero es hacer una paralela, por ejemplo.
00:12:19
Vamos a hacer una paralela a algún elemento.
00:12:26
Lo primero sería, lógicamente, seleccionar algún elemento.
00:12:32
Selecciono este elemento, y hago una paralela.
00:12:38
La paralela a una determinada distancia.
00:12:44
Podríamos especificarla.
00:12:48
Entonces, la distancia la vamos a poner aquí.
00:12:50
La vamos a poner a 15 milímetros.
00:12:55
Y después, que vaya siempre hacia arriba.
00:12:58
Entonces vamos a especificar la distancia, 15 milímetros.
00:13:04
La dejo puesta, entonces ya automáticamente hago una paralela a 15 milímetros.
00:13:10
Y después la siguiente, una paralela a otros 15 milímetros.
00:13:16
Y esta es otra manera de sacar estas cosas.
00:13:21
Dejo de seleccionar esta línea.
00:13:29
A ver cómo lo puedo hacer.
00:13:37
Sencillamente, ahí justo nos hemos salido.
00:13:40
Y ahora, pues esto, tenemos que encontrar lo que sería el punto medio.
00:13:43
El punto medio va a estar en una determinada posición.
00:13:48
De lado a lado teníamos que son 95 y 95.
00:13:52
Es decir, tenemos 190, pues esta posición, son 95, justo el centro.
00:13:57
Son 95 más 10.
00:14:03
Esto lo podemos hacer calculando, pero también podemos coger y ayudarles con estas referencias.
00:14:05
Como el punto medio, que lo tenemos aquí.
00:14:10
Entonces, si vamos a hacer una línea de dos puntos, pues aquí nos ayuda.
00:14:13
Quitamos la rejilla porque nos puede molestar y quitamos el punto final.
00:14:20
Vamos justo al punto central de las distintas líneas que se nos están generando.
00:14:24
Entonces el punto medio, el punto medio.
00:14:29
Voy a coger este punto medio y lo voy a dividir aquí a este punto medio.
00:14:32
Con lo cual, ya lo tenemos prácticamente solucionada esta sección.
00:14:36
Hay otras maneras de hacer lo mismo.
00:14:43
Sería ir de punto a punto, con líneas, con rectángulos.
00:14:46
Pero con esto hemos visto la línea paralela, las líneas, los rectángulos, horizontal y vertical y demás.
00:14:49
- Subido por:
- Francisco J De P.
- Licencia:
- Reconocimiento - No comercial - Compartir igual
- Visualizaciones:
- 58
- Fecha:
- 22 de octubre de 2023 - 21:12
- Visibilidad:
- Público
- Centro:
- sies campo real
- Duración:
- 15′ 03″
- Relación de aspecto:
- 1.78:1
- Resolución:
- 1920x1080 píxeles
- Tamaño:
- 69.24 MBytes
