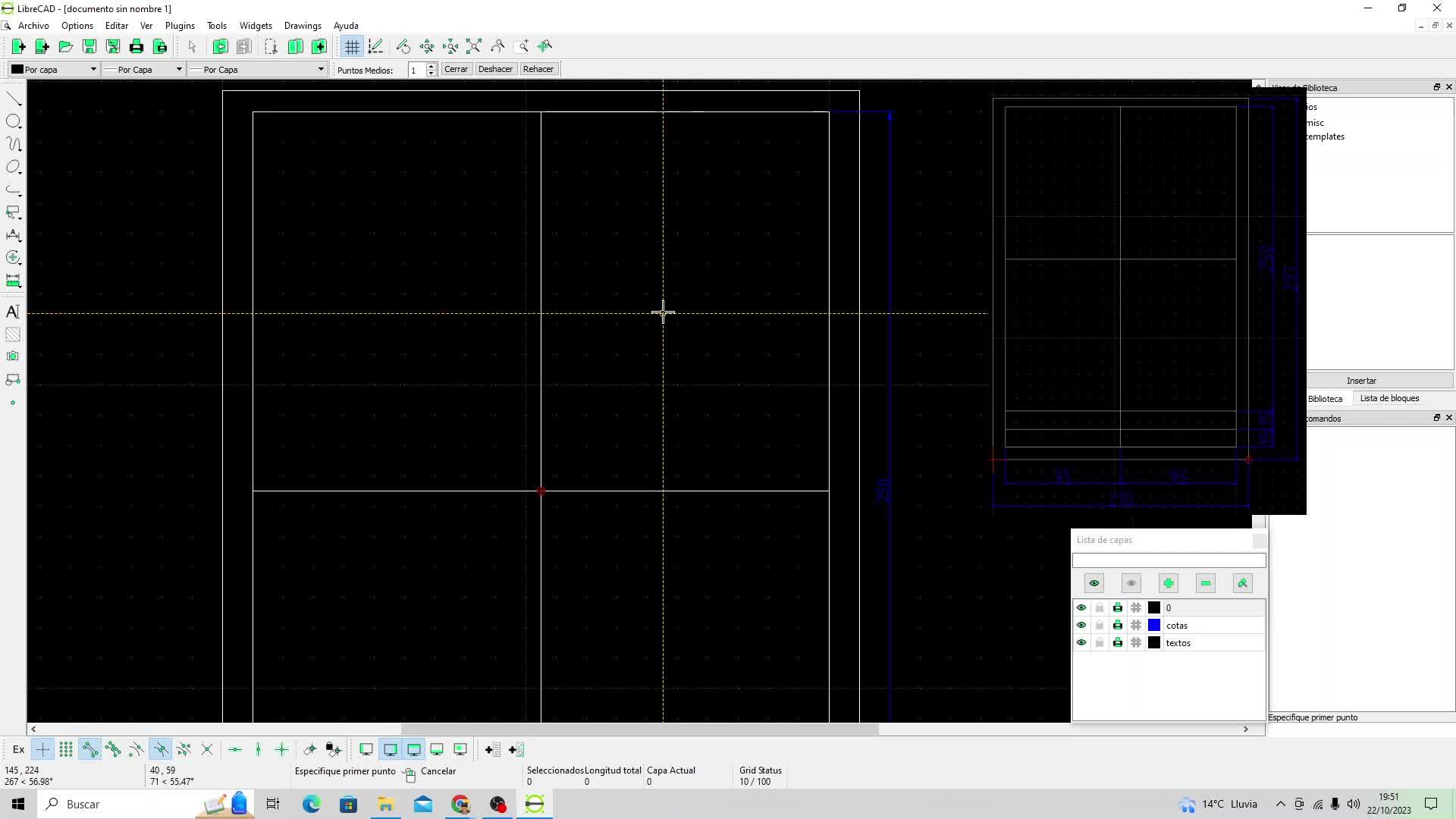

Bueno, pues vamos a continuar. Vamos a hacer ahora la rejilla para las vistas. 00:00:00
Simplemente, pues nada, vamos a coger una línea cualquiera. 00:00:07
Vamos a elegir más o menos que la cuadrícula, dividida por partes, venga más o menos por aquí. 00:00:11
Voy a coger este punto de la rejilla. Yo creo que es un punto interesante. 00:00:17
Más o menos va centrado para todo, pues aquí mismo. 00:00:22
Entonces, pues nada, vamos a coger una línea de dos puntos y lo vamos a hacer un poco como consideremos. 00:00:26
Tampoco es demasiado importante. 00:00:35
Lo que sí que vamos a hacer es incrementarle un poco el grosor. 00:00:40
Entonces, vamos a ir para atrás. Vamos a hacer una capa nueva. 00:00:47
Y aquí tenemos, no sé, rejilla o esto ya no es para las vistas, sino para el recuadro. 00:00:52
Tenemos el recuadro de las vistas. 00:01:09
Ya tenemos esta, pero vamos a cambiar lo que serían los atributos. 00:01:13
Aquí lo editamos. El ancho de la línea se lo vamos a poner, por ejemplo, de un milímetro y medio. 00:01:20
Y a ver cómo nos va quedando. 00:01:29
Y el color se lo vamos a ir manteniendo blanco y negro. 00:01:31
Por ejemplo, esto sería que nos sale una línea de dos puntos. 00:01:36
Pues no ha salido muy gruesa. 00:01:43
Entonces, vamos a ver si cambiamos esta. 00:01:45
Perdón, aquí. 00:01:51
Ah, es 0.15, no un milímetro y medio. 00:01:53
No, le vamos a dar 0.5. 00:01:56
Ah, ya queda más grueso. 00:02:01
Entonces, ahí sí. 00:02:03
Ahí sí vamos a hacer un poco las cosas. 00:02:05
Nos reeliminamos este elemento. 00:02:10
Y ya vamos a hacerlo respecto de donde lo estábamos haciendo. 00:02:13
Ya tenemos una línea de dos puntos. 00:02:16
Lo vamos a sacar de aquí hasta aquí. 00:02:18
De este mismo hacia aquí abajo. 00:02:21
Hacia este lado. 00:02:23
De aquí hacia el otro. 00:02:25
Para que más o menos nos queden las cosas correctas. 00:02:27
Lo que tenemos que ahora hacer, 00:02:32
aparte del recuadro de las vistas, 00:02:35
pues vamos a ir haciendo un elemento de separación. 00:02:37
Vamos a separar. 00:02:41
Ese sería el recuadro. 00:02:44
Vamos a situar los otros recuadros 00:02:46
de forma más o menos aproximada. 00:02:48
Ahora, también es posible que podamos copiar 00:02:51
y pegar cosas como es normal. 00:02:56
Entonces, si nosotros copiamos esto. 00:02:59
Veamos por aquí. 00:03:02
Vamos a ver. 00:03:04
Copiar, copiar, deshacer. 00:03:06
Veamos, esto es copiar. 00:03:08
Y esto es pegar. 00:03:10
Después de pegar, 00:03:21
pues vamos a ver dónde lo podemos situar. 00:03:24
Así que vamos a intentar mover esto. 00:03:27
Si salimos, se nos quedaría. 00:03:46
Por lo tanto, simplemente vamos a copiar las cosas. 00:03:49
Lo teníamos mejor aquí. 00:03:53
Mover o copiar. 00:03:55
Lo primero, vamos a seleccionar algo. 00:03:57
Todo esto. 00:04:07
Si cojo las mayúsculas apretadas, 00:04:09
también lo selecciona. 00:04:13
Lo continúa seleccionando. 00:04:15
Mover o copiar. 00:04:17
Este me lo llevo. 00:04:19
Vamos a quitar esa rejilla. 00:04:22
Este nos queda. 00:04:25
Ahí. 00:04:27
Conservamos el original. 00:04:29
Ahora hacemos lo mismo. 00:04:37
Lo vamos a llevar hacia abajo. 00:04:39
Así que vamos a seleccionar también estas. 00:04:41
Cojo las mayúsculas. 00:04:44
En el teclado las dejo apretadas. 00:04:47
Y volvemos a copiar. 00:04:50
Mover o copiar. 00:04:53
Lo dejamos seleccionado. 00:05:00
Hacemos clic. 00:05:02
Y lo ponemos aquí mismo. 00:05:04
Conservar el original. 00:05:07
Y ya está. 00:05:10
Vamos a Escape. 00:05:12
Y ya se nos han generado las cuatro partes. 00:05:14
Vamos a dejar aquí unas líneas. 00:05:18
Para dejar una separación. 00:05:22
Automáticamente con los ejes. 00:05:25
En este caso lo vamos a hacer en una línea más fina. 00:05:29
Para el resguardo de vistas. 00:05:33
Pero en este caso no lo vamos a hacer por capas. 00:05:35
Lo vamos a hacer por ejemplo. 00:05:38
El color sí vaya por capas. 00:05:41
Pero el tamaño de lo demás lo vamos a dejar. 00:05:43
Por ejemplo de 0.13. 00:05:47
Vamos a modificar la vejilla. 00:05:51
Vamos a coger 5 milímetros de separación. 00:05:55
Y a partir de ahí iremos haciendo un cuadriculado. 00:05:58
Así que vamos con ello. 00:06:02
Un poco las zonas para representar las vistas. 00:06:06
Vamos con ello. 00:06:10
Tomamos aquí una línea de dos puntos. 00:06:12
Cogemos 5 milímetros para este lado. 00:06:15
Y 5 milímetros para este. 00:06:18
Y estamos en este punto. 00:06:21
Así que de aquí para acá ya tengo mi sección. 00:06:23
Quito. 00:06:27
De aquí para allá. 00:06:29
De aquí ya en adelante. 00:06:31
Hasta la altura que yo quiera. 00:06:33
Más que nada para que esto nos quede. 00:06:35
Más o menos bien orientado. 00:06:39
Siempre con la misma posición. 00:06:43
Vamos por acá. 00:06:46
Y vamos por acá. 00:06:50
Con la ruleta del ratón me estoy acercando y alejando. 00:06:57
Esto es evidente. 00:07:02
Vamos por aquí, me acerco. 00:07:04
Este aquí mismo. 00:07:07
Voy para allá. 00:07:10
Este por aquí. 00:07:13
Me acerco con la ruleta. 00:07:15
Aquí lo tengo también. 00:07:18
Este hacia abajo. 00:07:20
¡Ups! Error. 00:07:27
Así que CTRL-Z, que siempre viene bien. 00:07:30
Hago una línea de dos puntos. 00:07:34
Desde el punto final hasta... 00:07:37
Fíjate que podemos hacer esto. 00:07:41
Restringir en horizontal o restringir ortogonalmente. 00:07:43
En este caso nos saldría siempre vertical. 00:07:47
Voy a hacer lo mismo. 00:07:51
Cuidado. 00:07:54
No. 00:07:56
Vamos a coger ahora ya este. 00:07:58
Voy a hacer nuevamente una línea de dos puntos. 00:08:01
Restringido. 00:08:05
¿Desde dónde? Esto no lo entiendo ahora mismo. 00:08:07
Vamos a quitar la restricción. 00:08:10
A ver si me deja. 00:08:12
Ahora sí. 00:08:16
Vemos que podemos ir a cualquier parte. 00:08:18
Lo restringo en la octogona. 00:08:20
Vamos ahí. 00:08:22
Y ya lo tenemos. 00:08:24
Así que ya está. 00:08:26
Vamos a hacer las correspondientes copias. 00:08:28
Y los correspondientes desplazamientos. 00:08:31
Seleccionamos. 00:08:35
Esta. 00:08:38
Esta. 00:08:40
Esta. 00:08:42
Esta. 00:08:44
Mantenemos la tecla de las mayúsculas apretada. 00:08:46
Y ahora simplemente vamos a hacer un mover y copiar. 00:08:52
Movemos esta y la situamos donde consiguimos. 00:08:57
Ahí está bien situado. 00:09:05
Conservo lo original. 00:09:09
Lo estoy moviendo respecto a este punto. 00:09:12
Entonces puedo hacer lo mismo. 00:09:15
Mover y copiar. 00:09:17
Este. 00:09:19
Lo sitúo donde considero apto. 00:09:21
Voy a quitar la restricción. 00:09:26
Aquí a ojo. 00:09:30
A 5 milímetros. 00:09:32
Vale. 00:09:34
Y ya. 00:09:36
Mover y copiar otra vez. 00:09:38
Y ya está. 00:09:40
Realmente no sé desde dónde lo he cogido. 00:09:48
Pero ahora así. 00:09:51
Y aquí. 00:09:53
Entonces ya me queda. 00:09:55
Bien hecho. 00:09:57
Salimos. 00:09:59
Y ya está. 00:10:01
Ya tenemos hechas las secciones. 00:10:03
No hay ningún problema. 00:10:06
Lo hemos hecho todo en el recuadro de vistas. 00:10:08
Y ya dejamos las zonas delimitadas. 00:10:10
Yo la verdad personalmente esto lo habría hecho en otra capa. 00:10:13
Esto último más que nada para poder quitarlo después. 00:10:17
Lo que vamos a hacer a continuación es cambiar lo que es la opción de la rejilla. 00:10:20
Para dibujar una figura. 00:10:25
Y luego pues dibujaremos las vistas. 00:10:27
Que vais a crear las capas correspondientes. 00:10:30
Nosotros vamos a cambiar lo que es el tipo de rejilla. 00:10:33
Vamos a poner una rejilla de tipo isométrica. 00:10:37
Con el puntero en cruz vamos a ver hacia dónde. 00:10:40
Y lo vamos a dejar ahí. 00:10:43
¿Qué ocurre? Pues que ahora ya tenemos una sección donde podemos dibujar. 00:10:45
Respecto de una cuadricula. 00:10:50
Bien, entonces si uno se fija. 00:10:53
Pues podemos ir dibujando distintos tipos de elementos. 00:10:56
Entonces vamos a dibujar aquí. 00:10:59
El recuadro de vistas va a ser nuevo. 00:11:02
No se va a llamar así, sino que se va a llamar en este caso. 00:11:04
Perspectiva. 00:11:07
Una figura en perspectiva. 00:11:13
Vamos a dejarla ahí puesta mismamente. 00:11:15
Y lo que vamos a hacer ahora es. 00:11:17
Un tamaño interesante. 00:11:20
Entonces vamos a dibujar sencillamente una figura. 00:11:22
En perspectiva. 00:11:25
Siguiendo un poco la cuadricula. 00:11:28
Pues podemos hacer lo que sería una figura cualquiera. 00:11:31
Con tamaños iguales. 00:11:34
Si vamos a tomar aquí. 00:11:37
5 milímetros por unidad. 00:11:40
Si nosotros empezamos a dibujar. 00:11:43
5 milímetros por unidad. 00:11:46
Si nosotros empezamos básicamente aquí. 00:11:49
Pues vamos a hacer una figura. 00:11:52
1, 2, 3, 4, 5. 00:11:54
Podemos representar una figura tranquilamente. 00:11:56
Con cierta rapidez. 00:11:59
Igual que hicimos en cursos anteriores. 00:12:01
Representando en. 00:12:03
Creo que lo he hecho un poco de más de larga. 00:12:09
Representando en perspectiva isométrica. 00:12:12
A partir de una plantilla. 00:12:16
1, 2, 3, 4, 5. 00:12:19
Ahí lo llevo bien. 00:12:22
Podemos hacer unas figuras. 00:12:24
Que sencillamente. 00:12:26
La traslada. 00:12:28
La copia. 00:12:30
Y ya está. 00:12:32
Las figuras siempre hay que ir siguiendo su tamaño. 00:12:34
Si vamos de 5 en 5 es fácil. 00:12:37
Nosotros podemos ir representando una figura cualquiera. 00:12:40
Voy a llevar esta aquí abajo. 00:12:43
La que os corresponde a vosotros. 00:12:45
Pues la vais haciendo. 00:12:47
Y ya está. 00:12:49
Yo voy a representar esta. 00:12:51
Rápidamente. 00:12:53
Vemos que se puede hacer con relativa facilidad. 00:12:55
Dibujamos. 00:12:57
Unas figuras. 00:12:59
No se si he contado bien. 00:13:05
Esta la voy a hacer con escalera. 00:13:09
Creo que me he equivocado en algo. 00:13:14
Seguro. 00:13:16
Entonces aquí tengo. 00:13:18
2, 3, sí me he pasado de largo. 00:13:20
Vamos para atrás. 00:13:22
Aquí sí. 00:13:31
Si cambiáis. 00:13:35
La rejilla. 00:13:37
A rejillas de 5 milímetros. 00:13:39
Es más sencillo. 00:13:41
Por ejemplo. 00:13:43
Esto yo tengo cada uno. 00:13:45
Entonces aquí tengo. 00:13:47
1, 2, perdón. 00:13:49
1, 2, 3, 4, 5. 00:13:51
Ahí voy bien. 00:13:53
Entonces aquí estoy haciendo esta. 00:13:55
Y ya lo voy dibujando. 00:13:57
Ahora ya. 00:13:59
A partir de aquí. 00:14:01
Que esto ya está hecho. 00:14:03
Nosotros lo que podemos hacer ya. 00:14:05
Es establecer. 00:14:07
Lo que serían los rellenos. 00:14:09
Vamos a rellenar. 00:14:11
Lo que es una superficie. 00:14:13
Que ahora mismo. 00:14:15
Voy a decir la realidad. 00:14:17
Que no me acuerdo de cómo se hace. 00:14:19
Así que. 00:14:21
Lo miraremos. 00:14:23
Después. 00:14:25
A ver si lo miro. 00:14:27
Y ahora os comento. 00:14:29
Ya lo he recordado. 00:14:35
Lo que es rellenar una superficie. 00:14:39
Depende. 00:14:41
Si esto fuese un círculo. 00:14:43
Simplemente. 00:14:45
Iríamos aquí a los sombreados. 00:14:47
Lo primero que habría que hacer. 00:14:49
Sería elegir el elemento. 00:14:51
Un elemento. 00:14:53
Y lo vamos a colorear. 00:14:55
Verde. 00:14:57
Y al sombreado. 00:14:59
Nos sale. 00:15:01
Un relleno sólido. 00:15:03
O bien un relleno de otro tipo. 00:15:05
Hay bastantes modelos. 00:15:07
Y bastantes tonterías. 00:15:09
Entonces por ejemplo. 00:15:11
Nos quedaría así un poco rarito. 00:15:13
Si vamos para atrás. 00:15:15
Voy a borrar esto. 00:15:17
Le podemos dar un relleno sólido. 00:15:19
Como estaba diciendo. 00:15:21
Entonces. 00:15:23
Primero seleccionar. 00:15:25
Seleccionar elemento. 00:15:27
Vamos al tipo de relleno. 00:15:29
Lo suyo. 00:15:31
Vamos a un relleno sólido. 00:15:33
Tenemos aquí. 00:15:35
Verde. Y ya estaría hecho. 00:15:37
Bien. Para hacerlo con otros elementos. 00:15:39
Pues es un poco más complicado. 00:15:41
Más que nada. 00:15:43
Porque queremos tener una superficie cerrada. 00:15:45
Así que en este caso. 00:15:47
Habría que elegir un conjunto de líneas. 00:15:49
Que forme una superficie cerrada. 00:15:51
Ya las tenemos. 00:15:55
Lo elegimos. 00:15:57
Voy a coger el mismo relleno sólido en verde. 00:15:59
Y ya quedaría. 00:16:01
En otras ocasiones. 00:16:05
Pues a veces es más fácil. 00:16:07
Coger los elementos. 00:16:09
De una forma más rápida. 00:16:11
Aquí me he pasado. 00:16:13
Punto Z. 00:16:15
Punto Y. 00:16:17
Escape. 00:16:19
Vamos a ir eligiendo. 00:16:21
Elementos completos. 00:16:23
Cogemos las mayúsculas. 00:16:25
Selecciono. 00:16:27
Y le doy un relleno sólido. 00:16:29
Vuelvo a hacer lo mismo. 00:16:31
Con estos otros elementos. 00:16:33
Aquí lo tenemos. 00:16:41
Relleno sólido. 00:16:43
Y por último. 00:16:45
Estos últimos. 00:16:47
No me quieren mal. 00:16:49
A veces la precisión es. 00:16:51
Un poco incompleta. 00:16:53
Voy a quitar este. 00:16:55
Con las mayúsculas. 00:16:57
Y relleno sólido. 00:16:59
Por cada una de las calles. 00:17:01
Vamos a cambiar de color. 00:17:03
Ejemplo rojo. 00:17:09
Y lo vamos a ir cogiendo. 00:17:11
Estos van a ir a rojo. 00:17:15
Esta sección. 00:17:19
Va a ir a rojo. 00:17:21
No sé lo que he hecho. 00:17:25
Así que esta sección. 00:17:27
Se rellena sólido en rojo. 00:17:29
Y parece que no quiere. 00:17:31
No sé por qué. 00:17:33
Será que ha habido algún problema. 00:17:35
No estará cerrado. 00:17:37
Así que. 00:17:51
Vamos con ello. 00:17:53
Ahora. 00:17:59
Así que. 00:18:01
Eso va a rojo. 00:18:03
Y va a rojo. 00:18:05
Así tenemos que ir haciéndolo. 00:18:07
Con todas. 00:18:09
Así que. 00:18:11
Que nos vaya quedando las distintas. 00:18:13
Líneas. 00:18:15
Correctamente. 00:18:17
Ahí elijo lo que no es. 00:18:21
Hay que elegir la línea. 00:18:23
No hay que elegir. 00:18:25
El otro atributo. 00:18:27
Vale. 00:18:31
Ya lo tenemos. 00:18:33
Vamos por ejemplo a amarillo. 00:18:35
Y vamos a ver. 00:18:37
Si vamos cogiendo. 00:18:39
Las cosas necesarias. 00:18:41
Relleno en amarillo. 00:18:43
No ha querido. 00:18:45
O sea que no lo he cerrado. 00:18:47
O que he cogido algo de más. 00:18:49
Parece. 00:18:51
Ahora. 00:18:57
Eso es. 00:18:59
A veces parece fácil. 00:19:03
Pero a veces. 00:19:05
Tiene su pequeño lío. 00:19:07
Estas cosas. 00:19:09
Vamos a seguir seleccionando. 00:19:13
Con la tecla mayúsculas. 00:19:15
Y haciendo clic. 00:19:17
Ahí lo tenemos. 00:19:23
Bueno pues ya hemos acabado. 00:19:25
Ahora nos queda. 00:19:27
Representar las vistas. 00:19:29
Esto ya creo que sabéis hacerlo de sobra. 00:19:31
Por lo tanto. 00:19:33
Continuéis vosotros. 00:19:35
Y aquí ya tenemos las figuras. 00:19:37
Vamos a hacer unas pocas. 00:19:39
Y con eso vamos terminando. 00:19:41
Subido por:
Francisco J De P.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
27
Fecha:
22 de octubre de 2023 - 21:07
Visibilidad:
Público
Centro:
sies campo real
Duración:
19′ 49″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
115.82 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
