Tercer vídeo de una serie de tres, en el que se describe el proceso de creación de un modelo en 3D del monte Everest, utilizando LibreCad y TinkerCad.

Más información Transcripción

Descargar la transcripción

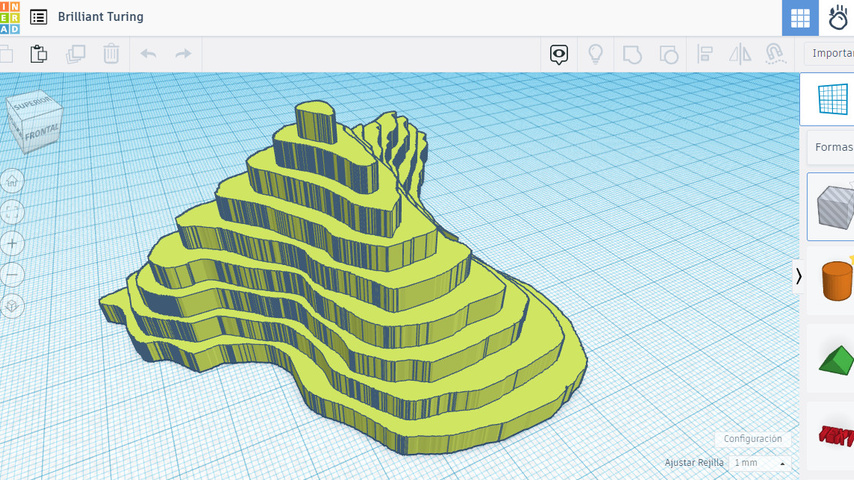

Bueno, pues vamos a continuar ya ahora abriendo Tinkercad, un diseño nuevo y vamos a importar aquí los diferentes archivos svg que hemos creado con LibreCAD 00:00:00
Lo primero que vamos a hacer va a ser cambiar la configuración y vamos a dar una anchura de 400x400 unidades, vale? 00:00:13
Me va a aparecer el plano de trabajo mucho más grande y aquí nos va a caber de sobra nuestra maqueta del EBD 00:00:24
Recordad que podríamos haberla hecho mucho más definida si hubiéramos digitalizado curvas de nivel cada 20 metros 00:00:32
pero lo hemos hecho cada 100 para que no se extendiese demasiado esta práctica, vale? 00:00:41
Bien, ¿qué vamos a hacer a continuación? Vamos a ir importando los ficheros svg desde donde los tengamos creados 00:00:46
empezando ¿por cuál? Por el 8000, vale? Importamos con la escala, la dejamos tal y como está 00:00:55
podríamos aquí modificar la escala si tuviésemos necesidad pero dejamos con esa escala del 100% 00:01:03
Importamos el fichero, tarda un poco, pero bueno, aquí tenemos ya el primer contorno 00:01:11
Este contorno, esta forma, fijaos que tiene una altura de 10, la voy a dejar a 5 porque yo ya he hecho los cálculos 00:01:16
en algún momento en clase os explicaré de qué forma he hecho esos cálculos para obtener una maqueta 00:01:23
que sea una representación fiel del desnivel que tiene este monte, el monte Everest 00:01:30
y bueno, pues ya tenemos el primer contorno de la primera curva de nivel importado a Tinkercad 00:01:38
Bien, continuamos, a continuación, fijaos aquí, perdonad, antes de seguir importando, fijaos esta pieza 00:01:45
este triángulo que antes hemos dibujado en LibreCAD, que lo hemos dibujado con la herramienta de FreeHandLine 00:01:52
ese triángulo va a ser muy importante ahora porque cuando exportemos el siguiente contorno 00:02:04
del siguiente contorno de la siguiente curva de nivel, fijaos lo que ocurre, voy a importar la de 8100 00:02:11
por defecto se importan con una altura de 10 unidades, ¿de acuerdo? 00:02:18
por lo tanto como la primera la he importado, bueno, la he cambiado a una altura de 5 00:02:23
la siguiente va a tener una altura de 10 que ya se me queda encima de la otra, ¿vale? 00:02:28
pero fijaos que ahora para que encaje bien, porque mirad lo que ocurre por aquí por este lado 00:02:34
para que encaje bien voy a tener que desplazar una respecto a la otra 00:02:39
y me voy a servir de estas piezas triangulares como referencia para hacerlo con exactitud 00:02:44
la rejilla la voy a desactivar para que ahora al mover pueda ajustar con precisión una pieza encima de la otra 00:02:51
lo aproximo, sé que en los ordenadores de Aula Digital va a ser más complicado que en los ordenadores portátiles 00:03:01
pero bueno, con un poquito de paciencia se encaja una encima de la otra 00:03:09
y ya tendríamos nuestros dos niveles, ¿vale? ya tendríamos nuestros dos niveles, los dos primeros niveles 00:03:13
la curva, el contorno de la curva 8000 y el contorno de la curva 8100 importados 00:03:20
continúo exportando, bueno pues esto es fácil, ahora la de 8200 la importo 00:03:25
y atención, lo que tengo que hacer es cambiar la altura, le tendré que dar una altura de 15 00:03:33
va a haber una diferencia de 5 unidades entre cada contorno, ¿vale? 00:03:40
después de haberla dado la altura correspondiente, tarda un poco 00:03:46
pero bueno ya se queda con esa altitud, encajo la pieza triangular junto con las otras 00:03:51
¿vale? y de esa manera ya aquí en donde estoy teniendo todos los contornos 00:04:00
me va quedando mi maqueta del Everest, fijaos que esta es la zona más escarpada como dijimos antes 00:04:10
venga, vamos a ir un poco más deprisa, ahora me tocaría seleccionar la 300, ¿vale? 00:04:16
que altura le tengo que dar, ahora cuando se importe, tengo que darle una altura 00:04:23
pues si esta 5, 10, 15, pues esta tendrá una altura de 20, debe tener una altura de 20 00:04:30
¿vale? 00:04:38
cuando ya haya crecido, porque tarda un poquito 00:04:42
la encajo una encima de la otra, ¿vale? 00:04:49
pues nada, a continuación, siempre voy fijando que se van incorporando bien cada uno de los contornos 00:04:54
tengo que seleccionar 0, 100, 200, 300, la de 400 00:05:02
0, 100, 200, 300, 400, efectivamente, y la altura que le voy a tener que dar 00:05:08
5, 10, 15, 20, pues esta va a tener que tener una altura de 25 00:05:14
cuando ya ha crecido, cuando ya se ha elevado, hago lo mismo, encajo una encima de la otra 00:05:20
encima de la otra, ¿vale? estos encajes, pues bueno, los hacemos lo más cuidadosamente posible 00:05:31
y continuaríamos así hasta que tuviésemos toda la altura, ¿vale? 00:05:38
la última, bueno, pues estará ahí arriba del todo, yo no lo voy a hacer porque tengo aquí ya una hecha 00:05:44
que os la voy a mostrar, ¿vale? que tengo ya una aquí terminada 00:05:49
esto tiene que quedar, pues de esta forma, ¿de acuerdo? 00:05:53
y bueno, pues espero que todos vosotros pongáis luego después en vuestra, plantéis vuestra bandera en la 00:05:58
en la cumbre del Everest, en la cima del mundo 00:06:05
como he dicho al principio, si hubiéramos cogido curvas de nivel cada 20 metros, esto hubiera quedado mucho más suavizado 00:06:09
otra forma sería añadir, después de imprimir esta maqueta en una impresora 3D 00:06:16
podríamos añadir algún producto, alguna, pues no sé, como una especie de emplaste para 00:06:22
realmente reproducir con mayor fidelidad esas laderas escarpadas que tiene 00:06:29
que tiene el Everest, fijaos que este era el fallo que os comenté al principio que luego, pues 00:06:36
lo iba a importar, seguro que a vosotros no os va a ocurrir 00:06:41
que ya estéis advertidos, bueno, un saludo 00:06:47
