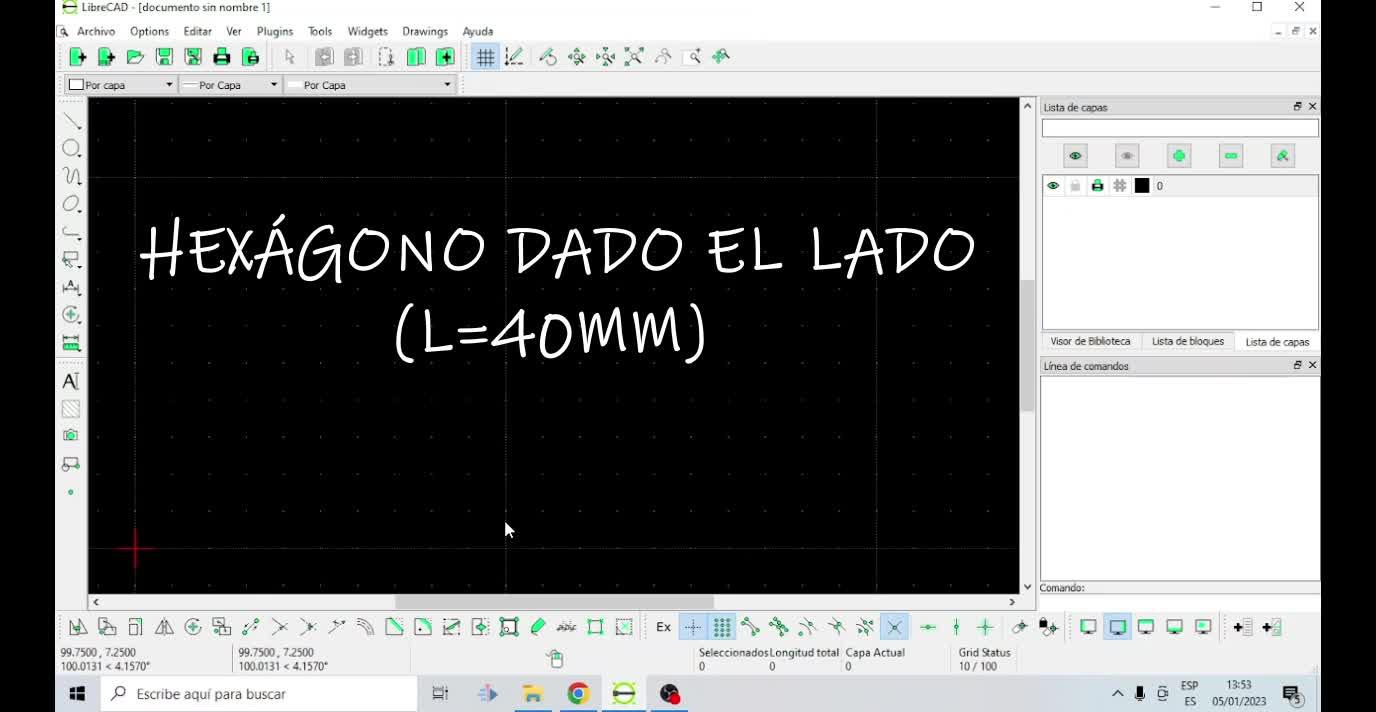

Construcción de un hexágono regular de lado 40 mm usando el programa de dibujo de software libre LIBRECAD
en este vídeo tutorial vamos a construir un hexágono dado el lado de 40 milímetros para
00:00:00
ello lo primero que vamos a dibujar es un segmento de 40 milímetros con la herramienta de línea de
00:00:19
dos puntos vamos a tener nuestra rejilla nuestro forzado a la rejilla activado y vamos a pinchar
00:00:24
nuestro primer punto en el punto de coordenadas 0,0, lo que viene a ser la cruz roja.
00:00:33
Podríamos poner aquí, especificar el punto siguiente por coordenadas poniéndole el 40,0
00:00:44
ya que yo quiero que mide a 40 milímetros o bien puedo contar los puntos de la rejilla
00:00:50
sabiendo que hay 10 milímetros entre punto y punto, 1, 2, 3 y 4 y ahí tendría el segundo punto de mi segmento
00:00:57
voy a centrarlo con esta herramienta de aquí arriba y alejarlo un poquito con el zoom out para que lo veáis mejor
00:01:07
voy a nombrar los extremos de mi segmento con números esta vez para colocarlos desactivo la rejilla y ponerlos donde yo quiera
00:01:14
este va a ser el primer vértice de nuestro hexágono
00:01:30
y el otro extremo del segmento será el segundo
00:01:35
una vez hecho esto lo que vamos a hacer es construir un triángulo equilátero
00:01:39
que sería uno de los seis triángulos equiláteros en los que yo podría dividir un hexágono
00:01:50
¿para qué? para encontrar el centro de la circunferencia donde voy a inscribirlo
00:01:54
ya que el hexágono inscrito dentro de una circunferencia
00:01:59
el lado mide lo mismo que el radio
00:02:04
por lo tanto si yo consigo saber
00:02:06
dónde está el centro de esa circunferencia
00:02:11
con radio que yo sé que mide 40 milímetros
00:02:12
porque mide lo mismo que el lado
00:02:16
podré dibujar el resto de los lados
00:02:17
así que con la herramienta de hacer arcos
00:02:20
centro punto ángulos
00:02:25
voy a especificar el primer centro en el centro 1
00:02:30
para eso activo otra vez la rejilla
00:02:33
pincho en el 1
00:02:35
con radio de 40 milímetros
00:02:38
puedo especificar el radio aquí en la línea de comandos
00:02:41
o puedo ir directamente al punto 2
00:02:44
porque yo sé que la distancia entre el punto 1 y el punto 2
00:02:47
son 40 milímetros
00:02:49
así es más rápido
00:02:50
voy a alejarme un poquito
00:02:52
para que lo veáis mejor
00:02:55
veis como ya puedo trazar el primero de mis arcos
00:02:57
pinchando en el 2 hasta ahí por ejemplo
00:03:01
y el segundo de los arcos con el mismo radio de 40 milímetros
00:03:06
pincharía en el punto 2
00:03:10
iría hasta el punto 1 para especificar el radio
00:03:13
y como veis, recordad siempre en sentido contrario a las agujas del reloj
00:03:17
yo puedo marcar el otro arco
00:03:22
por lo tanto en esta intersección tendré el centro de mi circunferencia
00:03:24
donde voy a inscribir el hexágono regular
00:03:31
lo voy a nombrar, le voy a poner una O mayúscula
00:03:33
que es la letra que utilizamos para nombrar los centros de la circunferencia
00:03:39
y a continuación voy a hacer la circunferencia
00:03:45
para ello voy a alejármelo un poquito más para que lo veáis mejor
00:03:48
voy a coger una circunferencia
00:03:51
de centro radio
00:03:54
en la que tengo que especificar el centro y el radio
00:03:57
el radio ya sé que es 40
00:04:01
son 40 milímetros
00:04:04
con lo cual
00:04:06
ya puedo dibujarla
00:04:08
teniendo en cuenta que el centro será
00:04:10
esta intersección que he encontrado
00:04:13
con anterioridad
00:04:15
la dibujo
00:04:18
y como veis ya tengo la circunferencia donde voy a inscribir mi hexágono
00:04:19
sabiendo que los lados miden 40 milímetros
00:04:25
voy a agrandar un poquito el dibujo para que lo veáis
00:04:28
y ahora solo tengo que ir haciendo arcos de 40 milímetros de radio
00:04:32
pinchando por ejemplo desde este extremo
00:04:38
pincho en el punto 2, especifico el centro ahí
00:04:41
en el radio ahora sí se lo voy a especificar en la línea de comandos
00:04:44
40, ya tengo ahí mi radio y hago mi primer arco
00:04:48
el siguiente arco pincharía en esa intersección
00:04:53
le daría un radio de 40
00:04:58
y vuelvo a cortar la circunferencia para hallar otro punto de intersección
00:05:01
y de nuevo hacer otro arco, concentro en esa intersección
00:05:08
y radio 40 y la última
00:05:12
de igual manera
00:05:20
pinchamos en la intersección y le damos un radio de 40
00:05:23
ya tengo los otros cuatro puntos que me faltan
00:05:27
los otros cuatro vértices de este triángulo
00:05:36
de este hexágono regular
00:05:38
voy a nombrarlos
00:05:41
y luego lo que voy a hacer es unirlos con una recta
00:05:42
ahora los voy a unir con una recta
00:06:04
pero para eso voy a crear otra capa
00:06:13
porque es donde voy a dibujar mi hexágono
00:06:16
le voy a poner hexágono
00:06:19
le voy a dar color magenta por ejemplo y le voy a dar un ancho de 25 y ahora ya estando en esta
00:06:21
en esta capa voy a dibujar con una recta de dos puntos y tenéis la herramienta de recta de dos
00:06:34
puntos y voy uniendo cada uno de esos puntos que he conseguido como veis ahora tengo mi hexágono
00:06:43
en una capa y las líneas auxiliares que he utilizado en otra capa y como siempre ya sabéis
00:07:01
lo primero que deberíais haber hecho es guardar vuestro archivo dándole a guardar o a save as
00:07:09
para guardar el programa entero en vuestra carpeta de plástica poder ir trabajando en él cuando si lo
00:07:15
consideráis necesario y una vez guardado lo vamos a exportar como imagen le damos a exportar
00:07:24
Archivo, exportar, exportar como imagen y ya lo guardaremos en la carpeta correspondiente.
00:07:30
