Cuadrado dado el lado LIBRECAD - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de enero de 2023 por Patricia M.

223 visualizaciones

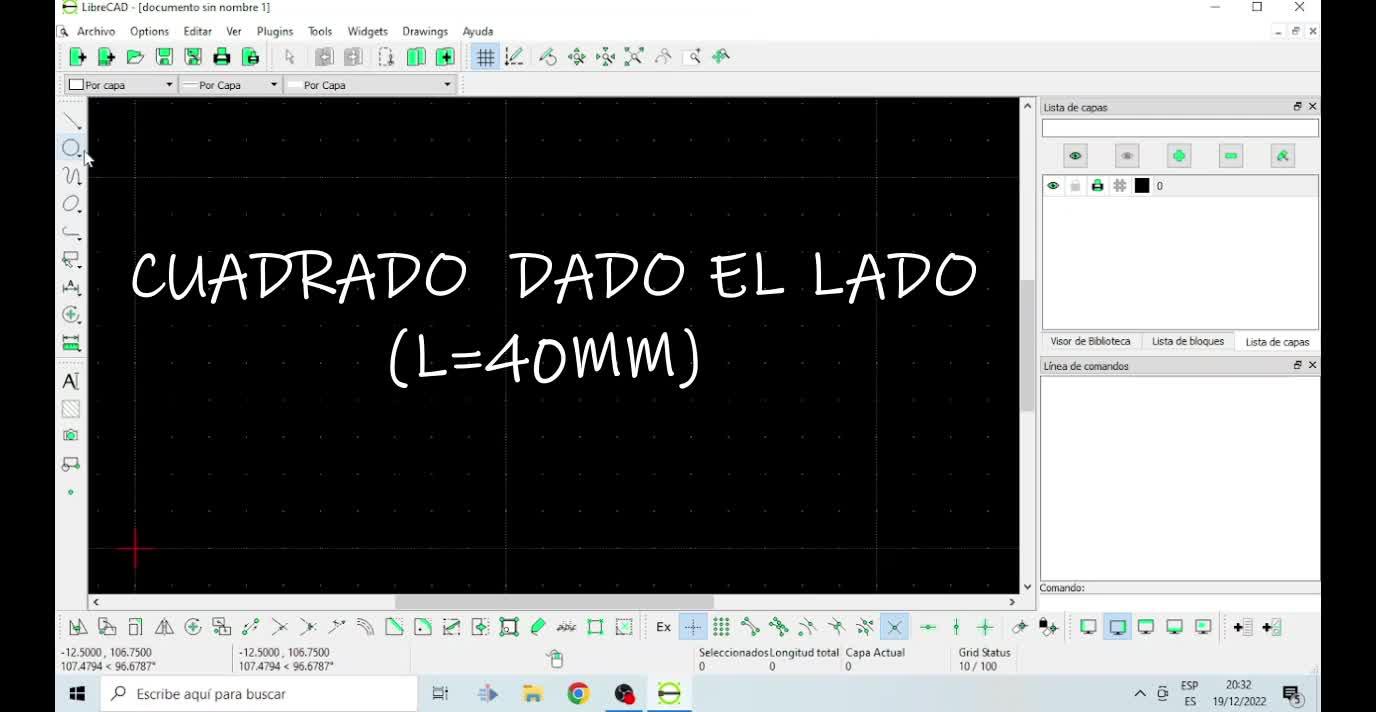

Construcción de un cuadrado dado el lado usando el programa de dibujo de software libre LIBRECAD.

Más información Transcripción

Descargar la transcripción

Voy a hacer un cuadrado dado el lado. El lado que nos dicen que tiene nuestros puntos de 00:00:00
40 milímetros con lo cual primero voy a activar mi rejilla para poder trabajar sobre la misma. 00:00:18
contar los puntos de la rejilla cuya distancia entre uno y otro es de 10 milímetros y así 00:00:30
podrá hacer una recta de 40 milímetros contando los puntitos de la rejilla vale de aquí exactamente 00:00:38
ya me mide 40 milímetros también lo podría hacer especificando punto por ejemplo yo 00:00:52
podría poner una una recta que el primer punto fuera el lado y si yo quisiera 00:00:59
darle 40 milímetros tendría que sumarle a los 80 de esos 40 que serían 120 00:01:16
y ya tendría ahí mi recto en otro lado de 40 milímetros 00:01:24
para que sepáis hacer los dos métodos 00:01:30
o bien contando cada puntito de la cuadrícula 00:01:36
que sabéis que entre punto y punto hay 10 milímetros 00:01:41
voy a borrar esta segunda que me he hecho 00:01:44
me quedo con la primera 00:01:51
cuadrado voy a acercar un poquito más 00:01:52
lo que tengo que hacer es una recta perpendicular 00:02:00
que pase por este extremo 00:02:10
para eso con este programa es muy fácil 00:02:13
simplemente con una línea de dos puntos 00:02:17
en este punto cuento mis 40 milímetros 00:02:19
1, 10, 20, 30, 40 00:02:35
y ya aquí tendría 00:02:38
el 10, 20, 30, 40 00:02:40
de otro lado 00:02:47
y aquí igual 00:02:48
40 milímetros de lado 00:02:49
pero lo que os voy a enseñar ahora 00:02:54
es cómo hacerlo 00:02:56
de la misma manera en la que lo haríamos 00:02:58
si tuviéramos que hacerlo en papel 00:03:00
con un compás y con una regla 00:03:02
para ello 00:03:04
yo no tengo en mi 00:03:06
esta cuadrícula, supongamos que estamos trabajando 00:03:08
sobre un papel en blanco, lo que voy a tener que hacer 00:03:12
para hacer una recta perpendicular por ese extremo 00:03:18
me va a dar, concentro en este extremo 00:03:21
que me va a dar dos puntos a los lados que van a estar a la misma distancia 00:03:30
para poder hacer la mediatriz 00:03:34
de ese segmento que me va a pasar exactamente 00:03:38
por ese punto y en el cual yo voy a poder medir 00:03:42
centímetros. Voy a borrar todos los lados que he hecho 00:03:45
y hacerlo como lo haría 00:03:52
si tuviera un compás. Le doy a la serpiente 00:03:57
centro punto ángulo, marco el centro en el extremo 00:04:02
que yo quiero y voy a hacer 00:04:07
un arco que va a ir por ejemplo 00:04:09
a 10 milímetros hasta este otro nombre a todos los puntos voy a llamar a lo voy a poner un poco más 00:04:13
cerca es activar la rejilla y voy a ponerle a este punto y un 2 al otro 00:04:36
y dos puntos que están a la misma distancia con lo cual ya puedo trazar la mediatriz que 00:05:12
yo sé que va justo por la mitad de este segmento que vendría, veis eso que lo que voy a hacer 00:05:50
es como la mediatriz de este segmento, que va a pasar justo por este extremo del lado 00:06:05
de mi cuadrado, voy a pasar a hacer la mediatriz, los arcos, en realidad solo voy a necesitar 00:06:13
hacer la parte de arriba para unirlo, le voy a dar un ángulo cualquiera, por ejemplo hasta 00:06:22
este punto y trazo mi arco. Y ahora punto uno, hago lo mismo hasta este punto. El radio 00:06:35
tiene que ser el mismo. Es igual que la mediatriz. Seis. Me ha dado un tercer punto aquí que 00:06:45
yo le voy a llamar tres. Y ahora puedo colocarlo donde yo quiero, que es esto. Ahora ya puedo 00:06:55
pasar una recta de dos puntos desde mi punto A hasta este punto. Lo que pasa es que esta 00:07:21
perpendicular no me mide 40, ¿no? Darla hasta los 40 directamente cojo el puntero de selección 00:07:41
y alargo ahí, alargada hasta los 40 milímetros. Aquí tengo el punto que es el otro vértice 00:07:51
de desactivar la cuadrícula 00:08:05
voy a tener mi punto B 00:08:16
para que lo veáis mejor 00:08:18
voy a mover este punto ahí arriba 00:08:24
este va a ser mi punto B 00:08:28
y vamos a llamarle punto C 00:08:31
a este otro extremo 00:08:38
solo voy a tener que trazar arcos 00:08:44
en este caso de 40 milímetros 00:08:46
desde cada uno de estos 00:08:48
dos vértices para encontrar 00:08:51
directamente se lo especifico aquí 00:08:57
en el lado de mi cuadrado 00:08:59
un arco 00:09:02
también de 40 00:09:04
tiene que ser lo mismo 00:09:11
40 milímetros 00:09:12
aquí 00:09:13
como veis ahí voy a tener mi punto 00:09:18
desactivo 00:09:22
la rejilla para poder 00:09:29
colocarlo donde yo quiero 00:09:31
ahí, pegue tanto 00:09:32
Y ahora ya puedo unir con mi recta de dos puntos, vuelvo a poner la rejilla, el punto B con el punto B y con el punto C y ya tengo mi cuadrado perfecto. 00:09:39
Perfecto. Para otro color, que distinga de las rectas y los pasos auxiliares, veis aquí en el lapicero de modificar, voy a poner un poquito más de peso. 00:10:02
como hemos dibujado nuestro cuadrado regular tal y como lo haríamos si utilizamos un compás y una 00:10:28
regla guardamos el programa o guardo en la carpeta que nosotros queramos y aquí lo que nos ha guardado 00:10:47
es el archivo entero. Y como imagen, que es lo que me vais a tener que subir a la aula 00:11:05
virtual, le damos a exportar, exportar como imagen. Y eso es todo. 00:11:12
