IPC 610 Aceptación de Soldadura THT - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Criterios de evaluación para soldadura y ensambles electrónicos según la norma IPC 610
00:00:00
Parte 1. Componentes Trujol, Inserción o DIP
00:00:07
En este video veremos los siguientes criterios
00:00:11
A. Llenado vertical de la soldadura
00:00:14
B. Mojado circunferencial
00:00:17
C. Porcentaje del área del pad cubierto con soldadura
00:00:19
D. Mojado circunferencial en el origen
00:00:23
Y E, porcentaje del área del pad cubierto con soldadura.
00:00:26
A, llenado vertical de la soldadura.
00:00:31
Este criterio mide la altura de la soldadura desde el lado origen o lado donde se aplica la soldadura y su ascenso hasta el lado destino o lado hacia donde fluye la soldadura.
00:00:34
Este criterio A tiene un valor de no especificado para clase 1 y para clase 2 y 3 el 75% de la altura del hueco metalizado.
00:00:45

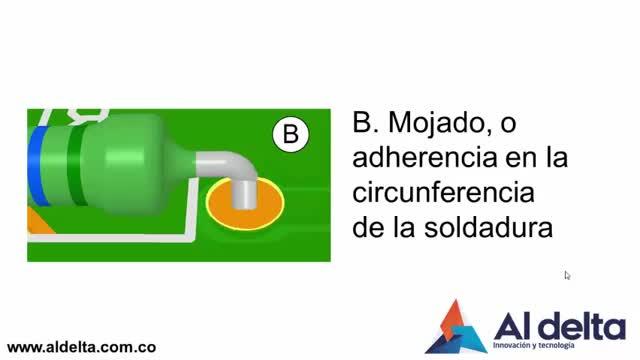

Criterio B. Mojado, adherencia o aumentación de la soldadura
00:00:54
Este criterio mide el mojado en toda la circunferencia del pato y el pinto del componente de la soldadura
00:01:00
Aquí tenemos un mojado de 0°
00:01:07
90°
00:01:10
180°
00:01:14
o
00:01:18
270°
00:01:21
Para clase 1 el mojado circunferencial no está especificado
00:01:24
Para clase 2 debe ser mínimo de 180 grados y para clase 3 mínimo de 270 grados o 3 cuartos de vuelta.
00:01:31
Criterio C. Porcentaje del área del pad mojado en el lado del componente.
00:01:43
Este criterio no es crítico porque muchas veces se salda por el lado de origen y pues para clase 1, 2 y 3 no es crítico.
00:01:49
Puede ser un 0% en el lado destino de la soldadura
00:01:59
Criterio D
00:02:03
Mojado circunferencial en el lado origen de la soldadura
00:02:06
Este parámetro es muy importante
00:02:09
Pues es el sitio donde se aplica la soldadura
00:02:12
Para clase 1 se exige que sea mínimo de 270 grados
00:02:15
Igual que para clase 2
00:02:19
Y para clase 3 este debe ser mínimo de 330 grados
00:02:21
Criterio E
00:02:25
Porcentaje de mojado, humectación o adherencia de la soldadura en el área del pad, del lado de origen o del lado donde se aplica la soldadura
00:02:28
Este criterio es muy importante porque determina la adhesión o cubrimiento de toda la superficie del pad donde realmente se aplica la soldadura
00:02:36
Por tanto se exige que para clase 1, 2 y 3 sea como mínimo el 75%
00:02:43
¿Y tú que esperas para mejorar la calidad de la soldadura y el ensamble electrónico?
00:02:50
Certificate en la norma IPC 610
00:02:54
Visítanos
