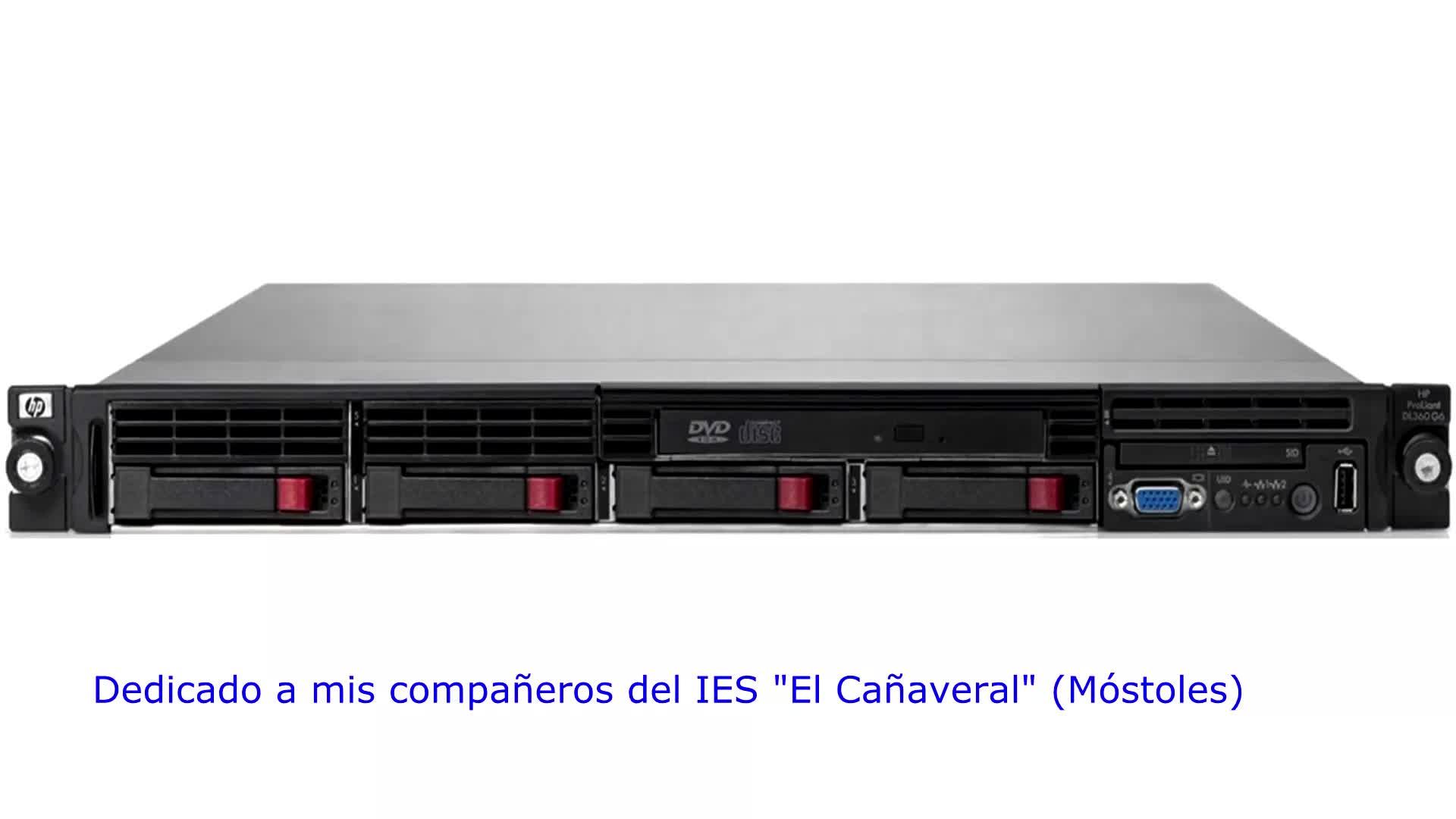

Añadir microprocesador XEON a un servidor HP Proliant DL360-G6

Más información Transcripción

Descargar la transcripción

bueno en este vídeo vamos a ver cómo ampliar un servidor de una unidad de hp el 360 de generación 00:00:00
6 y lo vamos a añadir una una cpu microprocesador en un socket que lleva vacío vale entonces lo 00:00:09
primero que tenemos que hacer evidentemente es abrir el chasis lleva un pequeño cerrojo vale 00:00:17
que además nuevamente en los servidores de HP 00:00:24
pues en la parte de atrás lleva una llave 00:00:27
de tipo Torx, ni siquiera es Allen 00:00:30
es de tipo Torx, entonces bueno hay que quitar las protecciones 00:00:33
que lleva, los plásticos que protegen la memoria 00:00:36
y demás, además del plástico que protege la memoria 00:00:39
y las propias CPUs 00:00:42
hay otro plástico que protege el socket vacío 00:00:44
y se ve que HP 00:00:49
cuando vende un kit de aplicación no solamente vende el microprocesador 00:00:53
sino que vende también el disipador de calor 00:00:56
y dos ventiladores que por defecto 00:01:00
viene vacío 00:01:03
fijaos que lleva en total 10 ventiladores 00:01:05
esto es debido a que en cualquier ordenador 00:01:09
en general los ventiladores 00:01:12
son de los componentes que menos fiabilidad tienen 00:01:15
o lo que es lo mismo 00:01:18
menor MTBF tienen 00:01:19
Bueno, hay que quitar el protector del socket, este plastiquillo que lleva, y como veis, el socket es de tipo LGA, ¿vale? El tipo LGA significa, como ya sabéis, que los pines están en el socket, en vez de la CPU o del microprocesador. 00:01:22
Entonces, bueno, cualquier microprocesador, da igual que sea antiguo o moderno, o sea de servidor o de PC, pues lleva en una esquina una flecha que es la que indica la posición. 00:01:47
La posición tiene que ser siempre apuntando a la palanca, a la base de la palanca. 00:02:02
En este caso yo lo estoy colocando mal, a propósito, y entonces, evidentemente, está justo la flecha en la esquina contraria y, evidentemente, si lo dejo caer, pues no cuadra, ¿vale? 00:02:07
Entonces, fijaos la flechita, la tengo que poner siempre apuntando a la base de la palanca. 00:02:21
Esto ya os digo que da igual que sea un servidor, una workstation o un PC de tipo desktop o el que sea. 00:02:32
Bueno, aquí hay que hacer presión para que hagan contacto todos los pines 00:02:40
Y fijaos aquí, ahora tenemos que echarle la pasta térmica 00:02:51
Hay varias formas de echar la pasta térmica 00:02:57
Aquí he cogido de un vídeo, pues he cogido varias formas de aplicar la pasta 00:03:00
Aquí hay multitud de teorías 00:03:06
Y si os fijáis en el vídeo, pues un poco la que mejor reparte es la forma de X 00:03:08
hay gente que la echa en función de donde estén los cores 00:03:16
en función de la CPU que sea 00:03:23
yo voy a echar una más grande en medio 00:03:25
y luego otros cuatro puntos más cerca de las esquinas 00:03:29
hay gente que dice que es mejor un guisante, un grano de arroz 00:03:33
en este caso tampoco nos vamos a complicar la vida 00:03:40
y la voy a echar así 00:03:43
Bueno, seguidamente lo que tengo que hacer es poner el disipador. Aquí en los servidores de HP hay dos pivotes que tienen que cuadrar con el agujerillo y ya está. Se coloca, se bajan las dos palancas y ya estaría. 00:03:46
Bueno, seguidamente lo que tenemos que hacer es colocar los dos ventiladores del kit, que evidentemente no tiene mucho misterio, simplemente encajarlo en su sitio y veis los dos pequeños conectores que tiene y ya estaría. 00:04:07
Bueno, como veis, en un servidor tenga dos o cuatro sockets, tenga los que tenga, pues normalmente en la memoria, aunque el acceso sea general, pero hay una cosa que se llama NUMA, o arquitectura NUMA, que lo que hace es que hay parte de los slots de memoria para un procesador y otra parte para el otro, para que haya una cierta localidad en los accesos a la memoria. 00:04:54
entonces en este caso no tengo mucha memoria 00:05:42
voy a, de los cuatro módulos que tengo 00:05:44
para la otra CPU 00:05:47
voy a coger dos 00:05:48
para la segunda que he añadido 00:05:49
cuando disponga de más memoria pues iré ampliando 00:05:52
en ambas partes 00:05:55
en el caso de los servidores 00:05:56
pues hay que seguir un orden que viene en el manual 00:05:59
o incluso en una pegatina en la tapa 00:06:00
para que funcione 00:06:02
adecuadamente 00:06:05
bueno pues nada, ya está puesto 00:06:06
entonces lo que tenemos que hacer es comprobar 00:06:10
que reconoce esa CPU 00:06:12
y que no da ningún problema 00:06:15
aparte de que la reconoce 00:06:19
pues lo que yo diría es que es una prueba de carga 00:06:22
para ver que no se calienta y demás 00:06:24
pero bueno, en principio no creo que haya problemas 00:06:27
cualquier servidor hace unos diagnósticos al inicio 00:06:30
entonces si no se queja 00:06:34
habría que tenerlo muchas horas encendido 00:06:36
para comprobar si hay problemas o no 00:06:38
Bueno, como veis, pues lo ha reconocido perfectamente y fijaos que tengo 16 CPUs lógicas, esto 00:06:40
es porque cada una tiene 4 cores y per threading, con lo cual en total nos aparecen 16. 00:06:49
