Programa las luces y el sensor de ultrasonidos de tu TabbyBot con microcode - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 3 de septiembre de 2024 por Felicisimo G.

2 visualizaciones

Utiliza tu Arcade Shield y programa con microcode tu robot TabbyBot para cambiar las luces y usar su sensor de ultrasonidos. Todas las edades. Programa.

Más información Transcripción

Descargar la transcripción

Cuatro minutos con Félix. Propuestas didácticas para utilizar en tu aula. 00:00:00
Recursos didácticos, aulas virtuales, programación por bloques, robótica... 00:00:06
para trabajar con tus alumnos y alumnas. 00:00:13
Hola, buenos días. Pues vamos a ver cómo estamos trabajando con este escudo de arcade, 00:00:18
yo lo llamo una consola, donde tenemos nuestro microbit, 00:00:23
Y ahora lo vamos a conectar con el robot, este de la casa Kittenbot, también tiene su robot que se llama Tabibot, que es el robot que nos ofrece también la casa Kittenbot y realmente funciona estupendísimamente. 00:00:27
Bueno, pues muy sencillo. Tenemos los botones arriba, abajo, derecha, izquierda y el A y el B. 00:00:45

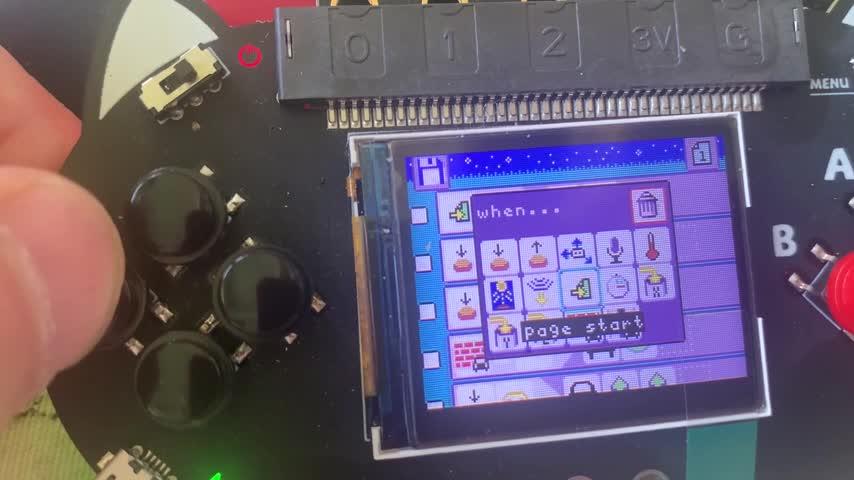

Lo primero vamos a llevar que cuando hacemos clic con el botón A, cuando empezamos el programa, 00:00:51
vamos moviendo con los botoncitos A y B para arriba y para abajo, la tenemos que poner en empezamos el programa. 00:00:59
Y una vez que lo tenemos en empezamos el programa, WEN, ahora ya podremos meter el conectarnos por radio, que sería que lo tendríamos aquí. 00:01:09
Ahí es el tiempo que puede tardar para conectarnos. 00:01:22
si lo queremos que lo haga inmediatamente, bueno, le damos al botón A para salirnos, 00:01:27
no al B para salirnos, pues ya tenemos el cuándo y qué es lo que va a hacer, 00:01:33
asentar un grupo de radio y en este caso tiene que ser el 1, porque nuestra TabiBot, 00:01:40
la microbit que está en nuestro TabiBot, está en el 1. 00:01:48
Eso es fundamental, porque no hay otro modo de comunicación. 00:01:52
Lo del archivo .exe es muy importante porque, y es muy importante tenerlo solamente en nuestra placa microbit que está en el robot. 00:01:55
Luego ya no hay que cargarle más programas ni nada, porque todas las órdenes se las vamos a dar desde aquí. 00:02:05
Este ya, estando en el mismo grupo de radio, ya se va a comunicar. 00:02:12
Luego, pues ya vamos a ir a lo más básico. 00:02:18
Ahora en este vamos a hacer los más básicos. 00:02:21
Cuando pulsamos el botón A, y esto tan sencillo como irse moviendo con el cursor, hacer clic en el botón A, se nos abre el desplegable, tenemos para apretar botones, para cuando se sueltan, cuando se agita sería el siguiente, micrófono, tenemos muchas posibilidades. 00:02:24
Nosotros nos vamos a quedar cuando se aprieta el botón A, que ahí ya lo tenemos, salimos, pues ¿qué acción queremos que ocurra? 00:02:48
Podemos tener distintas acciones. Nosotros nos vamos a ir a nuestro robot, como bien lo pone ahí. 00:02:58
¿Y qué queremos que haga nuestro robot? Pues nuestro robot, una vez que lo seleccionamos, nos podemos ir al siguiente botón y al hacer clic nos da las opciones. 00:03:05
ahora nos vamos a mover el coche 00:03:17
nos vamos a centrar en las tres luces 00:03:20
bueno cuatro porque tiene verde, rojo, azul y el negro que se iría apagado 00:03:25
de nuestro robot 00:03:32
bueno pues ahí elegimos la luz que queramos 00:03:33
que ya estará elegida 00:03:36
y le hemos puesto también que pare al coche 00:03:37
esto era porque lo teníamos aquí 00:03:42
Y cuando apretamos el botón del logo, nuestro coche empieza a andar. 00:03:44
Y lo vamos a ver. 00:03:52
Bueno, con el azul, el color azul, hacemos lo mismo. 00:03:53
Y aquí le hemos añadido ese muro con el coche que es el sensor de ultrasonidos, que funciona estupendísimamente. 00:03:56
¿Y cómo funciona? 00:04:04
Bueno, aquí como está tan preparado para iniciarse, no va por números enteros. 00:04:05
Sino que lo que hacemos es que cuando lo pulsamos, aquí tenemos distintos numeritos. 00:04:12
Tenemos el 1, el 2, el 3, el 4 y el 5. 00:04:19
El 1 sería cuando está muy cerca, cuando la mano está muy cerca, lo detecta. 00:04:23
Y el 5 sería muy alejado, pues entre el 1 y el 5 lo podemos ver. 00:04:29
En este caso, ¿qué es lo que va a pasar? 00:04:34
vamos a pasar la mano por el sensor cerca y se nos va a poner la luz verde si hubiéramos tenido 00:04:36
la luz amarilla pues podríamos haber hecho un semáforo y cuando tú te acercas al semáforo y 00:04:44
pasar la luz la mano para que te detecte y que puedas pasar antes era apretar un botón ahora 00:04:50
ya lo han hecho con esta opción de acercar la mano pues se pondría en verde y aquí lo vamos a 00:04:57
Bueno, pues ya lo tenemos. Ahora vamos a ver con nuestro robot, vamos a ponerlo cerca, cómo funcionaría. 00:05:05
¿Dónde le damos las órdenes? ¿En la placa microbit del robot? No, desde luego en la placa microbit que tenemos en la consola. 00:05:12
Vamos a ir dándole las órdenes y vamos a ir viendo los efectos que hemos preparado. 00:05:20
Si le damos a la, se nos debería poner la luz roja, que ya la teníamos. Vamos a darle al B, que sería luz azul. 00:05:26
si le damos a la luz roja y ahora vamos a ver qué sensibilidad tiene y aquí vemos todavía que no nos 00:05:35
está detectando vamos a ir acercando la mano hasta que detecte ves esto sería y esto realmente para 00:05:45
iniciarse y empezar a trabajar pues igual no tiene tanto sentido decir si la distancia es menor de 15 00:05:53
centímetro de 18 de 33 igual al principio pues esto es el 1 y aquí tenemos el 2 el 3 el 4 y 00:06:00
vamos graduando los números aquí en el a separaría el motor en caso de que esté funcionando en el b 00:06:08
se nos pone en azul y bueno según nos vamos acercando que la verdad así es como funcionan 00:06:15
los semáforos en alcohol con pasar la mano y se te pone el semáforo verde y ahora vamos a 00:06:22
ver el último efecto que es el de lo el del logo al pasarlo va a poner el motor en marcha aquí lo 00:06:29
mismo lógicamente no tenemos los motores para ponerle un porcentaje de potencia al 70% al 00:06:37
100% o darle un tiempo aquí realmente está funcionando hacia adelante hacia atrás gira 00:06:45
a la derecha gira a la izquierda y es lo que vamos a ver bueno pues vamos a encender ese motor 00:06:53
dando hemos dado al logo y ya tenemos el motor girando se nos ha puesto 00:06:59
también en verde porque nos ha detectado que estamos cerca si le diéramos al azul 00:07:07
seguiría el motor girando al B le hemos dado al B sigue el motor 00:07:14
girando porque el motor sólo para cuando le demos a ALA pues que podríamos y que 00:07:20
es lo que vamos a hacer en el siguiente vídeo tutorial pues dar las botonas 00:07:25
hacia adelante al botón de hacia atrás luego hacia la derecha y ahí pues iremos moviendo 00:07:30
nuestro robot que la verdad que es muy divertido y luego lo vamos a programar que si llega muy 00:07:37
cerca de un objeto sepáis bueno pues espero que le veáis su utilidad porque buena presencia y buena 00:07:42
actitud para enseñarlo en los colegios este escudo de arcade la verdad que es genial vamos a pararlo 00:07:50
Bueno, un inconveniente que tenemos en este robot es que tiene estas dos luces que funcionan muy bien, no se pueden utilizar con esta consola, pero claro que no nos dejan conectar bien nuestro sensor de ultrasonidos, entonces lo que nos pasa es que se nos desconecta, a ver si no lo toca no se desconecta. 00:08:00
Y acercamos la mano, que a mí la verdad que me gusta mucho, y ya lo tenemos en verde. 00:08:27
Bueno, pues espero que le veáis utilidad. 00:08:32
