con el tema. Lo que voy a hacer es, igual que la semana pasada, vamos a utilizar el libro de referencia, el libro digital. 00:00:00
Nos habíamos quedado viendo las diferentes topologías, que era la distribución o la forma en la que nosotros conectábamos en red los diferentes elementos, 00:00:10
diferenciando básicamente las tres topologías 00:00:25
en bus, en anillo y en estrella 00:00:27
bueno, pues vamos a comenzar 00:00:29
sí que me había dejado yo 00:00:31
algo pendiente 00:00:33
cuando yo la semana pasada 00:00:35
os puse en la teoría o en la tarea 00:00:37
que me pusierais 00:00:39
que me clasificarais las redes 00:00:41
atendiendo al medio 00:00:43
de transmisión 00:00:45
yo aquí sí que no os conté nada de teoría 00:00:46
atendiendo al medio de transmisión 00:00:49
una red 00:00:52
Puede ser por medios guiados, es decir, una transmisión alámbrica por cable o mediante medios no guiados, es decir, mediante una transmisión inalámbrica. Hoy lo que vamos a hacer no es la clasificación, pero sí es explicarlo. ¿Cuáles son esos medios guiados o medios no guiados? 00:00:53
¿Vale chicos? Bueno, yo sí que voy a ir resaltando las cosas que nos pueden interesar 00:01:13
Decíamos, dos formas de transmitir, medios guiados o por cable y medios no guiados que son los inalámbricos 00:01:19
Por cable, hay diferentes tipos de cables, básicamente tenemos el cable de par trenzado 00:01:29
Aquí tenéis una imagen de cómo es el cable de par trenzado, que yo creo que todos lo habéis visto 00:01:35
Es el cable típico de red que suele tener una serie de pares de hilos. En este caso tenemos aquí hay dos hilos, aquí hay dos hilos, aquí hay dos hilos y aquí hay dos hilos. En total son ocho hilos. Un cable de red lo habitual es que tenga ocho hilos y están además codificados por colores. 00:01:41
Yo sé que aquí lo veis muy mal, pero hay un cable que es azul y otro que es azul y blanco. Aquí hay uno que es marrón y otro que es marrón y blanco. Aquí hay uno naranja y un naranja y blanco. Y uno verde y uno verde y blanco. Bueno, pues esto lo que tenemos que hacer es conectarlo a un terminal que es el RJ45. ¿Sabéis cuál es ese terminal RJ45? ¿Me suena? 00:01:59
¿Sí? ¿No? Lo vemos rapidísimamente. RJ45. Bueno, porque seguro que sí que lo habéis visto. Este es el terminal o el conector RJ45. Sí que lo sabíais, lo que pasa es que a lo mejor por nombre en este momento no caía. 00:02:20
¿El cable? ¿El qué, perdona? Sí, se utiliza para una red LAN, efectivamente. Se utiliza para configurar una red LAN. 00:02:41
Cables de par trenzado, hay dos tipos, se suelen utilizar dos tipos 00:02:53
El llamado UTP, que es un cable que no está apantallado 00:03:07
¿Qué es eso de que no está apantallado? Es este que tenemos aquí 00:03:13
Es decir, que los hilos no están protegidos 00:03:17
Y si no están protegidos, no están protegidos de interferencias. Físicamente sí están recubiertos por un material plástico, pero no están protegidos de interferencias. 00:03:20
Con lo cual, me ocurre que si yo utilizo este tipo de cable por el mismo tubo o por la misma guía por donde llevo una corriente eléctrica, pues ese paso de corriente eléctrica puede interferir en la transmisión de datos. 00:03:31
Puede interferir, no siempre interfiere, pero puede interferir. Por eso, normalmente cuando se hace una instalación de una red, el cable de red suele ir por otro tubo distinto al cable de alimentación, para que no haya esas interferencias, porque evidentemente es mucho más barato utilizar este tipo de cable que utilizar el otro, que es el cable SP, que es un cable apantallado. 00:03:47
Y ese cable apantallado lo que evita son esas interferencias. ¿Cómo se apantalla? ¿Habéis visto cómo son los cables de antena? ¿Lo habéis abierto alguna vez? ¿Habéis hecho una conexión de una antena de televisión? 00:04:14
Sí, ¿no? Bueno, normalmente lo que llevan es una especie de malla que los envuelve y esa malla metálica lo que hace es proteger de esas interferencias. Eso es el apantallamiento. 00:04:27
Bueno, otro tipo de cable que utilizamos es la fibra óptica, que es el que más, no el que más, uno de los que se está desarrollando más ahora mismo, en la actualidad. 00:04:41
¿Por qué se caracteriza? Pues porque está formado por una serie de hilos, una serie de hilos, no es un hilito solo, es una serie de hilos muy finos. 00:04:53
Y por ese hilo muy fino, lo que se envían no es una corriente eléctrica, sino que se envían pulsos de luz, ¿vale? Haces de luz, de manera puntual. Y esos haces de luz o esos pulsos de luz es la información que yo estoy transmitiendo. 00:05:02
Bueno, aquí veis que la fuente de luz puede ser un láser o un LED, ¿vale? Diferentes tecnologías. Características que tiene, pues que el ancho de banda es muy grande, la velocidad de transmisión es muy grande, ¿vale? Me habla de que pueden ser 10... 00:05:19
10. El ancho de banda es la cantidad de datos que pueden ir en paralelo. No sé quién me lo ha preguntado. Hugo. Es la cantidad de datos que pueden ir en paralelo. ¿Vale? Ya sabes que la información se transmite en bytes, ¿vale? Que es un conjunto de 8 bits. Pues ese byte yo lo puedo mandar de diferentes maneras. De forma que sea, primero un bit, luego otro bit, luego otro bit. Eso sería en serie. ¿Vale? 00:05:34
En paralelo, quiere decir que yo mando todo ese conjunto de datos, ese byte, esos ocho ceros o unos, los mando a la vez. Bueno, pues si yo los mando a la vez, eso es el ancho de banda. 00:06:01
¿Sí? Bueno, insisto que me permite además velocidades de transmisión muy grandes, ¿vale? De 10 gigabits, no bytes, 10 gigabits por cada fibra, pero como yo tengo muchas fibras que están en un mismo cable, pues es verdad que puedo conseguir velocidades muy altas, ¿vale? 00:06:14
Incluso me habla de 10 terabits por segundo. Me habla de una desventaja principal que es el coste. Bueno, pues es verdad que es un poco más caro, que las conexiones de los cables de fibra óptica son un poco más complicados y eso pues eleva mucho más el coste. 00:06:34
Y segundo tipo de transmisión es la tecnología Wi-Fi, la transmisión inalámbrica, la transmisión no guiada. 00:06:49
Y hay diferentes formas o medios de transmisión no guiados. Aquí estamos hablando solo de una de ellas, que es la Wi-Fi. 00:06:57
Pero es verdad, y vosotros lo sabéis, que se puede transmitir la información de otra manera. 00:07:07
¿Cómo puedo conectar dos móviles entre sí? Vía Bluetooth, por ejemplo. 00:07:11
Es otro medio de transmisión no guiado. Vía infrarrojos. Hay diferentes tecnologías. Aquí me habla de una de ellas, que es la tecnología Wi-Fi. La tecnología Wi-Fi se caracteriza porque utiliza ondas de radio, la frecuencia típica de ondas de radio. 00:07:17
Y sí que me habla aquí de un ancho de banda, que es de 2,4 GHz, pero es verdad que existen también las de 5 GHz. Cuando nosotros nos conectamos a una red Wi-Fi, seguro que lo habéis visto, una red de 2,4 o una red de 5. 00:07:34
Y con los routers que nos suministran ahora en casa, casi todos tienen ese doble ancho de banda. Bueno, ¿elementos que necesitamos en esa tecnología Wi-Fi? Pues un router, que es el que recibe la señal de la línea y el punto de acceso, que es el elemento que yo voy a colocar en diferentes sitios para acceder a la red. 00:07:52
Normalmente, una cosa, es que lo iba a aclarar ahora 00:08:19
Normalmente cuando nos suministran en casa, en casa tenemos un router que tiene una antenita 00:08:24
Ese router que tiene esa antenita es router y punto de acceso 00:08:31
Es decir, que la señal me llega solo a través de esa antenita 00:08:36
Pero yo a este router le puedo conectar otro cacharrito que también tiene una antena 00:08:41
Que es lo que se llama un punto de acceso. De manera que yo con mi móvil, con mi tablet, con mi... ¿el qué? Un repetidor. Es una especie de repetidor. De manera que yo a la hora de conectarme me voy a conectar o a través de ese segundo punto de acceso o a través del router, dependiendo de dónde esté más cerca. 00:08:48
Que es un punto de acceso 00:09:05
Lo tenéis en la del techo, por ejemplo 00:09:09
¿Vale? Eso que hay ahora mismo que lo han puesto nuevo 00:09:11
Es un punto de acceso Wi-Fi 00:09:13
¿Sí? 00:09:14
¿Vale? Es una... Sí, no es un amplificador realmente 00:09:17
Hay veces que sí amplifica la señal 00:09:20
Y hay veces que no amplifica la señal 00:09:22
Es sencillamente para poder acceder 00:09:24
Es como si repitiera la señal 00:09:27
A veces la amplifica y a veces no la amplifica 00:09:29
¿Lo entendemos? 00:09:32
¿Sí? 00:09:34
Bien, evidentemente hacen falta unos dispositivos de repetición, perdón, de repetición, de recepción, ¿vale? ¿Cómo recibo yo en mi equipo esa tecnología wifi? Pues a través de las tarjetas wifi que suelen estar integradas en las tarjetas del ordenador, ¿vale? 00:09:35
Hay veces que lo que tengo que hacer es a través de un cacharrito USB, lo pincho en mi ordenador y eso es un receptor Wi-Fi, ¿vale? Pero es verdad que actualmente suele venir integrado en la placa base. ¿Entiendo bien esto, chicos? ¿Sí? Bueno, por último, vamos a ver además de manera muy rápida los elementos característicos que hay en una red, en una red LAN. Dime, Hugo. 00:09:54
¿Una placa base? ¿Cuánto puede ser de grande? Pues dependiendo del tamaño que te esté dando el ordenador. La placa base normalmente tiene el tamaño de un folio, un poquito más grande. 00:10:19
una placa base del tamaño de una mesa 00:10:34
hombre, me parece muy grande 00:10:44
pero puede ser, no lo sé 00:10:47
podría ser 00:10:49
lo que pasa es que entonces 00:10:51
podría ser 00:10:53
una placa base del tamaño de una mesa 00:10:55
pues podría ser, lo que pasa es que ya no estamos hablando 00:10:56
de un ordenador personal 00:10:59
sino que sería un ordenador especializado 00:11:00
donde a esa placa base 00:11:02
tú lo que le vas acoplando son diferentes tarjetas 00:11:04
o diferentes elementos 00:11:07
No lo sé. No sé cómo pueden ser, por ejemplo, las placas base de una máquina de un escáner. Pues a lo mejor tiene una placa base mucho más grande. 00:11:09
Me parece fenomenal. Le sacas una foto y así lo podemos ver todos. Genial, Hugo. 00:11:24
Venga, vemos entonces los elementos que siempre me van a aparecer en una red LAN. 00:11:29
Primero, la tarjeta de red. Hemos dicho que muchas veces esa tarjeta de red o tarjeta Wi-Fi suele venir integrada en la placa base. Esto es un ejemplo de una tarjeta de red, que a través de una ranura de expansión es donde yo lo voy a acoplar a la placa base. 00:11:34
Muchas veces, y sobre todo en los ordenadores actuales, ya no viene la tarjeta de red separada, sino que está directamente integrada en la propia placa base, ya está soldada en la placa base. 00:11:53
Soldada, para que me entendáis. Es decir, yo no la puedo retirar como esta de aquí, sino que ya está integrada. Características de la tarjeta de red, pues que se identifica siempre por una dirección MAC. Y la dirección MAC es única para cada tarjeta de red. 00:12:04
Yo no puedo tener dos tarjetas de red que tengan la misma dirección MAC. Son direcciones completamente distintas. Igual que un ordenador en una red LAN tiene una dirección IP determinada. 00:12:22
Pero yo sí puedo tener un ordenador con una IP en una red LAN que tenga esa... A ver, sí me explico. Yo puedo tener en una red LAN un ordenador con una IP, un ordenador en otra red LAN completamente distinta y que tenga esa misma dirección IP. 00:12:37
Pero hablo de la red LAN, dentro de mi propia red LAN. ¿Vale? Mac, la traducción es Media Access Control. No, no tiene nada que ver con la marca Apple. No tiene nada que ver. Es otra cosa. Es otra cosa. 00:12:58
¿aclarado chicos esto? 00:13:16
¿sí? 00:13:19
otro elemento característico de una red LAN 00:13:20
es el switch o conmutador 00:13:23
acordaos cuando veíamos 00:13:25
la topología en estrella 00:13:27
todos los ordenadores 00:13:29
van conectados a un punto 00:13:31
central que es el switch 00:13:32
¿vale? este switch 00:13:35
es el que reparte la información 00:13:36
a los diferentes elementos 00:13:39
de esa red 00:13:41
¿bien? no sé por dónde me aparecerá 00:13:42
por aquí, actúa como dispositivo 00:13:45
de interconexión de redes 00:13:47
o de segmentos de red 00:13:48
vale, un poquito 00:13:50
eso que os he contado, leedlo tranquilamente 00:13:53
por no subrayarlo todo 00:13:55
y por último 00:13:57
es el router o enrutador 00:13:58
siempre hablamos de router, dime Hugo 00:14:00
a ver si lo sabes 00:14:03
a ver chicos, porfa, que no le oigo 00:14:04
en una play 00:14:14
tú la play 00:14:19
te conectas, o esa Play va conectada 00:14:21
al router 00:14:23
vale, es que lo iba a aclarar ahora, porque no he terminado 00:14:23
de explicar el router 00:14:27
pero la Play va conectada al router 00:14:28
y es el router 00:14:30
cuando pone conexiones LAN 00:14:31
si, pone conexiones LAN 00:14:33
porque tú te estás conectando 00:14:36
venga, por favor chicos 00:14:38
con la Play, la red LAN 00:14:39
la configuras 00:14:43
utilizando 00:14:45
un router 00:14:46
que ya lo aclaro, normalmente 00:14:47
El router que nosotros tenemos en casa es router switch. Tú al router le puedes conectar diferentes elementos. Puedes conectar el ordenador, puedes conectar un punto de acceso, puedes conectar la play. En el momento que tú estás conectando a ese router los diferentes elementos, eso es una red LAN. 00:14:50
Ese router es un dispositivo que me interconecta diferentes redes de ordenadores, ¿vale? 00:15:20
Y la función es la de encaminar o dirigir la información, ¿vale? 00:15:28
Toda la información que me va llegando de la red, el router va repartiendo esa información a los diferentes elementos. 00:15:34
¿Lo entiendo? 00:15:42
Sí, chicos. 00:15:45
Bueno, pues yo me quedo aquí. 00:15:46

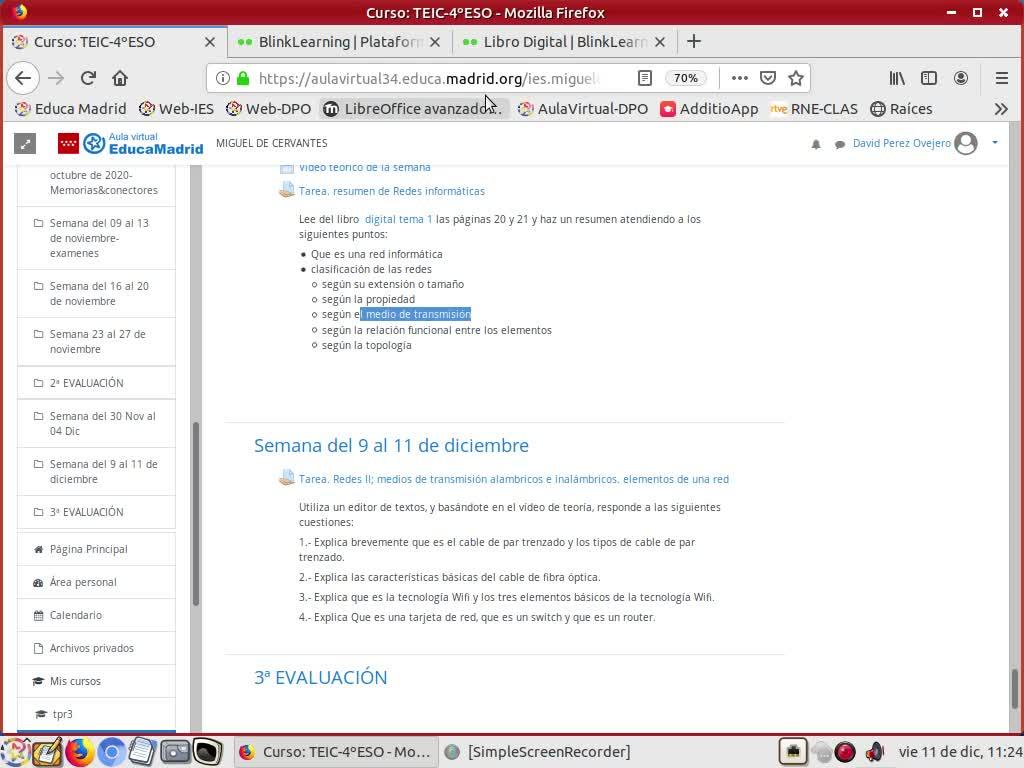

Con esto que os he contado, lo que vamos a hacer es la tarea que os he encomendado. Esa tarea que es una especie de resumen de lo que yo os he contado ahora mismo. 00:15:48
Lo podéis hacer o bien utilizando un procesador de textos 00:16:00
O bien, bueno, aquí porque estoy con otro usuario 00:16:04
Voy a entrar como estudiante 00:16:07
Podéis utilizar un procesador de textos y subir esa tarea 00:16:09
O bien directamente escribir la tarea y guardar cambios 00:16:15
¿Vale? Lo podéis hacer de cualquiera de las dos maneras 00:16:19
¿Entendido esto, chicos? 00:16:21
¿Dudas? 00:16:25
¿Nada? 00:16:26
Venga, pues nos ponemos entonces 00:16:28
