Conexiones del LED RGB

Más información Transcripción

Descargar la transcripción

En el ejercicio de hoy vamos a intentar simular el funcionamiento de un aparcamiento de un centro comercial. 00:00:02
Cuando las plazas están libres se muestra una luz de un determinado color, que puede ser verde, azul, 00:00:09
y cuando llega un coche y la plaza se ocupa, el LED cambia de color. 00:00:16
En nuestro caso vamos a utilizar como sensor para conocer si el aparcamiento está o no ocupado un LED LDR, que es una fotorresistencia cuyo valor varía en función de la luz que le llega a la fotorresistencia. 00:00:22
Veamos el funcionamiento. Ahora mismo la LDR no está tapada y por lo tanto le llega toda la iluminación ambiental posible, mostrándonos el LED una determinada luz, en este caso como un azul. 00:00:39
Una vez que se tapa la LDR, es decir, si llega un coche y ocupa la plaza, vemos que el color del LED varía, se modifica. 00:00:56

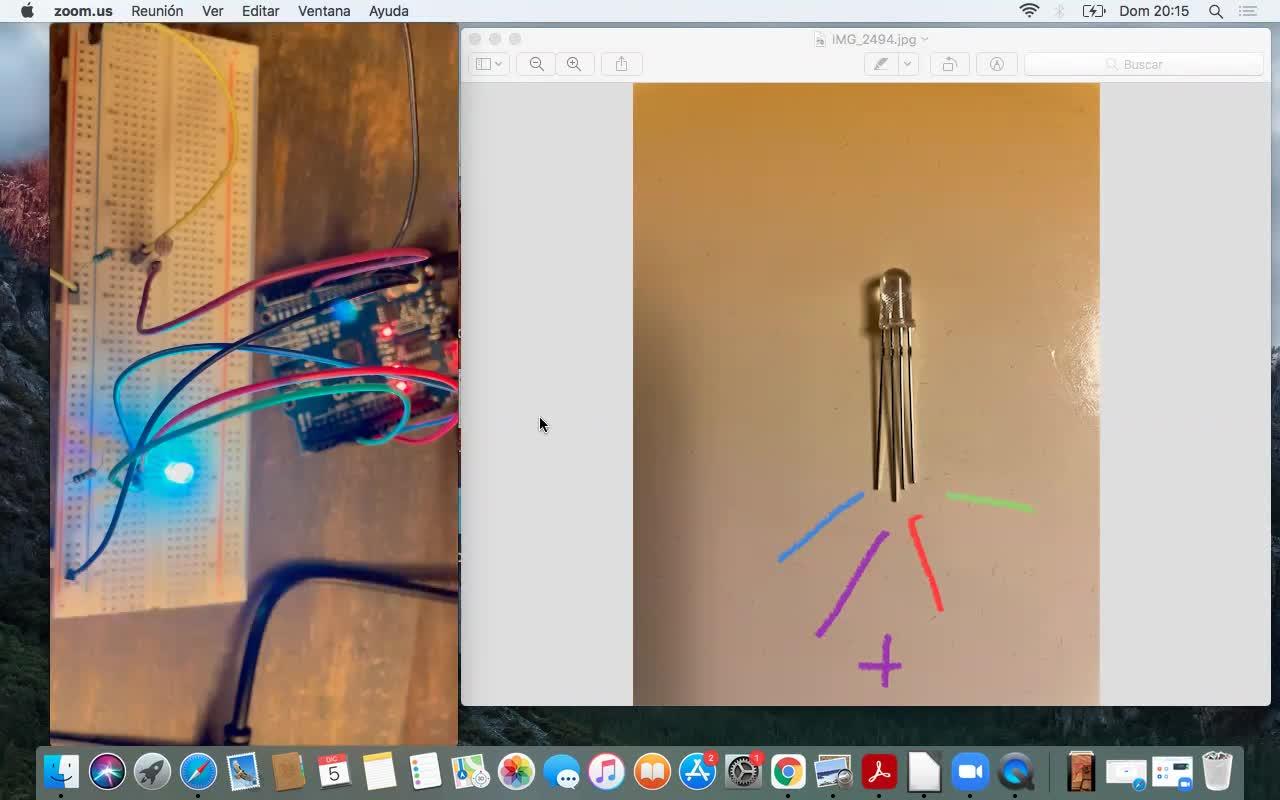

Vale, para ello lo que vamos a hacer es utilizar, como os decía, un LED RGB. En nuestro caso, bueno, el LED RGB tiene cuatro patas, una para cada uno de los colores, azul, verde o rojo, RGB es red, green, blue y una más larga que es la común. 00:01:05
En nuestro caso el tipo de LED RGB que vamos a utilizar tiene la pata común al positivo, por lo tanto ya sabemos que esa pata la vamos a tener que llevar al positivo y el resto las he marcado con la ocupación que ocupan y el color que desprenden según si programamos cada una de estas patas en alto. 00:01:28
si quisiéramos por ejemplo que el LED 00:01:50
emitiera una luz únicamente azul 00:01:53
tendríamos que programar 00:01:55
esta pata 00:01:57
donde coloquemos ese pin 00:01:58
en high o a 00:02:00
255 y el resto 00:02:03
las otras dos a 0 o 00:02:06
en low y así si queremos 00:02:07
que el LED evita un color 00:02:09
rojo lo que tendremos que hacer 00:02:11
es colocar el pin 00:02:13
que hemos conectado a esta 00:02:15
pata de aquí 00:02:17
conectarlo, o sea, programarlo 00:02:18
para que esté en high 00:02:21
o en 255 00:02:22
y los otros dos en low 00:02:24
o cero y lo mismo para el verde 00:02:26
vamos a ello 00:02:28
