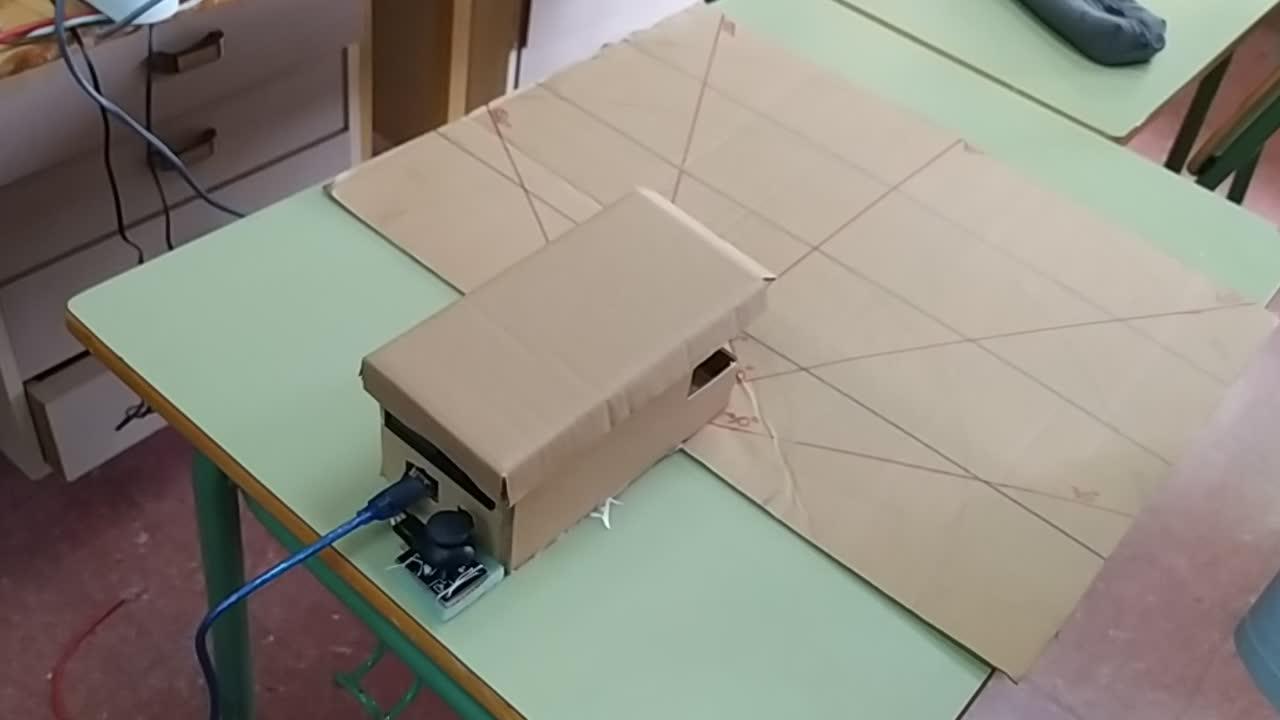

Buenas a todos, os voy a presentar mi proyecto de sistema de medida y regulación y documentación
00:00:00
técnica, que es un radar con arduino que tiene dos modos, uno automático y uno manual.
00:00:04
Lo conectamos aquí, a la salida de 5 voltios, y ahora va a iniciar un barrio automático
00:00:10
de 0 a 180 grados, el sensor ultrasonido, y cuando coloquemos un objeto a la distancia
00:00:17
que esté programada, que ahora mismo aquí no va a darnos ningún aviso, la distancia
00:00:23
más o menos son unos 40 centímetros para que nos avise que hay un obstáculo, entonces
00:00:28
ya colocamos el obstáculo y nos dirá en la pantalla en tiempo real dónde está y
00:00:33
cuando nos dé un pitido, significará que lo está detectando, pasamos a modo manual
00:00:39
con una pulsación en el joystick y entonces ya nos aparece en tiempo real el ángulo donde
00:00:44
está el supuesto objeto y a la distancia a la que está, a medida que se vaya acercando
00:00:49
el pitido será más fuerte y más rápido hasta que en la última aproximación está
00:00:55
ya muy cerca y nos está avisando de que el obstáculo está justo ya al lado del sensor.
00:01:02
Si lo ponemos lejos, vuelve a dejar de pitar y si le damos otra pulsación, vuelve a entrar
00:01:07
en modo automático y volvería a hacer un barrido de la zona de 0 a 180 grados.
00:01:12
