Es este vídeo se explicará, paso a paso, el procedimiento para diseñar con el programa SketchUp una casa a partir de su representación acotada.

Más información Transcripción

Descargar la transcripción

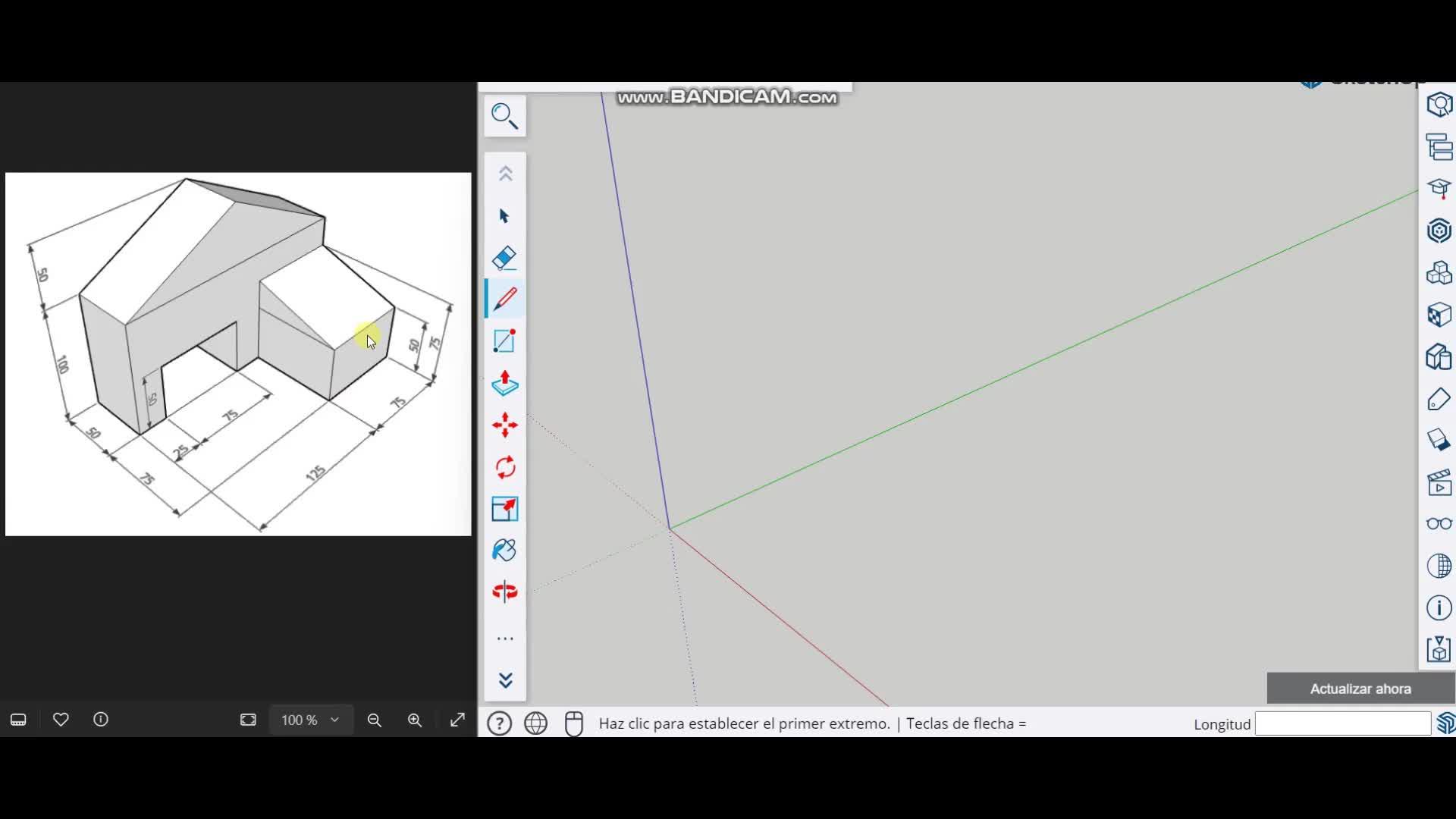

Bien, en este segundo vídeo vamos a ver los pasos que hay que seguir para diseñar esta casa con SketchUp. 00:00:09
En primer lugar vamos a dibujar la base de la casa que será de 50mm x 200mm. 00:00:16
Con la herramienta lápiz pinchamos en el origen, nos colocamos en el eje rojo, escribimos 50mm y apretamos Intro. 00:00:22
Lo mismo con el eje verde, trazamos una recta de 200 milímetros y cerramos el rectángulo con 50 y 200. 00:00:31
El segundo paso será elevar con la herramienta de empujar este rectángulo a una distancia de 100 milímetros. 00:00:44
Lo siguiente va a ser construir el tejado. 00:00:56
Para ello con la herramienta de medir vamos a identificar lo que sería el centro de esta cara que estará a 100 milímetros de esta arista y después dado que el tejado tiene una altura de 50 milímetros vamos a trazar otra guía a 50 milímetros de esta arista. 00:00:59
Con la herramienta lápiz ya podemos dibujar el triángulo del tejado y con la herramienta de empujar, empujarlo 50 milímetros. 00:01:21
A continuación con el lápiz vamos a dibujar un cuadrado de 75 por 75 milímetros y elevarlo como viene aquí una distancia de 50 milímetros. 00:01:33
El tejado en este caso mide 25 milímetros, que es la diferencia entre 75 y 50. 00:01:54
Por tanto, con la herramienta de medir, pinchamos en esta arista, subimos 25 milímetros y ya podemos trazar este triángulo y empujarlo 75 milímetros. 00:02:00
Para terminar nos queda hacer la puerta de la casa. 00:02:21
Con la herramienta de medir vamos a medir estos 25 milímetros. Desde esta arista pincho, escribo 25, intro y ya puedo dibujar la puerta de 50 por 75 y por 50 milímetros. 00:02:24
El último paso será empujar hacia adentro una distancia de 50 mm. 00:02:44
Podemos ocultar las guías apretando en el botón de las gafas y deseleccionando esta opción y ya tendríamos nuestro modelo. 00:02:51
