Es este vídeo se explicará, paso a paso, el procedimiento para diseñar con el programa SketchUp una silla a partir de su representación acotada.

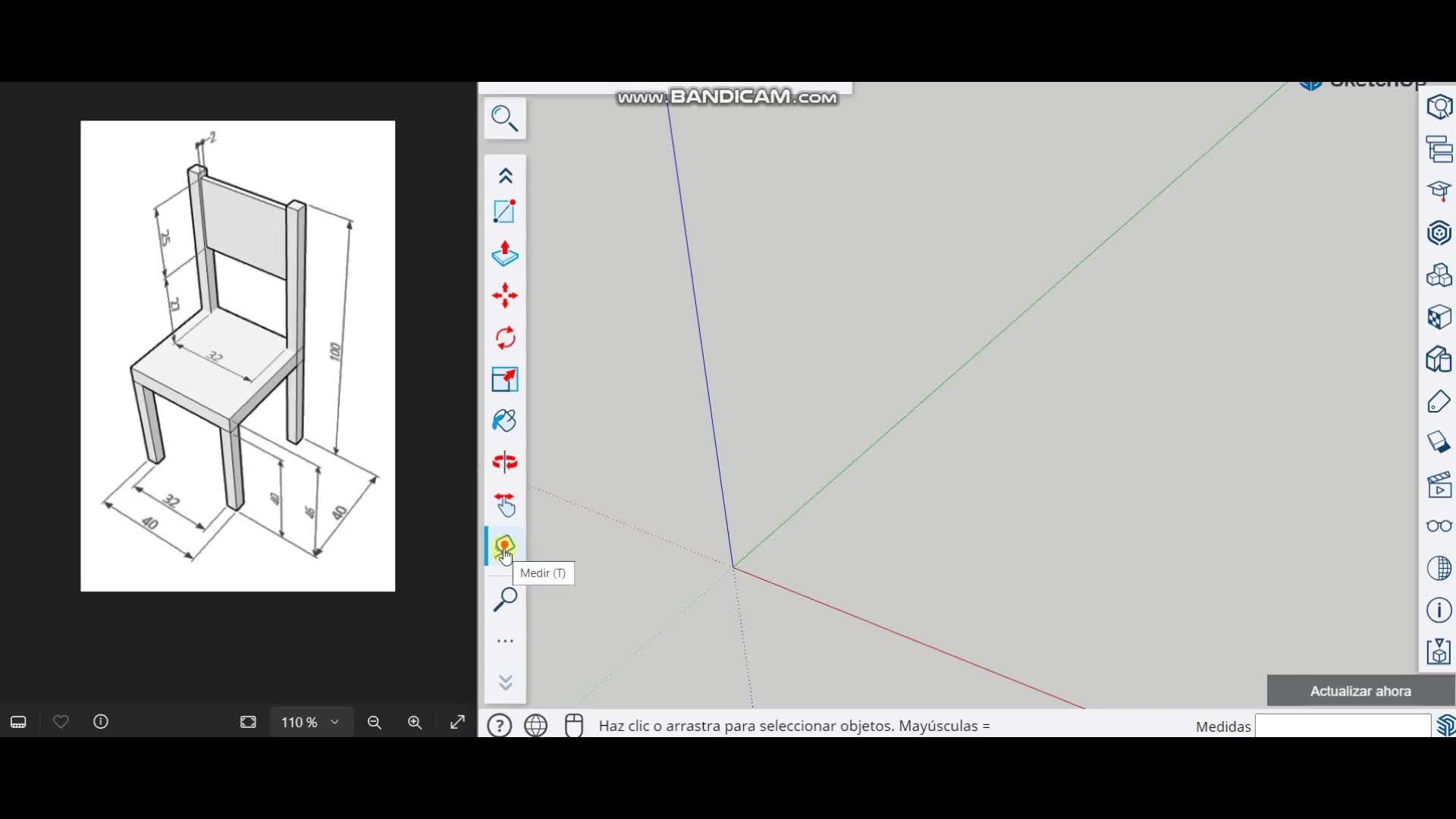

En este vídeo vamos a ver cómo representar esta silla con SketchUp.
00:00:08
Vamos a comenzar trazando un cuadrado de 40 milímetros con la herramienta de medir,
00:00:13
ya que dentro de este cuadrado será donde se encuentre el conjunto de la silla.
00:00:19
A continuación, como cada pata mide 4 por 4 milímetros,
00:00:25
vamos a trazar guías a 4 milímetros tanto de los ejes como de las guías que hemos dibujado antes.
00:00:30
Ahora con la herramienta del lápiz ya podemos dibujar los cuatro cuadrados correspondientes
00:00:40
a las patas de la silla. Hecho esto, con la herramienta de empujar vamos a dar altura a
00:00:52
estos cuadrados que en el caso de las patas delanteras deberán medir 40 milímetros mientras
00:01:14
que las traseras medirán 100 milímetros. Para dibujar la tabla horizontal vamos a utilizar
00:01:24
la herramienta del lápiz y vamos a dibujar un rectángulo de un extremo a otro con una altura
00:01:36
de 6 milímetros que es la diferencia entre los 46 y los 40 y con la herramienta de empujar
00:01:43
empujaremos el rectángulo 40 milímetros hacia detrás para terminar nos queda dibujar la tabla
00:02:02
del respaldo podemos ver cómo utilizando la herramienta de medir podemos marcar las
00:02:10
dos guías que delimitarán la tabla como va a medir dos milímetros y cada una de las patas
00:02:20
mide 4, deberemos marcar una guía a un milímetro de esta arista y otra a un milímetro de esta.
00:02:26
Por último, para determinar en qué punto debemos empezar a dibujar la tabla, podemos
00:02:34
ver que el conjunto de la silla tiene una altura de 100. Este tramo mide 46, por tanto
00:02:38
desde este punto hasta arriba medirá 54. Si restamos a 54 los 27 y los 25, veremos
00:02:47
que este tramo de aquí mide 2 milímetros. Con la herramienta de medir podemos marcar esos 2
00:02:56
milímetros que nos determinarán dónde empieza la tabla del respaldo. Cogiendo la herramienta del
00:03:05
lápiz ya podemos dibujar esa tabla que tiene una longitud de 25 milímetros. Por último vamos a
00:03:12
empujarla una distancia de 32 milímetros y como podemos ver ya tenemos el diseño
00:03:24
completo sólo queda ocultar las guías y ya está listo
