En AlfaTécnicos y en AlfaTécnicas, en este vídeo vamos a conocer los diferentes conectores 00:00:05
y sobre todo, cómo se hacen los conectores, cómo se sueltan. 00:00:10
Vamos entonces a ello. Primero, tenemos aquí conectores tipo Canon o XLR. 00:00:13
Este es el hembra, este es el macho, como vemos tienen tres pines, 00:00:18
tanto por delante como en la parte de atrás para las conexiones. 00:00:21
Aquí tenemos el RCA, hembra, macho. 00:00:25
Y si lo abrimos, vemos que tienen dos conexiones. 00:00:30
uno para el vivo que es el de dentro y otro para la masa que es toda la parte de fuera 00:00:33
aquí tenemos un mini plug o mini jack 00:00:40
para tipo de conexiones estéreo o balanceadas 00:00:45
como podría ser por ejemplo un audífono 00:00:49
tenemos el vivo, el que llaman frío y la masa o malla que corresponde 00:00:51
la patita más corta al delante del todo, la un poquito más larga a la mitad 00:00:57
y esta parte más ancha a lo que es la masa. 00:01:01

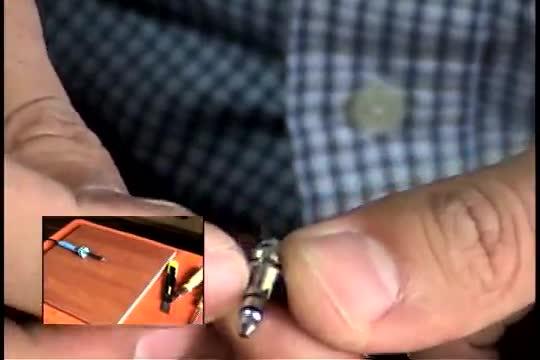

Este sería un plug macho estéreo que sirve para conectar dos entradas plug a una solamente. 00:01:05
Es un adaptador. 00:01:13
Vamos a hacer una conexión de un XLR. 00:01:15
Lo primero que necesitamos son las herramientas. 00:01:17
Tenemos un soldador o cautín, tiene que ser de punta fina, bien limpio. 00:01:19
El estaño, una hojilla, siempre vienen para cortar cables o algún tipo de herramientas que tengan un cortador 00:01:24
para poder liberar el cable sin que se corte 00:01:31
tenemos un cable para conexiones balanceadas de micrófono 00:01:34
tiene dos conectores principales 00:01:38
tiene el conector de la masa 00:01:42
trae una cuerda, un hilo 00:01:45
y una protección plateada contra interferencias 00:01:48
ambas cosas las podemos sacar y cortar 00:01:52
esto generalmente lo ponen para que el cable resista tirones 00:01:54
por lo tanto si hay algún tirón lo aguanta esta pita, esta cuerda y no el cable 00:02:00
lo primero que tenemos que hacer es darle un poco de estaño a los cables 00:02:07
los hemos pelado ya, los agrupamos un poco 00:02:13
calentamos un poquito el cable 00:02:18
y una vez que tenemos el cable calentito le aplicamos el estaño 00:02:21
Tiene que ser una cuestión muy rápida para que no se nos deshaga la funda del mismo cable 00:02:27
Siempre calentamos primero un poco el cable 00:02:35
Y cuando está caliente ya podemos recibir el estaño 00:02:38
Vemos que el estaño va corriendo 00:02:44
Cortamos los cablecitos justo por donde hemos tenido el estaño 00:02:46
Para que no quede ninguna punta sin cobre 00:02:53
sin estañar 00:02:57
cuando ya tenemos los tres cables estañados 00:03:01
procedemos a unirlos con el conector 00:03:03
los conectores siempre son un poquito difíciles de manejar 00:03:07
porque se mueven, hay una especie de cajas para poderlos colocar 00:03:10
y si no, con algún conector viejo que tengamos 00:03:13
y la ayuda de una tenaza o alicate 00:03:16
podemos dejarlo ya completamente fijo 00:03:21
para que no nos estorbe 00:03:23
si no, tendremos que pedirle ayuda a alguien 00:03:25
para que nos pueda sostener mientras soldamos 00:03:29
siempre lo primero es calentar la parte 00:03:33
no demos estaño en el soldador 00:03:36
sino calentamos la parte 00:03:38
cuando vemos que está caliente 00:03:39
acercamos el estaño 00:03:41
y vamos a ver como el estaño 00:03:42
empieza a deshacerse 00:03:48
calentamos primero 00:03:51
esto son cuestiones de un segundo 00:03:53
vemos como ya queda estañado 00:03:58
porque si lo dejamos más tiempo esta parte plástica del conector puede deshacerse 00:03:59
calentamos, aplicamos estaño 00:04:04
ya tenemos estañada nuestras tres puntas 00:04:07
vamos a ver que ahora la conexión es muy sencilla 00:04:11
todos los XLR tienen unos numeritos ahí dentro 00:04:15
podemos ver que este es el 1, aquel es el 2 y este es el 3 00:04:18
entonces se aprecia ver acá el número 3 00:04:23
tenemos que ir soldando, en este caso de conexiones balanceadas 00:04:25
lo que vamos a hacer es conectar el vivo 00:04:29
para nosotros va a ser el cable que tiene color al 2 00:04:33
este lo vamos a colocar al 3 00:04:35
y la malla que es este al 1 00:04:38
entonces para conectar 00:04:40
sencillamente calentamos la conexión 00:04:43
y cuando veamos que el estaño está ablandado 00:04:47
acercamos el cable y soltamos 00:04:50
No movemos, hay que tener mucho cuidado en no mover mientras se está secando 00:04:53
Nada de soplar, hay gente que tiene la tendencia de soplar cuando vamos a hacer la conexión 00:04:58
No se sopla 00:05:02
Vamos a soldar entonces el otro cable, lo mismo 00:05:03
Acercamos la conexión y cuando el estaño está un poco deshecho 00:05:07
Es que acercamos el cable y lo dejamos fijo 00:05:11
No acercamos hasta que el estaño esté deshecho 00:05:15
En el momento que el estaño ablande un poco por el calor del cautín, es que acercamos la conexión y la dejamos fija. 00:05:20
Comprobamos que todas las conexiones están correctas. 00:05:30
Siempre suelo dejar estas un poquito más largas para que en caso de algún tirón, la malla que es más gruesa y como está fija acá, se lo lleve. 00:05:35
Esto lo apretamos con un alicate para que el cable no se mueva. 00:05:44
Y ya tenemos nuestro cable 00:05:47
Siempre hay que acordarse de antes de soldar 00:05:52
Colocar la capucha de los conectores 00:05:54
No sería la primera vez que después de soldar un cable 00:05:57
Nos damos cuenta de que no lo hemos incorporado 00:05:59
Y nos toca empezar de nuevo 00:06:02
Sacamos la conexión 00:06:04
Y ya le ponemos el tornillo 00:06:06
Y tendríamos nuestro conector plug ya totalmente soldado 00:06:08
Por último lo que hacemos cuando tenemos un cable soldado a un conector 00:06:13
Es comprobar que hemos hecho las conexiones bien 00:06:17
y eso se hace con un multímetro o tester 00:06:18
lo ponemos en la opción medir continuidad 00:06:21
y vamos a ir seleccionando cada una de las patitas 00:06:23
por ejemplo la 1 00:06:26
y comprobamos con el cable 1 00:06:27
es con el único que suena 00:06:30
eso significa que hay continuidad 00:06:36
que este cable va directo a este punto 00:06:38
y que no hay ningún cruce 00:06:41
si hubiera algún cruce sonarían los otros 00:06:42
comprobamos la patilla 2 00:06:44
que es este de acá 00:06:46
ahí vemos como suena 00:06:47
no suena con este 00:06:52
no suena con este, está bien conectado 00:06:54
y por último 00:06:57
la patilla 3 00:06:58
ahí vemos que suena con este 00:06:59
no suena con este y no suena con este 00:07:02
eso es que está bien el cable 00:07:04
que cada uno de los cablecitos 00:07:06
va a su pin correspondiente del 00:07:08
conector y no hay ningún cruce 00:07:10
