SECUNDARIA - 1º 2º 3º ESO - CIRCUITO PARALELO - TPR - FORMACIÓN

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 22 de marzo de 2020 por Cp santodomingo algete

256 visualizaciones

Más información Transcripción

Descargar la transcripción

en este vídeo os voy a explicar la asociación de resistencias en paralelo como veis aquí una 00:00:01
resistencia y otra están en paralelo como en el caso de las resistencias en serie este tipo 00:00:23
de circuitos siempre tiene un equivalente que sería el que tenemos aquí al lado en este caso 00:00:30
para obtener la resistencia total tenemos que el inverso de la resistencia total es igual a la suma 00:00:37
de los inversos de todas las resistencias que hayan paralelo y ahora vamos a explicar por qué esto es 00:00:44
así. Para obtener la fórmula que hemos dicho anteriormente, como siempre, aplicamos la ley de 00:00:50
Ohm. La ley de Ohm dice que V es igual a R por I. En este caso tenemos que la tensión total V es 00:00:57
igual a V1 y es igual a V2, como hemos puesto aquí. ¿Por qué? Porque si os dais cuenta, 00:01:05
este punto y este sería el mismo, entre ellos no hay nada más que un conductor. Lo mismo 00:01:13
pasaría con este punto y este, por lo tanto sería la misma. ¿Qué pasa ahora con I total? 00:01:19
I total sería igual a I1 más I2. ¿Por qué? Si tenemos 20 electrones circulando por aquí, 00:01:26
Cuando lleguen a este punto van a encontrar dos caminos, unos electrones se van a subir por la parte de arriba y otros van a tirar por la parte de abajo y a la salida volverán a circular otra vez los mismos. 00:01:32
Vamos con ello, como sabemos la ley de Ohm dice que V total es igual a R por I, o lo que es lo mismo, que la intensidad es igual a la diferencia de carga partido la resistencia total. 00:01:47
En este caso hemos dicho que la intensidad total es igual a la suma de las intensidades 00:01:59
Es decir, a la suma de la intensidad que se va por aquí y de la que se va por aquí 00:02:04
Si sabemos esto, aplicamos la fórmula de la ley de Ohm a I1 00:02:08
I1 sería igual a V1 partido R1 e I2 sería igual a V2 partido R2 00:02:13
Por lo tanto, podemos decir que Vt partido Rt y total es igual a V1 partido R1 y 1 más V2 partido R2, es decir, I2. 00:02:22
Como hemos dicho antes, la tensión aquí es la misma, entonces V total es igual a V1 y es igual a V2, por lo tanto V total partido R total es igual a V total partido R1 más V total partido R2. 00:02:40
por lo tanto aquí podemos decir que V total partido resistencia total sería igual a la suma de 1 partido de R1 más 1 partido de R2 00:02:57
y todo ello multiplicado por V total 00:03:10
en este caso lo que hacemos es tachar la tensión porque es la misma 00:03:12
si multiplicamos en los dos sitios 1 por V total es como si no hiciésemos nada 00:03:20
Por lo tanto, tenemos que 1 partido R total es igual a 1 partido R1 más 1 partido R2, como hemos dicho al principio. 00:03:26

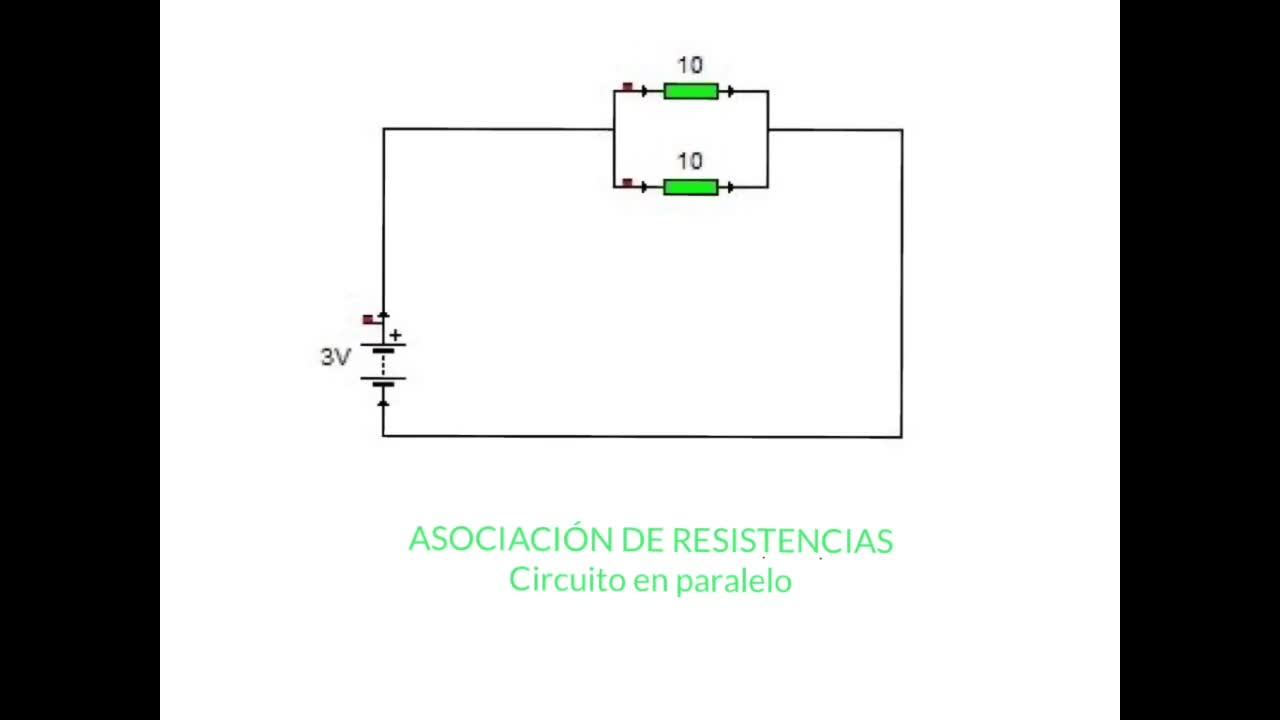

Como en el vídeo de la asociación de resistencias en serie, he hecho una simulación con el cocodrail en la que he puesto una pila de 3 voltios y dos resistencias de 10 ohmios en paralelo. 00:03:36
La resistencia equivalente sería 5 ohmios, porque yo hice los cálculos y me salió esto. 00:03:48
Como veis, la intensidad que circula por el total del circuito son 600 miliamperios. 00:03:55
En este caso también lo hemos calculado gracias al circuito equivalente. 00:04:02
La diferencia de tensión, aquí son 3 voltios, aquí son 3 voltios, es decir, que es la misma V1 y V2. 00:04:07
Y en este caso, la intensidad que circula por arriba y la que circula por abajo son 300 miliamperios. 00:04:17
Se van 300 mA por arriba y 300 mA por abajo porque la resistencia que tenemos es igual 00:04:23
Pero ahora os dejo una pregunta 00:04:30
¿Qué pasaría si arriba tuviésemos una resistencia de 20 ohmios y abajo una de 5? 00:04:33
¿Por cuál de las dos creéis que se irían más amperios? 00:04:39
