Como en el caso de asociación de resistencias en serie, vamos a hacer todos juntos un problema de asociación de resistencias en paralelo.
00:00:01

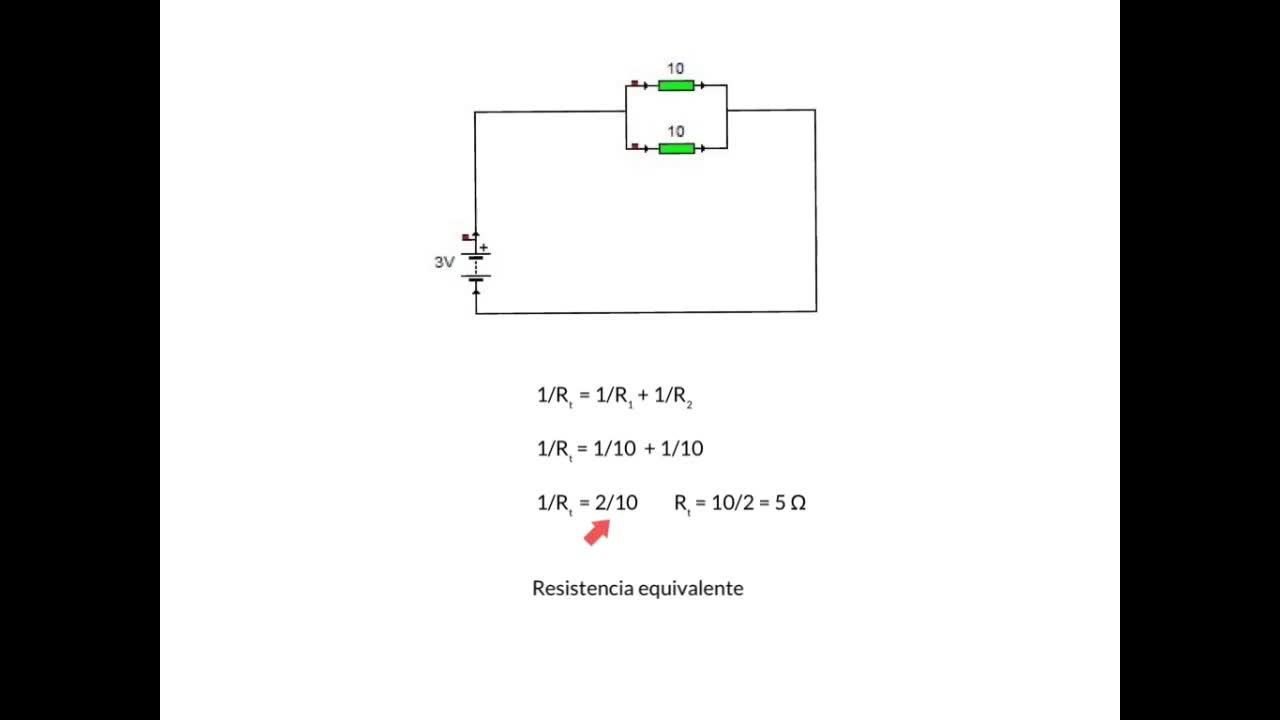

Tenemos aquí dos resistencias de 10 ohmios en paralelo.
00:00:23
Si recordáis, en el anterior vídeo dijimos que para calcular la resistencia total equivalente teníamos que utilizar la fórmula 1 partido RT es igual a 1 partido R1 más 1 partido R2.
00:00:27
1 partido RT es igual a 1 partido 10 más 1 partido 10
00:00:44
Por lo tanto, 1 partido RT es igual a 2 partido 10
00:00:49
Podemos sumar las fracciones porque tienen el mismo denominador
00:00:54
Por lo tanto, resistencia total sería igual a 10 partido por 2
00:00:58
que es igual a 5 ohmios
00:01:04
Para calcular la intensidad total que circula por el circuito
00:01:07
Como tenemos el circuito total equivalente
00:01:12
sabemos que dos resistencias en paralelo equivalen a una de 5 ohmios en este caso.
00:01:14
Aplicando la ley de Ohm, la intensidad total sería igual a V total partido de R total.
00:01:21
Por lo tanto, la intensidad total sería igual a 3 partido por 5, que nos da 0,6 amperios.
00:01:27
Ahora vamos a calcular la tensión que cae en cada resistencia.
00:01:35
Ahora, como hemos dicho en el vídeo anterior, la tensión total es igual a V1 y es igual a V2.
00:01:40
¿Por qué? Porque este punto es el mismo que este, no hay nada, y este el mismo que este.
00:01:47
Por lo tanto, Vt igual a V1 igual a V2, V1 es igual a 3 voltios y V2 es igual a 3 voltios.
00:01:54
Ahora nos queda la intensidad que circula por cada resistencia.
00:02:04
Como sabéis, si tenemos un número de electrones que vienen por aquí, cuando llegan a este punto, encuentran dos caminos.
00:02:08
Unos se irán por arriba y otros por abajo.
00:02:16
Una vez más, aplicaremos la ley de Ohm.
00:02:19
Y tenemos que la intensidad 1, es decir, la que va por arriba, es igual a V1 partido de R1 y que la intensidad 2 es igual a V2 partido de R2.
00:02:22
Como hemos dicho, V1 es 3 partido por 10 y V2 es 3 partido por 10
00:02:32
Por lo tanto, intensidad 1 es 0,3 amperios e intensidad 2 es igual a 0,3 amperios
00:02:40
Como dijimos, la intensidad total es igual a I1 más I2
00:02:47
¿Por qué? Porque por aquí llegan 0,6 amperios y una parte se va por arriba y otra por abajo
00:02:52
en este caso, al ser las resistencias iguales, se van el mismo número de electrones por arriba que por abajo.
00:02:59
Aquí os dejo la simulación hecha con el cocodril, para que veáis que los datos obtenidos son los mismos que los que habéis calculado vosotros.
00:03:07
Recordad que 0,3 amperios son 300 miliamperios, por eso aquí aparecen 300 miliamperios.
00:03:14
Espero que os haya ayudado a resolver este tipo de problemas,
00:03:22
Pero ya sabéis que si tenéis alguna duda podéis mandarme un mail que intentaré resolverosla.
00:03:25
