Fuente de alimentación Promax FAC-363B

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 13 de octubre de 2019 por Antonio S.

247 visualizaciones

Manejo de la fuente de alimentación Promax FAC-363B

Más información Transcripción

Descargar la transcripción

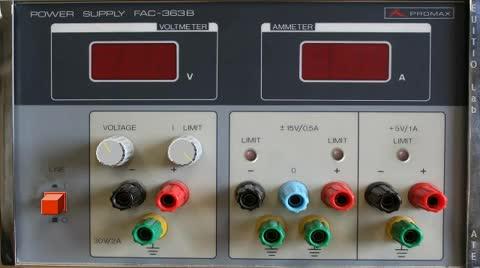

Este vídeo describe la fuente de alimentación de PROMAX modelo 363B. 00:00:08
Este modelo contiene tres fuentes de alimentación de tensión continua, estabilizadas e independientes entre sí. 00:00:15
Una de las fuentes es ajustable. El usuario puede cambiar su tensión de salida. 00:00:23
Las otras dos son fuentes fijas. 00:00:29
El equipo se enciende pulsando este interruptor. 00:00:32
La primera fuente suministra una tensión ajustable entre 0 y 30 voltios, con una limitación de corriente también ajustable entre 0 y 2 amperios. 00:00:35
La salida de esta fuente se corresponde con estos dos bornes, uno de color rojo, borne positivo, y el otro negro, borne negativo de la fuente. 00:00:48
La tensión de salida puede ajustarse girando este mando entre 0 y 30 voltios. 00:00:59
La fuente ajustable dispone de dos displays digitales de tres dígitos que indican simultáneamente la tensión y la corriente de salida suministrada por la fuente en cada momento. 00:01:18
Ahora el display de corriente indica 0 amperios, pues no hay conectada ninguna carga a la salida de la fuente. 00:01:29
Para ajustar el límite de corriente suministrado se utiliza este mando. 00:01:36
En su posición más a la derecha, el límite de corriente se fija a su máximo de 2 amperios. 00:01:46
Si interesa limitar la corriente de salida a un valor inferior al máximo, se debe girar hacia la izquierda. 00:01:53
Para conocer el límite de corriente fijado, se debe cortocircuitar los bornes de salida y girar a la izquierda el control hasta que el amperímetro indique el valor deseado. 00:02:00
Una vez fijado este límite, se suprime el cortocircuito y la fuente se conecta a la carga normalmente. 00:02:22
Habitualmente mantendremos el mando totalmente hacia la derecha, dejándolo en esta posición. 00:02:31
Así, el límite de corriente se fija a su valor máximo. 00:02:37
Recuerde que los displays digitales indican exclusivamente la tensión y la corriente suministrada por la fuente ajustable. 00:02:44
No son aplicables al resto de fuentes del equipo. 00:02:51
La segunda fuente es una fuente doble, fija, de menos 15 voltios y más 15 voltios. 00:02:58
Esta fuente proporciona dos tensiones iguales pero de polaridad opuesta. 00:03:05
Se denomina también fuente simétrica. 00:03:09
La salida de esta fuente doble consta de tres bornes, un borne azul a 0 voltios o borne común de las dos fuentes, un borne negro a potencial de menos 15 voltios respecto al borne azul y un borne rojo a más 15 voltios respecto al borne azul. 00:03:11
La corriente máxima de salida es de 0,5 amperios para cada fuente. 00:03:32
Sobre los bornes de salida hay un indicador LED. 00:03:37
Uno sobre la fuente de más 15 voltios y otro sobre la fuente de menos 15 voltios. 00:03:41
Si la corriente de salida sobrepasa el límite especificado se encenderán estos LEDs. 00:03:48
En esta situación no se garantiza el valor de la tensión y la fuente está sobrecargada, 00:03:59
siendo preciso disminuir el consumo para evitar un calentamiento excesivo. 00:04:05
Suele ocurrir que se enciendan uno o los dos LEDs. 00:04:11
si por error cortocircuitamos algunas de las salidas de la fuente. 00:04:14
En la figura se observa que está cortocircuitada la salida de más 15 voltios. 00:04:19
La tercera fuente, también fija, suministra 5 voltios, con una corriente máxima de salida de 1 amperio. 00:04:27
La salida de esta fuente se corresponde con estos dos bornes, 00:04:35
uno de color rojo, borne positivo, y el otro negro, borne negativo de la fuente. 00:04:39
Si se enciende este LED, indica que la salida está sobrecargada y debe reducirse el consumo, como en el caso antes descrito. 00:04:46
Todas las salidas de las fuentes están totalmente protegidas contra cortocircuitos y son flotantes con respecto a tierra. 00:05:04
Es decir, ninguno de los bornes de salida de las fuentes están conectados a tierra física directamente. 00:05:11
Es norma de seguridad conectar el equipo a tierra. La conexión a tierra se realiza cuando se conecta la fuente a una base provista de toma de tierra. 00:05:17
El panel frontal de la fuente dispone de cuatro bornes de color verde marcados con el símbolo de tierra, que proporcionan una conexión a tierra física. 00:05:28
Las prácticas que realizaremos durante este curso no harán uso de estos bornes de conexión. Recuerde no conectar nada a ellos. 00:05:38
Las tensiones fijas permiten alimentar simultáneamente circuitos digitales, por ejemplo circuitos TTL a más 5 voltios, y analógicos, por ejemplo amplificadores operacionales con alimentación simétrica. 00:05:47
Cuando se requieran varias tensiones en un mismo circuito, es preciso referenciar las salidas de las fuentes respecto a un punto común, el punto de masa de nuestro circuito. 00:05:59
Para ello, conectamos ciertos bornes entre sí, de forma que al circuito se le proporcione un solo punto común o de masa. 00:06:09
Recuerde que las tres fuentes del equipo son independientes entre sí. 00:06:17
Veamos algunos ejemplos. 00:06:22
Si se requiere tensiones de más 15, menos 15 y más 5 voltios respecto a un punto de masa o de referencia, proceda como indica la figura. 00:06:26
Observe que existe un cable que conecta el borne azul de la fuente simétrica, 0 voltios, con el borne negro de la fuente de más 5 voltios. 00:06:35
Este punto común es el de masa o de referencia de las tensiones. 00:06:44
Le asignamos 0 voltios. 00:06:47
El resto de salidas proporcionan los valores deseados de tensión respecto a este punto de referencia. 00:06:49
Pongamos otro ejemplo. 00:06:55
Si se requiere tensiones de más 15, menos 15, más 5 y 3,3 voltios, proceda como indica la figura. 00:06:58
Observe cómo se conectan los bornes de salida de las distintas fuentes para obtener un punto común de referencia respecto al que se mide en el resto de tensiones. 00:07:12
El equipo está preparado para ser alimentado con tensiones de red de 110, 125, 220 o 230 voltios. 00:07:20
La tensión de red puede seleccionarse desde el panel posterior. 00:07:35
Para ello se siguen estos pasos. 00:07:39
Primero, extraer la tapa a forta fusibles. 00:07:42
Segundo, situar el fusible adecuado a la tensión de red deseada 00:07:44
Tercero, insertar la tapa portafusibles haciendo coincidir el índice A con la indicación de la tensión de red deseada, B 00:07:48
El equipo ya está configurado a la tensión de red correcta 00:07:58
No obstante, puede que necesite realizar los pasos anteriores si se funde el fusible de la fuente 00:08:02
