Ejemplo de justificación solar térmica según CTE - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 11 de diciembre de 2020 por Luis J.

81 visualizaciones

Ejemplo de justificación de la exigencia HE4 del Documento Básico de Ahorro de Energía según el Código Técnico de la Edificación de 2013

Más información Transcripción

Descargar la transcripción

Bueno, vamos a ver un ejemplo del cálculo de la contribución solar mínima de ACS para instalaciones solares térmicas en edificios. 00:00:02
Para ello vamos a tener en cuenta el documento básico de ahorro de energía en la sección 4 de contribución solar mínima de agua caliente sanitaria, 00:00:14
donde viene especificado el método del cálculo de ese porcentaje de contribución. 00:00:26

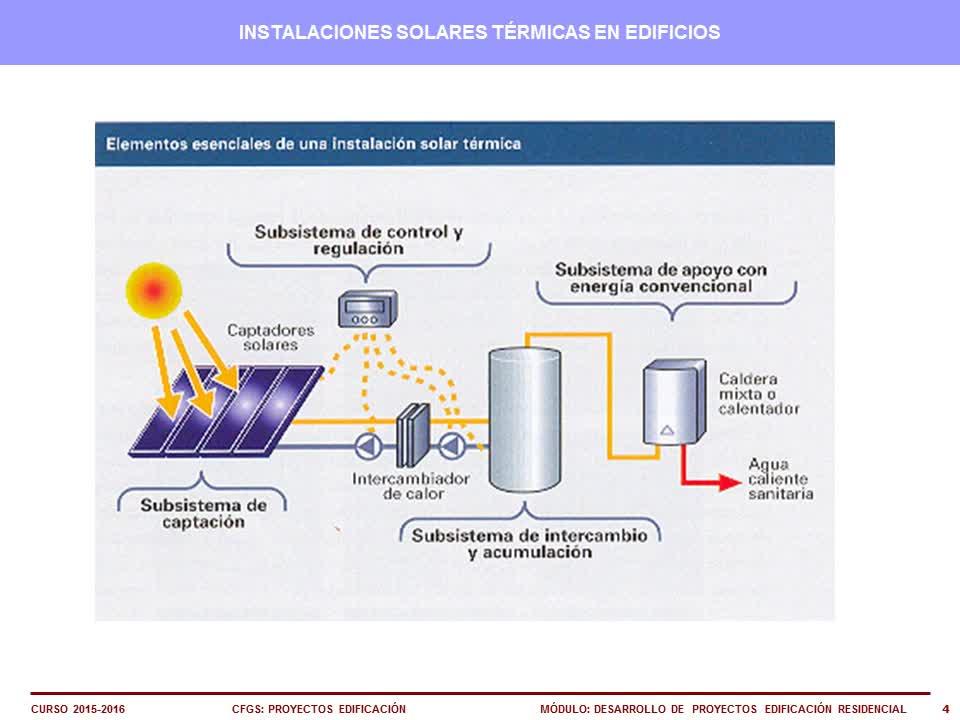

Bueno, como sabéis, una instalación solar térmica está compuesta por un sistema de castación, un sistema de intercambio de calor producido por esa castación solar, en el que, bueno, está regulado por un sistema de regulación y control y luego tiene un sistema de apoyo de una energía convencional. 00:00:31
De tal manera que esta parte hace la parte de energía renovable, mientras que esta sería la parte de energía convencional, bien por, en este caso, una caldera con gas o de gasoil. 00:00:58
Así es un poco cómo funciona. Nosotros lo que vamos a hacer es el cálculo de qué porcentaje sería necesario de contribución solar mínima por fuente de energía renovable comparado con el sistema de energía convencional. 00:01:13
Aquí tenéis un ejemplo de una instalación para una vivienda unifamiliar, veis cómo sería, 00:01:33
y este sería un ejemplo para un edificio de vivienda, un sistema de castación con su depósito 00:01:43
y una instalación de ida y retorno con su sistema de apoyo. 00:01:48
Para el cálculo, lo primero que tendremos que hacer es hacer el cálculo de la demanda, 00:01:59
es decir, la cantidad de litros día por persona que sería necesario. 00:02:05
Aquí veis que está toda la tipología de edificios y el porcentaje 00:02:09
En nuestro ejemplo, lo que vamos a hacer es utilizar para vivienda, que serían necesarios 28 litros día 00:02:16
Por otro lado, al ser un edificio de vivienda, sería necesario pensar en el número de dormitorios 00:02:23
Es decir, cada vivienda viene asociada por un número de dormitorios y a su vez por el número de personas 00:02:32
También a ser viviendas multifamiliares en un edificio hay que aplicar un factor de centralización que es muy parecido a un coeficiente de simultaneidad 00:02:38
Vamos a ver un ejemplo, supongamos un edificio de 10 viviendas con 3 dormitorios 00:02:49
Sería necesario para esas 10 viviendas, sería 10 viviendas por 4 ocupantes, porque tienen 3 dormitorios y 28 litros por persona, serían necesarios 6.720. 00:02:56
Ahora bien, como la necesidad real sería los 6.720 multiplicado por el factor de centralización y por tanto sería un depósito, necesitaríamos acumular 6.400 aproximadamente litros al día. 00:03:10
También es necesario saber la zona climática, la zona de radiación solar, la zona climática donde estamos. 00:03:26
En este caso se ha dividido España en cinco zonas y a partir de aquí miraríamos en esta tabla o bien buscaríamos la población en el ala de radiación solar 00:03:36
y aplicando el porcentaje de radiación solar que tendría anualmente 00:03:54
podríamos calcular la zona climática en la que corresponde nuestro edificio. 00:04:02
Nosotros en este edificio lo hemos supuesto que está en la zona 5. 00:04:06
Aplicando la tabla de contribución, que sería la tabla 2.1, 00:04:14
para un depósito que está alrededor de los 6.400 litros 00:04:20
y una zona climática, bueno, una demanda más que el depósito, una demanda y una zona climática que sería 5, 00:04:25
el porcentaje sería un 70%. 00:04:33
¿Qué significa este 70%? 00:04:35
El 70% que sería el sistema de energía renovable a través del sistema solar térmico, 00:04:37
mientras que el otro 30% sería convencional. 00:04:42
Hay que respetar también que cumplir con un programa de cálculo tendríamos que calcular el volumen, 00:04:48
la relación que hay entre el volumen de acumulación con el área de 00:04:54
captación y tiene que cumplir ese requisito 00:04:58
